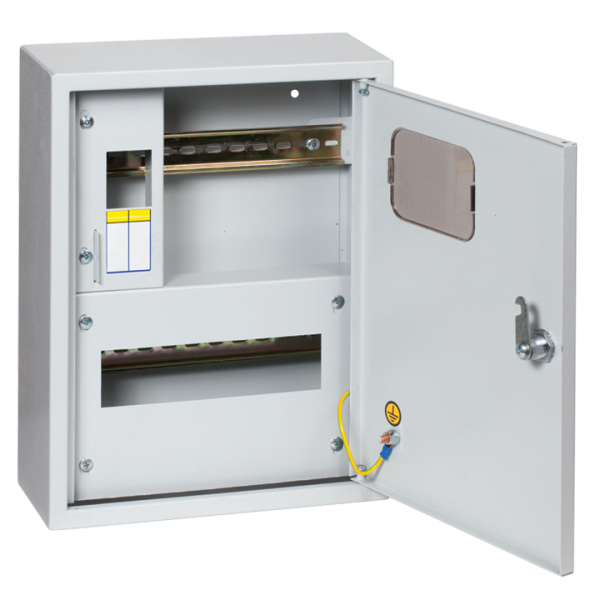

Щит учетно-распределительный навесной счетчик на дин-рейку ЩРУН 1/12 Э с окном (ВхШхГ) 360х280х110мм IP31 PROxima | mb23-1/12e EKF

Щит учетно-распределительный навесной ЩУРн 1/12 с окном для электросчетчика на DIN-рейку (360х280х110) IP31 от бренда EKF, серия PROxima - компактный корпус для организации учёта и распределения электроэнергии в помещениях с умеренным климатом. Подходит для монтажа однорядных автоматических выключателей, УЗО и электросчётчиков. Артикул mb23-1/12e.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн 1/12 предназначен для приёмки электроэнергии от внешней сети, её учёта через установленный счётчик и дальнейшего распределения по групповым цепям. Обеспечивает защиту от перегрузок и коротких замыканий с помощью модульных устройств. Применяется в жилых домах, офисах, малых производствах, гаражах и других объектах, где требуется надёжная точка ввода и распределения энергии. Каждый щит имеет место под счётчик, что позволяет соблюдать требования нормативов по учёту потребления.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 125 А - максимальный допустимый ток ввода
• Количество модулей DIN: 12 - вместимость для 12 стандартных модулей шириной 17,5 мм
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь толщиной 0,8 мм, покрытая атмосферостойкой белой порошковой краской
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество вводов: 3 - три отверстия диаметром 30 мм снизу корпуса для ввода кабелей
• Размеры: 360×280×110 мм - компактный формат для ограниченного пространства
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн 1/12 совместим с любым модульным оборудованием, соответствующим стандарту DIN EN 60715. На внутреннюю стенку уже установлена металлическая DIN-рейка - достаточно закрепить автоматы, УЗО, счётчики и другие устройства. Монтаж выполняется накладным способом: корпус крепится к стене с помощью четырёх отверстий в задней части. Для доступа к проводкам используется откидная крышка с вырезом - она фиксируется на шарнире и не требует демонтажа при обслуживании. Дверца с замком обеспечивает безопасный доступ только авторизованным лицам.

Безопасность и стандарты

Изготовление щита соответствует техническому условию ТУ 3434-001-96504521-2007. Корпус проходит фосфатирование - антикоррозийную обработку перед покраской. Это повышает долговечность в условиях влажности и перепадов температур. Степень защиты IP31 исключает попадание крупных посторонних предметов и предохраняет от конденсата, но не предназначена для открытых площадок или мест с постоянным контактом с водой. Наличие замка и откидной крышки соответствует требованиям безопасности при работе с электрооборудованием.

Преимущества

• Фиксированное место под электросчётчик - удобно для проверок и пломбирования
• Высокая механическая прочность благодаря сварному корпусу и стали толщиной 0,8 мм
• Белый цвет корпуса - хорошо сочетается с интерьером помещений, легко очищается
• Откидная крышка с вырезом - позволяет работать с проводами без снятия всей крышки
• Три вводных отверстия - обеспечивают гибкость подключения кабелей снизу
• Гарантия 5 лет - один из самых длинных сроков среди аналогов

Ограничения применения

Щит учетно-распределительный навесной ЩУРн 1/12 не предназначен для установки на улице, в сырых помещениях без отопления или в зонах с риском прямого попадания воды. IP31 не обеспечивает защиту от брызг сбоку или струй воды - для таких условий нужны модели с IP54 и выше. Также не рекомендуется использовать для систем с током более 125 А - превышение нагрузки вызывает перегрев и выход из строя. Отсутствие встроенных клеммных колодок требует самостоятельной сборки всех соединений.

Примеры использования

• Электрощит в квартире - ввод 380 В, счётчик, автоматы на розетки, освещение и мощную бытовую технику
• Объект малого бизнеса - распределение энергии между несколькими комнатами, серверной и освещением
• Гараж или мастерская - питание станков, света и зарядных устройств с возможностью отдельного учёта
• Подъездный щит в многоквартирном доме - временный вариант до установки этажного щита

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - диаметр 30 мм подходит для кабелей до 16 мм2; для больших сечений используйте переходники
• Не забудьте оставить запас места под будущие модули - 12 модулей хватает, но при расширении системы придётся менять щит
• При подключении ввода - используйте кабель с медными жилами, сечение не менее 16 мм2 для тока 125 А
• При установке в холодном помещении - убедитесь, что внутри не образуется конденсат; можно добавить нагревательный элемент
• Артикул mb23-1/12e - это некомплектный щит: в комплекте только корпус, DIN-рейка и крышка. Автоматы, счётчик и кабели докупаются отдельно
