Шина соединительная типа PIN для 1-ф нагр. 63А 54 мод. EKF PROxima | pin-01-63

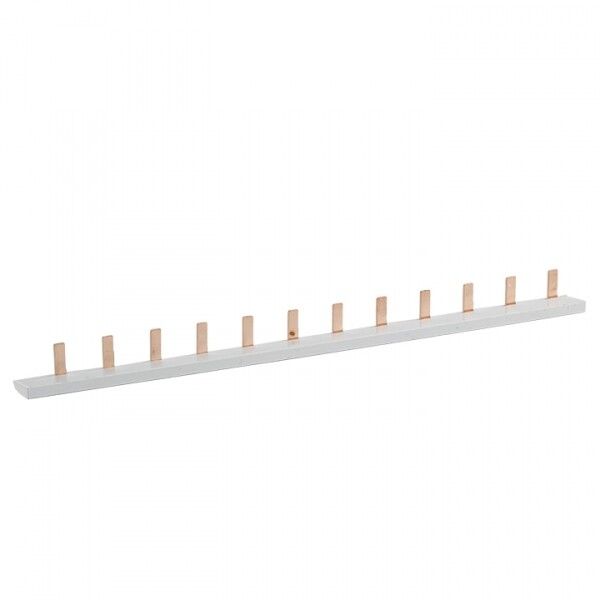

Шина соединительная типа PIN для 1-фазной нагрузки 63А 54 модуля (длина 1м) от EKF серии PROxima предназначена для надёжного распределения электроэнергии между множеством однополюсных автоматических выключателей в одном ряду. Эта шина упрощает сборку щитов, снижает количество точек соединений и повышает надёжность цепи за счёт жёсткой медной конструкции.

Назначение и область применения

Шина соединительная типа PIN используется для параллельного подключения до 54 однополюсных аппаратов защиты - автоматических выключателей, УЗО, дифавтоматов и других модульных устройств. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Применяется там, где требуется компактная и безопасная коммутирование одной фазы - например, в этажных щитах, системах освещения, бытовых и малых производственных щитках.

Технические характеристики

• Номинальный ток: 63 А - позволяет передавать мощность до 14 кВт при 230 В
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество контактов/модулей: 54 - соответствует стандартному шагу 17,8 мм
• Поперечное сечение проводника: 10 мм2 - обеспечивает минимальные потери и нагрев при максимальном токе
• Материал проводника: медь - высокая проводимость и долговечность
• Изоляция: да - корпус из самозатухающего диэлектрика, предотвращает случайные замыкания
• Степень защиты: IP20 - защищена от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +55 C, подходит для неотапливаемых помещений
• Номинальное импульсное напряжение: 4000 кВ - устойчивость к скачкам напряжения
• Условный ток короткого замыкания: 12 000 кА - способна выдерживать сверхтоки при аварийных режимах
• Шаг контактов: 17,8 мм - совместима с модульными устройствами шириной 18 мм (стандарт 1 модуль)
• Длина: 1 м - покрывает полный ряд из 54 модулей

Совместимость и монтаж

Шина соединительная типа PIN монтируется на DIN-рейку в щите. Каждый контакт шины вставляется в гнездо нижнего зажима автомата - аналогично подключению через перемычку, но с более высокой надёжностью. Для работы требуются устройства с подходящими контактами: все современные автоматы EKF, ABB, Schneider Electric, Legrand, IEK и другие, имеющие стандартный тип подключения “PIN” (штырь), совместимы. Не используйте с устройствами, рассчитанными только на “FORK” (вилочные) шины - они имеют другую форму контактов.

Монтаж выполняется после установки всех автоматов. Шина вводится внизу каждого аппарата, плотно фиксируясь. Настоятельно рекомендуется проверить плотность посадки - слабый контакт вызывает перегрев.

Безопасность и стандарты

Шина соответствует требованиям стандарта IEC 60309-1(1999) и прошла испытания на термическую и электромагнитную стойкость. Материал корпуса не поддерживает горение, что соответствует нормам пожарной безопасности. Высокий уровень импульсной прочности (4000 кВ) и токовой устойчивости (12 000 кА) обеспечивают сохранение целостности при аварийных ситуациях внутри щита.

Преимущества

• Снижает число соединений - вместо 53 перемычек одна шина
• Уменьшает риск плохого контакта - жёсткая медная пластина не деформируется
• Экономит место в щите - компактная конструкция
• Обеспечивает равномерное распределение тока по всем устройствам
• Ускоряет монтаж - не нужна ручная прозвонка и затяжка каждой перемычки
• Улучшает внешний вид щита - чистые, аккуратные линии питания

Ограничения применения

• Не применяется для трёхфазных сетей - только для одной фазы
• Не подходит для устройств с шагом 27 мм (например, ВА47-100) - требует шину с другим шагом
• Не предназначен для открытой установки - степень защиты IP20 исключает использование во влажных или запылённых средах без корпуса
• Не допускается применение с устройствами, не имеющими штыревого контакта - только для “PIN”-совместимых автоматов
• Максимальная длина - 1 м; при необходимости длиннее ряда потребуется несколько шин с разрывом

Примеры использования

• Этажный распределительный щит в многоквартирном доме - питание 54 квартир от одного входного автомата
• Щит освещения офиса - управление 54 светильниками через однополюсные автоматы
• Производственный участок - контроль 54 насосов, вентиляторов или розеточных групп
• Система управления теплым полом - распределение фазы на 54 контура

Практические советы

• Перед монтажом убедитесь, что все автоматы установлены точно по линии - смещение даже на 1–2 мм может помешать вхождению шины
• Проверьте, чтобы ни один автомат не был установлен слишком высоко - верхние контакты должны быть ниже уровня шины
• Не используйте шину в качестве основного провода - она служит только для внутренней коммутации в щите
• При использовании в условиях низких температур (-30…-40 C) перед установкой дайте шине адаптироваться к комнатной температуре - материал становится хрупким
• Для обслуживания - достаточно отключить входной автомат, шину можно легко вынуть и заменить без демонтажа всего ряда
• При заказе нескольких шин - учтите, что EKF PROxima pin-01-63 имеет одинаковый артикул, поэтому партии совместимы
