Основание комбинированное щита "Nova" (1 din-рейка + 2 монтажные платы) 3 габарит IP40 PROxima | nv-сbase-1+2 EKF nv-cbase-1+2

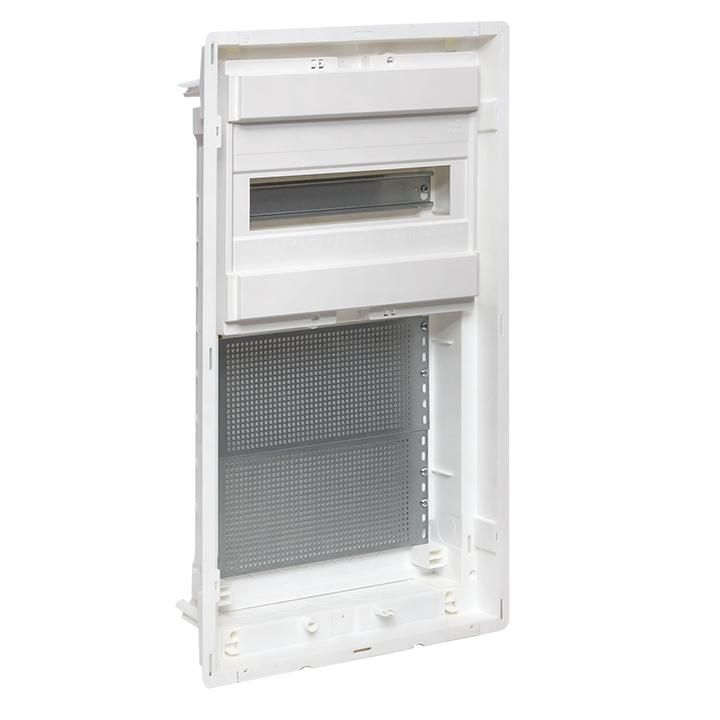

Основание комбинированного щита EKF NV-CBASE-1+2 - это универсальный корпус для сборки щитов с сочетанием силовой и слаботочной аппаратуры. Подходит для скрытой установки в стены из бетона, кирпича или гипсокартона. Название и артикул NV-CBASE-1+2 указывают на типовое решение: одна DIN-рейка и две монтажные платы в одном корпусе.

Назначение и область применения

Основание NV-CBASE-1+2 используется для монтажа распределительных щитов, где требуется одновременное размещение модульного оборудования (автоматические выключатели, УЗО, реле) и слаботочных устройств (роутеры, патч-панели, разветвители сигналов). Применяется в жилых домах, офисах, малых производствах и объектах с комплексной автоматизацией. Подходит для создания компактных щитов с разделением тока высокой и низкой мощности.

Технические характеристики

• Модульная ширина: 14 модулей (соответствует стандартным DIN-модулям 17,5 мм каждый)
• Глубина корпуса: 90 мм - обеспечивает достаточный объем для прокладки кабелей и монтажа модулей
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не предохраняет от воды
• Материал корпуса: самозагасающий пластик (поликарбонат или аналог), устойчив к механическим воздействиям
• Цвет: белый - соответствует стандартному цвету электрооборудования, легко сочетается с отделкой стен
• Количество рядов: один - все элементы расположены в единой плоскости
• Тип крышки: с вырезами - позволяет проходить кабелям и соединениям без вскрытия корпуса
• Способ монтажа: скрытая установка - монтируется внутрь стены, видна только крышка

Совместимость и монтаж

Основание NV-CBASE-1+2 совместимо с любыми стандартными DIN-рейками типа TS35. Монтажные платы имеют отверстия под винты M3, что позволяет крепить устройства с помощью стандартных кронштейнов. Для установки в гипсокартон в комплекте предусмотрены специальные крепления - они входят в поставку. Кабельные фланцы съемные - позволяют менять направление ввода кабелей. Гребенка для фиксации проводов уже встроена - снижает риск перегиба и запутывания жил.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Пластиковый корпус не проводит ток, исключает риск поражения при случайном контакте. IP40 гарантирует защиту от проникновения инструментов и крупных частиц, но не предназначен для влажных помещений или мест с возможностью попадания воды.

Преимущества

• Разделение зон: DIN-рейка для силового оборудования, платы - для слаботочных устройств, что повышает безопасность и удобство обслуживания
• Съемные шасси - позволяют собирать и тестировать щит вне стены перед окончательной установкой
• Регулировка двери по глубине - обеспечивает точную посадку даже при небольших отклонениях в толщине стены
• Минималистичный дизайн - крышка имеет ровную поверхность без лишних выступов, хорошо вписывается в интерьер
• Удобный ввод кабелей - благодаря съемным фланцам и гребенке, монтаж становится быстрее и чище

Ограничения применения

Не применяется в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием воды - степень защиты IP40 недостаточна. Не рекомендуется для установки в металлические конструкции без дополнительной изоляции. Максимальная нагрузка на монтажные платы ограничена массой устройств - не следует крепить тяжелые трансформаторы или серверы. Температурный режим: от -25C до +40C - не подходит для холодных складов или неотапливаемых зданий зимой.

Примеры использования

• Жилой дом: встраиваемый щит с автоматами освещения, розеток и Wi-Fi роутера в одной зоне
• Офис: щит с УЗО, сетевой патч-панелью и IP-камерами
• Производственный участок: контрольный щит с терморегуляторами, датчиками и автономным контроллером
• Апартаменты: компактный щит с системой “умный дом” - управление светом, шторами, видеодомофоном

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 90 мм, иначе корпус не войдет
• При использовании в гипсокартоне обязательно используйте комплект креплений из поставки - обычные дюбели не подходят
• Не перегружайте монтажные платы: вес одного устройства не должен превышать 1,5 кг
• При прокладке кабелей используйте гребенку - это предотвращает перегибы и упрощает последующую диагностику
• Выбирайте крышку с учетом типа оборудования: для слаботочных систем подойдут прозрачные или перфорированные модели
• NV-CBASE-1+2 можно заказывать отдельно с дверью или без - если нужна замена, лучше купить тот же артикул, чтобы сохранить совместимость
