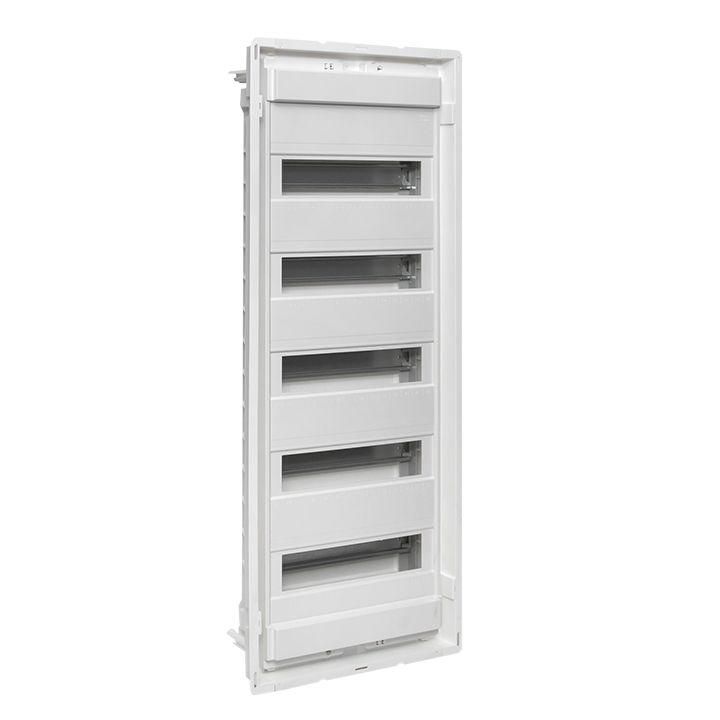

Основание силового щита "Nova" (с din-рейками) 60 модулей IP40 PROxima | nv-pbase-60 EKF

Основание силового щита EKF NV-PBASE-60 - это базовый элемент для сборки распределительных щитов с DIN-рейками, рассчитанный на 60 модулей. Подходит для монтажа в бетон, кирпич и гипсокартон, обеспечивает надежную фиксацию модульного оборудования и удобство обслуживания.

Назначение и область применения

Основание EKF NV-PBASE-60 используется для создания силовых, слаботочных и комбинированных щитов. Установка модульного оборудования - автоматических выключателей, УЗО, реле, контакторов - происходит на DIN-рейки. Для слаботочных устройств - Wi-Fi роутеров, патч-панелей, антенных разветвителей - предусмотрена возможность крепления на монтажные платы внутри корпуса. Применяется в жилых домах, офисах, производственных помещениях и объектах инфраструктуры.

Технические характеристики

• Модульная ширина: 70 модулей (реально используемых - 60)
• Количество рядов: 5
• Монтажная глубина: 90 мм
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, пылевая защита частичная; не защищено от воды
• Материал корпуса: термостойкий пластик
• Цвет: белый
• Способ монтажа: скрытая установка в стену
• Тип крышки: с вырезами и прорезями для прохода кабелей и управления
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Основание совместимо со всеми стандартными DIN-рейками типа TS35. Крепление осуществляется через предварительно подготовленные ниши в стене. Комплектация включает крепеж для установки в гипсокартон - достаточно закрутить саморезы в специальные вставки. Корпус имеет внутренние направляющие для фиксации шасси с рейками. Монтаж выполняется до отделки стен - после этого устанавливается крышка и оборудование.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств низкого напряжения. Пластиковая конструкция не проводит ток, исключает риск поражения при случайном прикосновении к неэкранированным частям. IP40 позволяет использовать в сухих помещениях без повышенной влажности.

Преимущества

• Съемные шасси с DIN-рейками - позволяют собирать и тестировать оборудование вне корпуса перед установкой
• Съемные кабельные фланцы - обеспечивают легкий доступ к кабелям при замене или диагностике
• Гребенка для фиксации входящих проводников - снижает нагрузку на зажимы и упорядочивает трассировку
• Регулируемые двери по глубине - точная подгонка под толщину отделки
• Удобная форма и минимальный дизайн - легко сочетаются с интерьером

Ограничения применения

• Не предназначен для открытой установки - требует скрытого монтажа в стену
• IP40 не защищает от влаги - нельзя применять во влажных помещениях (ванная, баня, улица)
• Максимальная глубина 90 мм - не подходит для крупногабаритных аппаратов (например, частотных преобразователей с радиаторами)
• Поддерживается только 60 модулей - при необходимости большего числа требуется использование нескольких оснований

Примеры использования

• Электрощит в квартире: автоматы, УЗО, счетчик, реле времени
• Щит управления в офисе: сетевые устройства, PoE-коммутаторы, видеорегистратор
• Производственный щит: контакторы, тепловые реле, кнопочные пункты
• Абонентский пункт в многоквартирном доме: оптоволоконный терминал, маршрутизатор, TV-распределитель

Практические советы

• Перед монтажом проверьте посадочный диаметр отверстий в стене - он должен соответствовать внешним габаритам основания EKF NV-PBASE-60
• Используйте съемные шасси для предварительной сборки - это экономит время на месте и снижает риск повреждений
• При использовании в гипсокартоне обязательно применяйте комплект крепежа из комплектации - обычные дюбели не подходят
• Выбирайте крышку с прорезями под нужные типы кабелей - это упрощает герметизацию и снижает риск перегрева
• Для увеличения плотности монтажа используйте модули шириной 17,5 мм вместо 18 мм - это позволит разместить больше устройств
