Основание комбинированное щита "Nova" (3 din-рейки + 1 монтажные плата) 5 габарит IP40 PROxima | nv-сbase-3+1 EKF nv-cbase-3+1

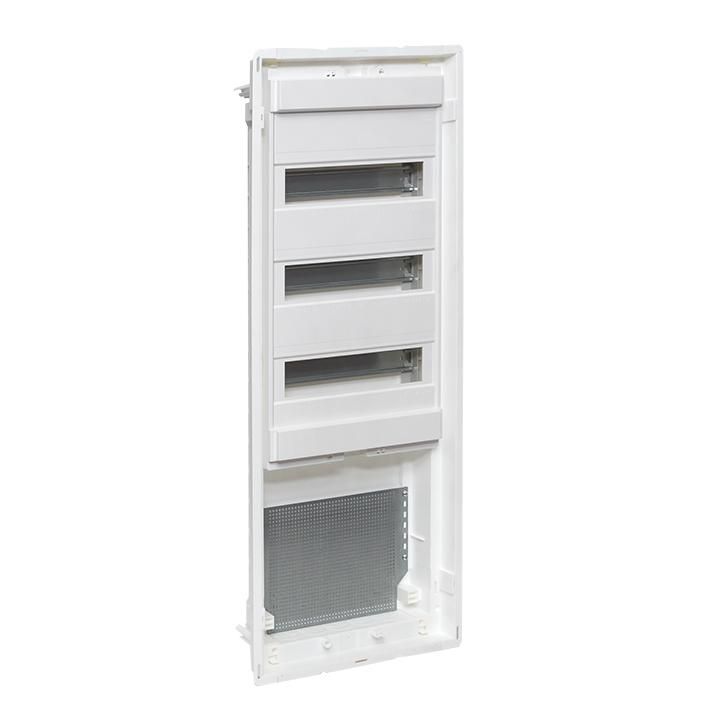

Основание комбинированного щита EKF NV-CBASE-3+1 - это универсальная базовая конструкция для сборки щитов, сочетающая три DIN-рейки и одну монтажную плату. Подходит для установки силового и слаботочного оборудования в стенах из бетона, кирпича или гипсокартона. Надёжное решение для монтажа в скрытых нишах с глубиной 90 мм.

Назначение и область применения

Основание EKF NV-CBASE-3+1 используется для создания комбинированных распределительных щитов, где одновременно требуется размещение автоматических выключателей, УЗО, контакторов на DIN-рейках и слаботочного оборудования - таких как Wi-Fi роутеры, патч-панели, антенные разветвители, видеорегистраторы - на твёрдой монтажной плате. Применяется в жилых домах, офисах, многоквартирных зданиях, на объектах связи и системах безопасности. Подходит как для новых построек, так и для реконструкций.

Технические характеристики

• Количество DIN-реек: 3 (стандарт 35 мм)
• Наличие монтажной платы: да, площадь для крепления устройств без DIN-крепления
• Габарит: 5 габарит (соответствует ширине 42 модулей)
• Глубина монтажа: 90 мм - обеспечивает достаточный объём для прокладки кабелей и установки оборудования
• Степень защиты: IP40 - защита от твёрдых предметов диаметром более 1 мм; IP41 - дополнительно защищает от вертикально падающих капель воды
• Материал корпуса: самозатухающий термопластик (не поддерживают горение)
• Цвет: белый
• Тип крышки: с вырезами и прорезями - позволяет проходить кабелям и устанавливать устройства без демонтажа крышки
• Способ монтажа: скрытая установка в стену
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Основание EKF NV-CBASE-3+1 совместимо со всеми стандартными DIN-рейками и креплениями для слаботочного оборудования. Для монтажа в бетон или кирпич используются штукатурные кронштейны, которые входят в комплект. Для установки в гипсокартон предусмотрены специальные монтажные элементы - они также включены в комплектацию. Крепление осуществляется через предварительно подготовленную нишу. Глубина 90 мм требует точного соблюдения размеров вскрытия стены. Монтажные платы имеют отверстия под винты M3 и M4 - подходят большинство слаботочных устройств.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 и ГОСТ Р 50030.2. Выполнен из самозатухающего пластика, не распространяет горение. Защита IP40/IP41 исключает попадание крупных частиц пыли и случайный контакт с внутренними элементами. Соответствует нормам электробезопасности для помещений с повышенной влажностью (ванная, кухня, подвалы).

Преимущества

• Разделённая конструкция: DIN-рейки и монтажная плата работают независимо - удобно при смешанном оборудовании
• Съёмные шасси с DIN-рейками - позволяют легко выносить часть оборудования для обслуживания
• Съёмные кабельные фланцы - обеспечивают герметичность при вводе кабелей и упрощают замену проводов
• Гребёнка для фиксации входящих проводников - снижает риск перегибов и повреждений
• Регулируемые двери по глубине - обеспечивают плотное закрывание даже при небольших отклонениях в толщине стены
• Минималистичный дизайн - гармонично вписывается в интерьер

Ограничения применения

Не предназначен для открытой установки - только скрытая встраиваемая монтажная технология. Не рассчитан на внешние воздействия: дождь, прямую солнечную радиацию, агрессивные химические среды. Не подходит для установки в помещениях с постоянным уровнем влаги выше 90% (например, парильни, бани). Максимальная нагрузка на монтажную плату - до 5 кг; тяжёлое оборудование (например, серверы) требует дополнительной опоры.

Примеры использования

• Установка в квартире: автоматы на DIN-рейках + Wi-Fi роутер и медиаплеер на плате
• Офис: УЗО, счетчики, патч-панель для сети и VoIP-телефония
• Подъезд дома: вводной автомат, реле освещения, камера наблюдения, модем
• Индивидуальный дом: система «умный дом» - контроллер, датчики, реле управления светом

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 90 мм, иначе основание не войдёт
• При использовании в гипсокартоне обязательно используйте комплектные крепления - обычные дюбели недостаточно надёжны
• Фиксируйте входящие кабели гребёнкой - это предотвращает перегрузку на клеммы и улучшает эстетику
• Выбирайте крышку с прорезями, если часто меняете оборудование - не придётся снимать всю дверцу
• Для увеличенной защиты от пыли и влаги допускается использование дополнительных уплотнителей - они продаются отдельно
• Артикулы NV-CBASE-3+1 и NV-SCASE-3+1 - одинаковый продукт, различаются только написание в каталогах. Оба подходят для заказа.
