Щит распределительный встраиваемый ЩРВ-36 (ВхШхГ) 520х340х120мм IP31 PROxima | mb11-36 EKF

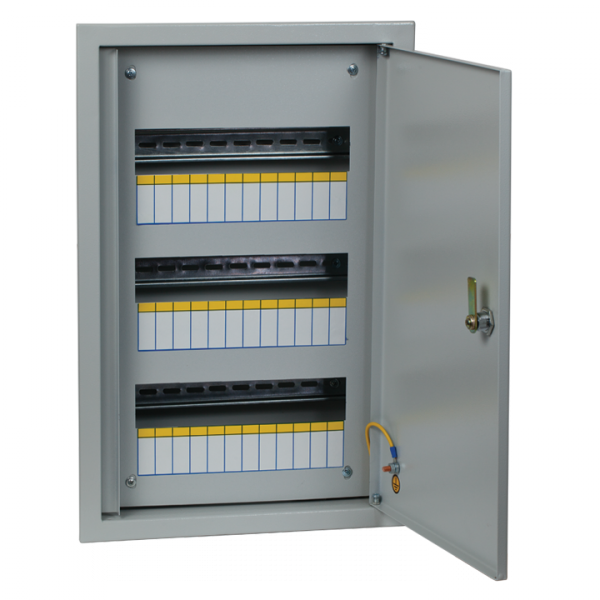

Щит распределительный встраиваемый ЩРВ-36 (520х340х120) IP31 с замком от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в стенах зданий. Корпус из стали с защитой IP31 и встроенным замком делает его надежным решением для внутренних распределительных систем в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-36 используется для организации внутреннего распределения электроэнергии в помещениях. Подходит для монтажа в жилых домах, офисах, административных зданиях, производственных цехах и других объектах, где требуется скрытая установка. Обеспечивает безопасную коммутацию и защиту модульного оборудования от случайного доступа.

Технические характеристики

• Напряжение: 380 В — рассчитан на трёхфазные сети переменного тока
• Номинальный ток: 63 А — максимальный допустимый ток через ввод
• Количество модулей DIN: 36 — позволяет установить до 36 стандартных модулей шириной 17,5 мм
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Материал корпуса: сталь толщиной 0,8 мм — прочная, устойчивая к деформациям
• Способ монтажа: скрытая установка — встраивается в стену, глубина монтажа — 110 мм
• Количество вводов: 3 — три отверстия диаметром 30 мм расположены снизу корпуса
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, в помещениях с нормальной влажностью
• Цвет: RAL 7035 (серый) — матовая поверхность, совместима с интерьерными решениями
• Гарантия: 60 месяцев — длительный срок службы за счёт антикоррозийной обработки

Совместимость и монтаж

Щит распределительный ЩРВ-36 имеет встроенную DIN-рейку, совместимую со всеми стандартными модулями (автоматы, УЗО, реле и т.п.). Для монтажа необходимо подготовить нишу в стене глубиной не менее 110 мм. Отверстия для ввода кабеля (D30 мм) находятся снизу — рекомендуется использовать гофротрубу или кабель-канал для защиты проводов. Крышка плотно закрывается, фиксируется цилиндровым замком — ключ не входит в комплект. Монтаж выполняется с помощью анкеров или шурупов в предварительно установленные крепления в нише.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3434-001-96504521-2007. Защита IP31 исключает контакт с токоведущими частями при обычном обслуживании. Корпус проходит фосфатирование и покраску порошковым методом — повышает долговечность и снижает риск коррозии. Наличие замка препятствует неквалифицированному доступу к оборудованию внутри щита.

Преимущества

• Высокая жёсткость корпуса благодаря сварной конструкции и толщине стали 0,8 мм
• Антикоррозийная обработка — подходит для помещений с колебаниями влажности
• Фиксированная DIN-рейка — не требует дополнительной установки
• Закрытый тип крышки и наличие замка — обеспечивают безопасность и контроль доступа
• Совместимость с большинством модульных устройств — легко масштабируется

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP31 недостаточна для открытых площадок
• Не подходит для мест с постоянным попаданием воды — например, ванные комнаты, подвалы с протечками
• Комплектация неполная — не входят автоматы, УЗО, клеммы, ключ от замка; всё нужно докупать отдельно
• Глубина монтажа 110 мм требует достаточной толщины стены — не подходит для перегородок из гипсокартона без усиления

Примеры использования

• Главный распределительный щит в квартире или частном доме
• Распределительный щит на этаже многоквартирного дома
• Электрощит для управления светом и розетками в офисном помещении
• Подключение насосов, вентиляторов и маломощных станков в производственной зоне

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 110 мм, чтобы корпус полностью вошёл в стену
• Используйте кабельные вводы с уплотнителями — даже при IP31 это продлит срок службы изоляции
• Не забудьте заказать ключ от цилиндрового замка — он не входит в комплект
• Для удобства сборки используйте заранее промаркированные провода и схему подключения
• Щит ЩРВ-36 от EKF PROxima хорошо сочетается с продукцией EKF — выбирайте автоматические выключатели и УЗО той же серии для единых стандартов монтажа
