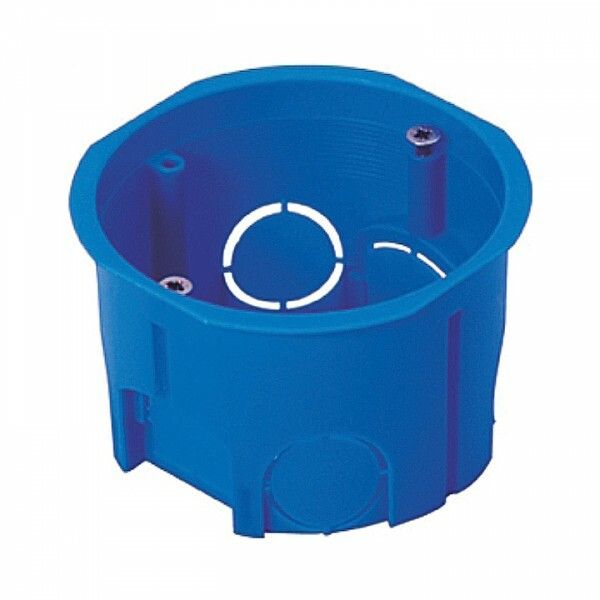

Коробка установочная PROxima КМТ-010-033 71х45 IP20 EKF plc-kmt-010-033

Коробка установочная для твердых стен 71х45 с саморезами IP20 от EKF серии PROxima - это компактное решение для скрытого монтажа розеток, выключателей и других электроустановочных устройств в бетонных и кирпичных стенах. Коробка обеспечивает надежную изоляцию соединений, совместима с проводами до 4 мм2 и оснащена шестью вводами для удобного подведения кабеля.

Назначение и область применения

Установочная коробка используется для скрытого монтажа в твердых основаниях: бетон, кирпич, пеноблоки. Она служит базовым элементом для крепления розеток, выключателей, терморегуляторов, модулей домашней автоматизации и других устройств с винтовым креплением. Защищает места соединения проводов от пыли, случайных прикосновений и механических повреждений. Подходит для жилых, офисных и промышленных помещений, где требуется аккуратный и долговечный монтаж.

Технические характеристики

• Форма и размер: круглая, диаметр 71 мм, глубина 45 мм - оптимальна для стандартных одиночных устройств
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, не защищает от воды
• Материал: полистирол - прочный, не горючий, не содержит галогенов, устойчив к деформациям
• Крепление: встроенные саморезы для фиксации в стене, винтовой тип крепления для устройства внутри
• Вводы: 6 готовых отверстий для подвода кабелей через гофру, пластиковую или металлическую трубу
• Макс. сечение провода: 4 мм2 - соответствует нагрузкам бытовых розеток и выключателей
• Крышка: монтажная, съемная, позволяет легко получить доступ к внутренним соединениям
• Цвет: синий - стандартизирован для визуального отличия от других типов коробок
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Коробка установочная для твердых стен 71х45 с саморезами IP20 совместима с любыми электроустановочными изделиями, имеющими винтовое крепление и стандартный корпус диаметром до 68–70 мм. Для монтажа необходимо:

• Вырезать отверстие в стене подходящего диаметра (71 мм) с помощью перфоратора и коронки
• Закрепить коробку в стене с помощью встроенных саморезов - они входят в комплект
• Подвести кабель через один из шести вводов, используя гофрированную или гладкую трубу
• Закрепить устройство (розетку, выключатель) на внутренние крепежные планки внутри коробки

Ввод с тыльной стороны позволяет прокладывать кабели прямо в стену, минуя видимые участки трассы. Крышка открывается без инструментов - для проверки или замены устройства достаточно открутить два винта.

Безопасность и стандарты

Коробка изготовлена из самозагасающего полистирола, не поддерживающего горение. Соответствует требованиям ГОСТ Р 50044.1 и IEC 60670-1 для установочных коробок. IP20 гарантирует защиту от прикосновения пальцами к токоведущим частям, что важно для безопасности в помещениях с высокой проходимостью. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве.

Преимущества

• Комплектация саморезами исключает необходимость докупать крепеж
• Шесть вводов позволяют гибко организовать подключение нескольких кабелей без лишнего сверления
• Глубина 45 мм достаточна для размещения современных устройств с крупными клеммниками
• Полистирольный материал не корродирует, не деформируется под давлением раствора
• Синий цвет упрощает идентификацию во время ремонта или обслуживания

Ограничения применения

Коробка установочная для твердых стен 71х45 с саморезами IP20 не предназначена для:

• монтажа в полые стены (гипсокартон, деревянные каркасы) - требуются специальные коробки с распорками
• установки в условиях повышенной влажности (ванная, баня, улица) - степень защиты IP20 недостаточна
• прокладки кабелей сечением более 4 мм2 - возможен перегрев и нарушение контакта
• использования в качестве распределительной коробки для ответвлений - она рассчитана только на одно устройство

Примеры использования

• Установка одноклавишного выключателя в коридоре квартиры
• Монтаж розетки с заземлением в кухне после отделки бетонной стены
• Размещение модуля управления светом в системе “умный дом”
• Скрытое подключение термостата радиатора в комнате с бетонными стенами

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было точно 71 мм - меньший размер затруднит установку, больший - снизит удержание
• Используйте гофру с наружным диаметром не более 16 мм - иначе она не войдет в вводы
• Не забудьте отключить питание перед работой - даже при IP20 есть риск поражения током при неправильном подключении
• При использовании в старых домах с хрупким кирпичом - усильте крепление клеем на основе цемента или полиуретаном
• Эта коробка - часть серии PROxima от EKF; все элементы этой серии совместимы между собой по форме и креплению
