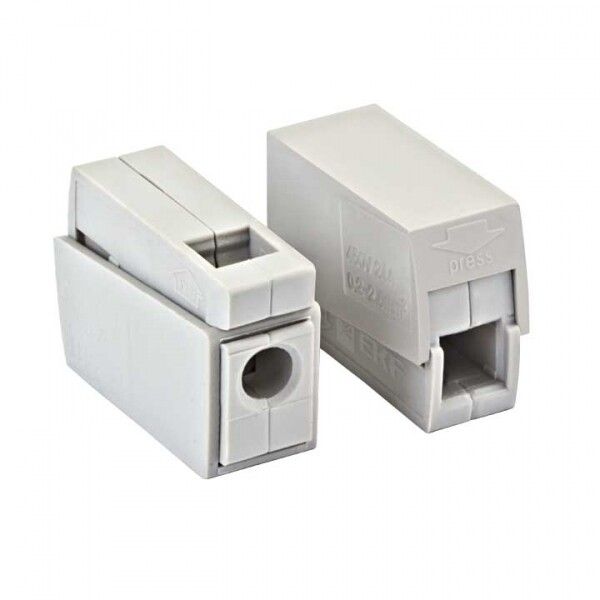

Строительно-монтажная клемма СМК 224-111 проходная на 1 проводник 1,0-2,5мм2 (100шт.) EKF PROxima | plc-smk-111

Строительно-монтажная клемма СМК 224-111 от EKF - надёжный проходной соединитель для одиночных проводников сечением 0,5–2,5 мм2, предназначенная для постоянных электрических соединений в распределительных коробках, щитах и других точках монтажа. Упаковка содержит 100 штук, каждая клемма оснащена контактной пастой для работы с алюминием и медью.

Назначение и область применения

Строительно-монтажная клемма СМК 224-111 используется для создания прочных, долговечных соединений между одножильными медными или алюминиевыми проводами, а также многожильными медными проводами с наконечником. Подходит для электрических сетей переменного тока 50 Гц с напряжением до 400 В. Часто применяется в жилых и коммерческих объектах при монтаже освещения, розеток, групповых линий, а также в промышленном оборудовании - например, в пультах управления, распределительных щитах и системах автоматизации.

Технические характеристики

• Номинальное поперечное сечение проводника: 0,5–2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Количество зажимов: 2 (проходная - вход и выход)
• Тип подключения: зажимное, пружинное (без винтов)
• Способ монтажа: обжимной (не требует инструментов для фиксации)
• Диаметр кабеля: 0,8–1,83 мм
• Материал корпуса: полиамид (высокая механическая прочность и термостойкость)
• Цвет: серый
• Рабочий температурный диапазон: от –20 C до +85 C
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Строительно-монтажная клемма СМК 224-111 совместима с одножильными проводами из меди и алюминия, а также с многожильными медными проводами, имеющими опрессованные наконечники. Монтаж выполняется просто: зачищенный провод вставляется в один из двух зажимов до упора - пружинный механизм сам фиксирует проводник. Для демонтажа достаточно нажать на рычажок и вытянуть провод. Обжимной тип обеспечивает плотный контакт без необходимости затяжки винтов, снижая риск перегрева и ослабления соединения.

Безопасность и стандарты

Клеммы СМК соответствуют требованиям безопасности для бытовых и промышленных электроустановок. Наличие контактной пасты EKF гарантирует надёжное соединение даже при работе с алюминием - она удаляет оксидную плёнку и препятствует её повторному образованию, снижая риск нагрева и возгорания. Корпус выполнен из самозатухающего полиамида, устойчивого к воздействию высоких температур и химических сред.

Преимущества

• Автоматическое удаление окислов на алюминии благодаря пасте EKF - повышает надёжность соединения
• Проходная конструкция позволяет легко организовать последовательное соединение нескольких участков цепи
• Удобство монтажа: не нужны отвертки, гаечные ключи или специальные инструменты
• Высокая механическая прочность корпуса из полиамида - устойчив к ударным нагрузкам
• Длительный срок службы: гарантированный срок эксплуатации - 7 лет
• Упаковка в количестве 100 шт. - экономично для крупных проектов

Ограничения применения

Строительно-монтажная клемма СМК 224-111 не предназначена для использования вне помещений без защиты от влаги и прямого солнечного света. Хотя заявлен диапазон температур до +85 C, длительная работа близко к верхней границе возможна только при хорошем теплоотводе. Также не рекомендуется применять для проводов сечением менее 0,5 мм2 или более 2,5 мм2 - это нарушит герметичность контакта и увеличит риск перегрева. Температурный режим от –40 до +40 C, указанный в описании производителя, противоречит техническим данным; следует руководствоваться значением –20…+85 C из характеристик.

Примеры использования

• Соединение фазных проводов в распределительной коробке квартиры
• Ответвление линии освещения от основного кабеля
• Подключение проводов к реле или модулям в щите управления
• Монтаж временных электросетей на стройплощадке
• Изменение схемы wiring в старых домах при замене проводки

Практические советы

• Перед установкой обязательно зачистите провод до металлического блеска - особенно важно для алюминия
• Не используйте клемму для многожильных проводов без наконечника - они могут расслоиться и вызвать плохой контакт
• Проверьте соответствие сечения провода: слишком тонкий провод может не зафиксироваться, слишком толстый - повредить механизм
• При монтаже в tight-коробках учитывайте габариты клеммы - она занимает больше места, чем винтовые аналоги
• Храните клеммы в сухом месте - хотя корпус герметичен, паста внутри чувствительна к влаге
• Для массового монтажа удобнее работать с целой упаковкой (100 шт.) - так легче контролировать расход и минимизировать потери
