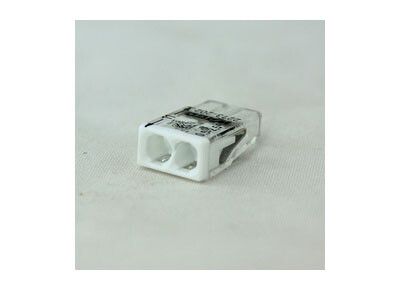

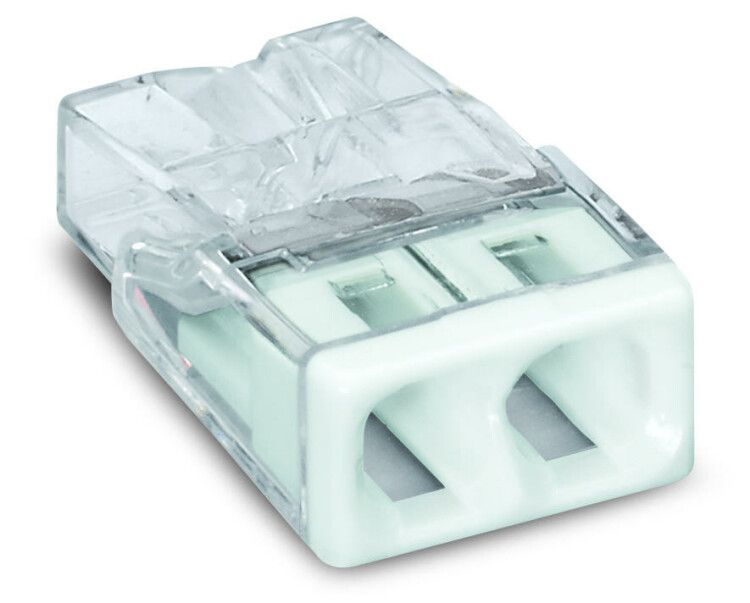

Клемма 2-х проводная 2х(0.5-2.5мм) для распред. коробки (без пасты) WAGO 2273-202

Клемма 2-проводная 2x(0.5–2.5 мм2) WAGO 2273-202 - компактное и надёжное решение для быстрого соединения одножильных проводников сечением 0,5–2,5 мм2 в распределительных коробках, пультах управления и других местах, где важны скорость монтажа и контроль качества соединения.

Назначение и область применения

Клемма 2-проводная 2x(0.5–2.5 мм2) WAGO 2273-202 предназначена для создания надёжных, не требующих обслуживания соединений между одножильными медными проводами. Подходит для использования в слаботочных и силовых цепях: освещении, автоматике, системах безопасности, панелях управления, бытовой и промышленной электропроводке. Особенно эффективна там, где требуется часто менять или проверять соединения - например, при диагностике оборудования или модернизации проводки.

Технические характеристики

• Номинальное сечение провода: 0,5 – 2,5 мм2
• Максимальный ток: 24 А
• Номинальное напряжение: 450 В
• Импульсное напряжение: 4 кВ
• Рабочий температурный диапазон: от -60 C до +105 C
• Количество контактов: 2
• Тип проводников: одножильные (можно использовать многожильные после обжима наконечниками)
• Цвет корпуса: прозрачный
• Упаковка: 100 штук

Совместимость и монтаж

Клемма 2-проводная 2x(0.5–2.5 мм2) WAGO 2273-202 монтируется на кабель без инструментов: достаточно зачистить провод на нужную длину и вставить его в соответствующее отверстие. Контакты фиксируются пружинным зажимом. Для многожильных проводов (3-го класса гибкости) обязательна предварительная установка втулочных наконечников - иначе возможен перегрев или потеря контакта. Оба входа расположены линейно, что снижает риск перепутать провода и экономит пространство в коробке. На корпусе есть метки для длины зачистки - используйте их для точного ввода жилы.

Безопасность и стандарты

Клемма 2-проводная 2x(0.5–2.5 мм2) WAGO 2273-202 обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря закрытому корпусу. Импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам, характерным для сетей с высокими помехами. Корпус выполнен из самозатухающего материала, соответствующего требованиям UL94 V-0. Прозрачный материал позволяет визуально контролировать положение жилы и качество соединения.

Преимущества

• Не требует инструментов - монтаж выполняется руками
• Прозрачный корпус позволяет видеть глубину захода провода и состояние контакта
• Смотровые окна и метки на корпусе помогают точно зачищать провода
• Отдельные каналы для каждой жилы - исключает механическое повреждение
• Тестовые гнёзда совместимы со всеми стандартными щупами мультиметров
• Цветовая маркировка типа клеммы ускоряет идентификацию при сборке
• Гарантированная долговечность контактов - минимизация нагрева и риска КЗ

Ограничения применения

• Не предназначен для многожильных проводов без обжимных наконечников
• Не рекомендован для постоянного подключения алюминиевых проводов
• Не следует применять в условиях постоянного воздействия открытого пламени или химически активных сред
• Максимальное сечение - 2,5 мм2; использование проводов большего сечения недопустимо
• Не рассчитана на частые подключения/отключения - хотя и легко монтируется, она не является разъёмом для частых операций

Примеры использования

• Подключение светильников в распределительной коробке
• Соединение проводов терморегулятора и теплого пола
• Обвязка датчиков и исполнительных механизмов в панели управления
• Переход с одного сечения провода на другое внутри шкафа
• Временные соединения при тестировании оборудования

Практические советы

• Всегда зачищайте провод строго по метке на корпусе - слишком длинная зачистка может вызвать пробой, слишком короткая - плохой контакт
• При работе с многожильными проводами обязательно используйте обжимные наконечники - даже если они кажутся “мягкими”
• Проверьте, что провод полностью вошёл в клемму - он должен упираться в внутренний упор, а не болтаться
• При необходимости диагностики - используйте тестовые гнёзда вместо прокалывания изоляции
• Храните клеммы в сухом месте - хоть они и не чувствительны к влаге, длительное воздействие может повредить маркировку
• Эта модель - часть серии WAGO 2273, которая стандартизована по форме и цветовой кодировке - вы можете смешивать её с другими клеммами этой же серии без путаницы
