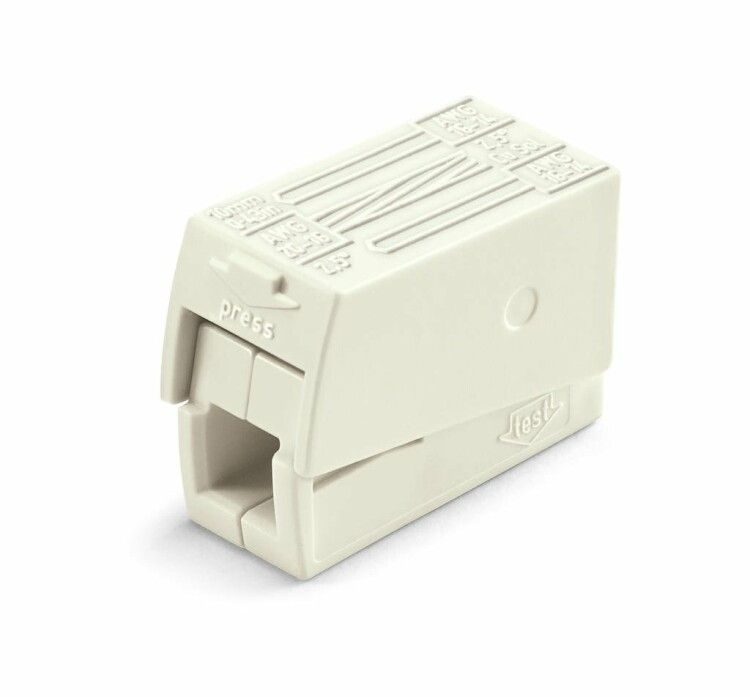

Клемма соединительная 224 безвинтовая 24А 400В 0.5-2.5 мм² Wago 224-112

Клемма WAGO 224-112 - это двухпроводная соединительная клемма без термопасты, предназначенная для надежного и быстрого подключения проводов в осветительных устройствах. Подходит для кабелей сечением 0,5–2,5 мм2, работает при температурах от -60 до +105 C, обеспечивает безопасное соединение на напряжение до 400 В и ток до 24 А.

Назначение и область применения

Клемма WAGO 224-112 предназначена для соединения проводов в системах освещения: внутренних и наружных светильников, светодиодных лент, точечных светильников, люминесцентных и галогенных lamps. Применяется там, где требуется быстрая, надежная и не требующая обслуживания связка между кабелем питания и проводами самого светильника. Особенно эффективна при замене оборудования или ремонте - не нуждается в пайке или опрессовке.

Технические характеристики

• Тип: двухпроводная соединительная клемма без пасты
• Сечение жил: 0,5–2,5 мм2 (для стороны светильника); минимум 1 мм2 (для стороны питания)
• Количество контактов: 3 (два входа для проводов + один общий вывод)
• Номинальное напряжение: 400 В
• Номинальный ток: 24 А
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам
• Рабочий температурный диапазон: от -60 C до +105 C
• Цвет корпуса: белый
• Материал контактной части: медь
• Способ монтажа: на кабель - зажимается без инструментов

Совместимость и монтаж

Клемма WAGO 224-112 совместима с одножильными и многожильными медными проводами. Для установки зачищают конец провода на 8–10 мм, вставляют в соответствующий канал и фиксируют рычагом. Монтаж выполняется без инструментов - достаточно рук. Клемма имеет три канала: два для подводящих проводов (например, от сети) и один для выхода к светильнику. Обязательно соблюдайте минимальное сечение: 1 мм2 для силового кабеля, 0,5 мм2 для проводки внутри светильника. Не используйте с алюминиевыми проводами или проводами с покрытием из олова - возможна потеря контакта.

Безопасность и стандарты

Клемма WAGO 224-112 соответствует требованиям безопасности EN 60998-1 и IEC 60998-1. Защита от случайного прикосновения обеспечивается конструкцией корпуса. Выдерживает импульсное напряжение до 4 кВ, что делает её подходящей для сетей с возможностью перенапряжений. Корпус изготовлен из самозатухающего пластика класса V-0 по UL 94.

Преимущества

• Не требует пайки, опрессовки или болтовых соединений - экономия времени при монтаже
• Удобно демонтировать: просто открыть рычаг и вытянуть провод
• Автоматическая компенсация окисления контактов - долгий срок службы без обслуживания
• Высокая механическая прочность и устойчивость к вибрациям
• Белый цвет корпуса позволяет легко отличить от других типов клемм при обслуживании

Ограничения применения

• Не применяется для алюминиевых проводов - риск потери контакта и нагрева
• Запрещено использовать с проводами меньше 0,5 мм2 - возможен выход из строя механизма зажима
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или химически активных сред
• Не является герметичным устройством - не следует использовать во влажных помещениях без дополнительной защиты (коробки, IP-оболочки)

Примеры использования

• Подключение LED-светильников в офисном освещении
• Соединение проводов в трековой системе освещения
• Объединение нескольких светильников в одну цепь перед распределительной коробкой
• Замена поврежденного участка проводки в декоративных светильниках
• Монтаж в холодильных камерах благодаря широкому диапазону температур

Практические советы

• Перед вставкой провода всегда проверьте его зачистку - слишком длинный конец может вызвать замыкание между контактами
• Если провод многожильный, слегка скрутите жилы перед введением - так лучше сохранится контакт
• При использовании в местах с частыми вибрациями (например, на производстве) дополнительно закрепите клемму на DIN-рейке или пластиковом основании
• Не перегружайте клемму: максимальный ток - 24 А; при нагрузках близких к пределу следите за нагревом
• Этот тип клеммы не предназначен для подключения мощных прожекторов выше 100 Вт - выбирайте более крупные модели WAGO (например, 221 или 2273)
