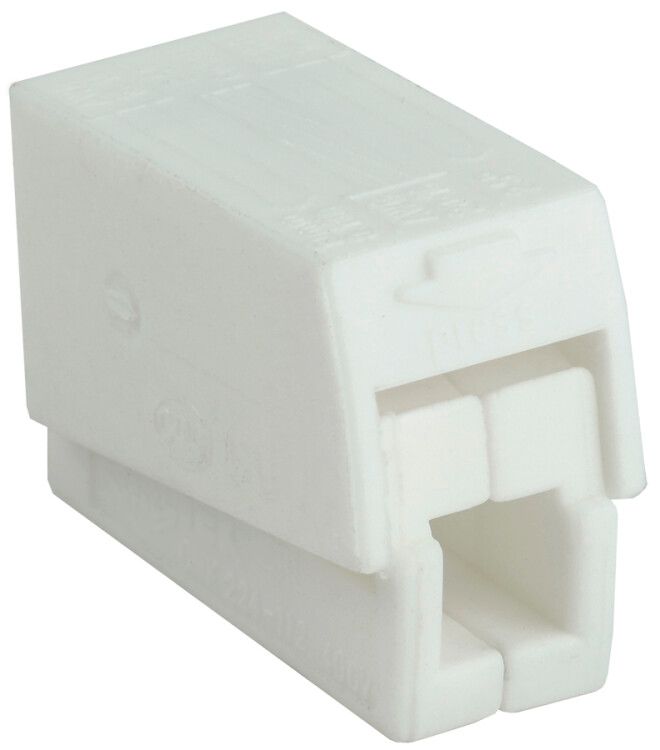

Строительно-монтажная клемма СМК 224-112 IEK | UKZ50-112-001

Строительно-монтажная клемма СМК 224-112 от IEK - надёжное решение для быстрого и безопасного соединения медных и алюминиевых проводников сечением 0,5–2,5 мм2. Клемма СМК 224-112 применяется в распределительных коробках, щитах и на объектах строительства и ремонта.

Назначение и область применения

Строительно-монтажная клемма СМК 224-112 используется для соединения двух проводников - медных или алюминиевых - в местах ответвлений, переходов или подключения оборудования. Подходит для внутренней электромонтажной работы: распределительные коробки, освещение, розеточные группы, слаботочные системы. Применяется там, где требуется надёжное, не требующее пайки соединение.

Технические характеристики

• Номинальное сечение провода: 2,5 мм2
• Диапазон сечений: 0,5 – 2,5 мм2 - позволяет использовать как одножильные, так и многожильные провода
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Количество зажимов: 2 - один вход, один выход
• Тип контактов: лужёная латунь - устойчивы к окислению, обеспечивают хороший контакт
• Корпус: самозатухающий пластик - снижает риск распространения пламени
• Цвет корпуса: белый - легко выделяется в распределительной коробке
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Управление: рычажный механизм - обеспечивает плотное зажатие провода без инструментов

Совместимость и монтаж

Строительно-монтажная клемма СМК 224-112 рассчитана на монтаж на кабель - то есть провода зачищаются и вставляются прямо в клемму. Удобна для работ в ограниченном пространстве. Для подключения:

• Зачистите изоляцию провода на 8–10 мм
• Откройте рычаг - он фиксируется в верхнем положении
• Вставьте провод до упора в соответствующий канал
• Закройте рычаг - он автоматически зажимает жилу
• Проверьте прочность фиксации легким потягиванием

Не допускается использование с проводниками сечением более 2,5 мм2 или с жесткими многожильными проводами без предварительной опрессовки наконечников.

Безопасность и стандарты

Клемма СМК 224-112 изготовлена в соответствии с требованиями безопасности для электроустановок. Материалы корпуса соответствуют нормам самозатухаемости (V-0 по UL94). Лужёная латунь исключает гальваническую коррозию при соединении меди и алюминия. Напряжение 400 В и ток 24 А позволяют применять её в однофазных сетях 220/230 В.

Преимущества

• Рычажный механизм - не нужен инструмент, удобно в труднодоступных местах
• Поддерживает смешанное соединение меди и алюминия - исключает необходимость переходных колодок
• Защита от перегрева благодаря качественному материалу корпуса
• Легко проверить состояние соединения - видно, закрыт ли рычаг
• Высокая механическая прочность - не расшатывается при вибрациях

Ограничения применения

• Не предназначен для постоянного подключения к силовым цепям выше 24 А
• Не рекомендуется для открытых участков без защиты - не имеет IP-защиты
• Не подходит для проводов сечением менее 0,5 мм2 - возможен плохой контакт
• Не следует использовать в условиях повышенной влажности без герметизации (например, на улице или в сырых помещениях без кожуха)
• Не заменяет сварку или пайку в ответственных соединениях (например, в промышленных шкафах с высокой нагрузкой)

Примеры использования

• Подключение светильников в распределительной коробке
• Переход с алюминиевой проводки старого дома на медную новую
• Присоединение проводов к терморегуляторам, датчикам, реле
• Объединение групп розеток перед вводом в щит
• Монтаж временной электропроводки на стройплощадке

Практические советы

• При работе с многожильным проводом - лучше предварительно опрессовать его наконечником, чтобы избежать выпадения жил
• Проверяйте глубину вставки - провод должен доходать до упора внутри клеммы
• После монтажа обязательно проверяйте, полностью ли закрыт рычаг - частично открытый механизм не гарантирует надёжный контакт
• Для долговечности используйте клемму только в сухих, хорошо вентилируемых местах
• Артикул ukz50-112-001 - совпадает с серийным номером IEK; при заказе указывайте именно этот код
