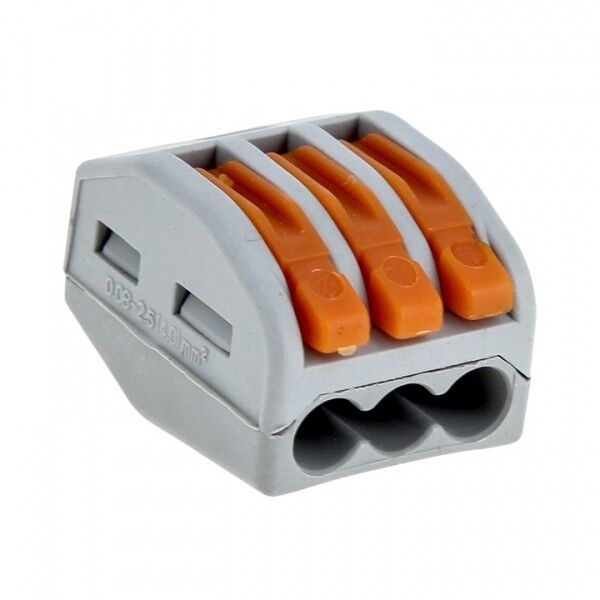

Строительно-монтажная клемма СМК 222-413 с рычагом 3 отверстия 0,08-2,5мм2 (100шт.) EKF PROxima | plc-smk-413

Строительно-монтажная клемма СМК 222-413 с рычагом от EKF - надёжное зажимное соединение для трёх проводников сечением 0,08–2,5 мм2, предназначенная для быстрого и многоразового монтажа в распределительных коробках, щитах и на оборудовании. Артикул plc-smk-413 упакован по 100 штук, что удобно для крупных объектов.

Назначение и область применения

Строительно-монтажная клемма СМК 222-413 с рычагом используется для соединения и ответвления одножильных и многожильных медных проводников в электрических сетях переменного тока 50 Гц до 400 В. Подходит для монтажа в жилых, коммерческих и промышленных объектах: распределительные коробки, освещение, розеточные группы, системы автоматизации, контрольно-измерительные приборы.

Технические характеристики

• Количество контактов: 3
• Номинальное сечение провода: 0,08–4 мм2 (реально рекомендовано использовать 0,08–2,5 мм2 для стабильной фиксации)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Тип подключения: пружинный зажим с рычагом
• Материал корпуса: самозатухающий полиамид
• Диаметр кабеля: 0,32–1,83 мм
• Рабочий температурный диапазон: от –20 C до +85 C
• Цвет: светло-серый
• Гарантия: 84 месяца

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-413 с рычагом совместима с медными проводниками - как однопроволочными, так и многопроволочными. Для правильного монтажа:

• Защитную изоляцию снимите на 8–10 мм;
• Отведите рычаг вверх - он открывает зажим;
• Вставьте провод до упора;
• Опустите рычаг - он зафиксирует проводник пружинным механизмом.

Не требует инструментов. Клемму можно демонтировать и переиспользовать - достаточно снова поднять рычаг. Монтаж осуществляется на кабель, без необходимости крепления к DIN-рейке.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида, соответствующего требованиям UL94 V-0 - материал не поддерживает горение. Номинальные параметры (400 В, 32 А) обеспечивают безопасную работу в бытовых и промышленных системах. Соответствует требованиям ГОСТ Р 50030.5.2 и IEC 60947-7-1 для клеммных устройств.

Преимущества

• Рычаг обеспечивает точное и легкое управление зажимом - даже в труднодоступных местах.
• Контакты из нержавеющей медицинской стали с медными плашками - устойчивы к окислению и гарантируют долгую надёжность соединения.
• Высокая механическая прочность корпуса из полиамида - выдерживает нагрузки при монтаже и эксплуатации.
• Удобная упаковка по 100 штук снижает затраты на закупку и хранение.
• Долгий срок службы - 84 месяца гарантии подтверждают стабильность качества.

Ограничения применения

• Не предназначена для подключения алюминиевых проводников - для этого используйте серию СМК 224.
• Не следует применять для проводов сечением более 2,5 мм2 - риск недостаточного контакта и перегрева.
• Не рассчитана на постоянное погружение в воду или высокую влажность - не имеет защиты IP.
• Не подходит для силовых цепей выше 32 А или напряжений свыше 400 В.

Примеры использования

• Объединение трёх проводов в распределительной коробке при замене люстры.
• Подключение датчиков движения, терморегуляторов и реле в слаботочных цепях.
• Соединение проводов в щитовой на этажном уровне перед подводом к розеткам.
• Изготовление временных ответвлений при ремонте электропроводки.

Практические советы

• Перед установкой проверьте, чтобы провод был чистым и не имел повреждённой изоляции - грязь и остатки металлической стружки снижают надёжность контакта.
• Не перегибайте провод внутри клеммы - это может вызвать внутреннее повреждение жилы.
• При использовании многожильных проводов убедитесь, что все пряди полностью вошли в зажим - не допускайте выпадения отдельных проволочек.
• Для больших проектов используйте сразу несколько клемм СМК 222-413 вместо одного большого соединения - это повысит надёжность и упростит диагностику.
• Артикул plc-smk-413 легко отличить по цвету корпуса - светло-серый, без надписей. Убедитесь, что вы заказываете именно эту модель, а не аналогичную 224-серии.
