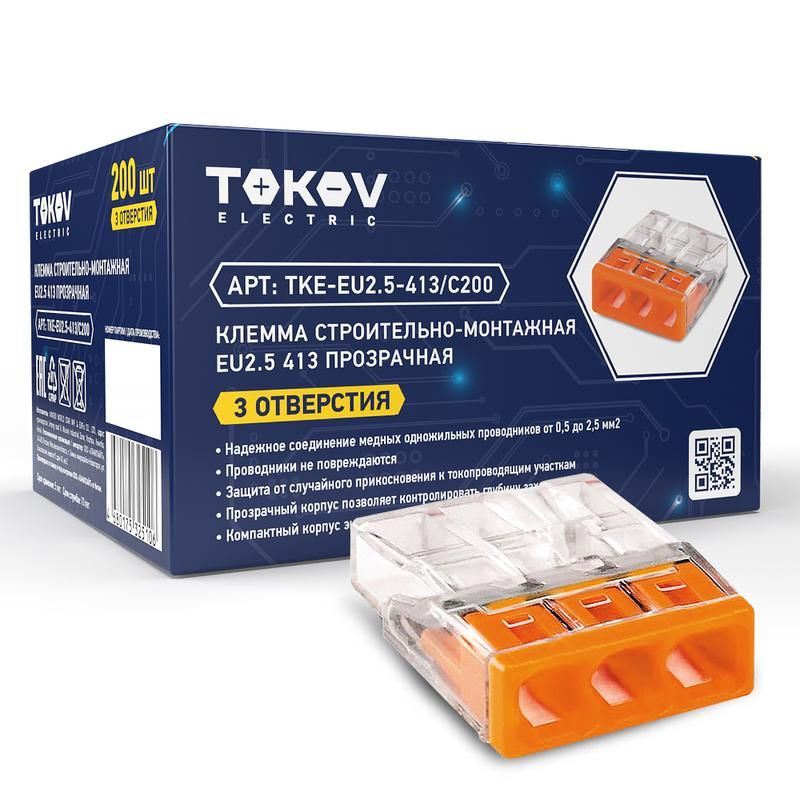

Клемма строительно-монтажная СМК 2273-203 EU2.5 413 3-проводная прозр. TOKOV ELECTRIC TKE-EU2.5-413/C200

Клемма строительно-монтажная СМК 2273-203 EU2.5 413 от TOKOV ELECTRIC - это надёжный трёхпроводной соединительный элемент для временных и постоянных электромонтажных работ в условиях повышенной влажности и запылённости. Прозрачный корпус позволяет контролировать качество зажима проводов без вскрытия.

Назначение и область применения

Клемма СМК 2273-203 EU2.5 413 предназначена для соединения одножильных и многожильных медных проводов сечением до 2,5 мм2. Подходит для монтажа в распределительных коробках, на объектах строительства, в бытовых и промышленных системах освещения, управления оборудованием и автоматизации. Часто используется там, где требуется частый доступ к соединению - например, при тестировании, ремонте или модификации цепей.

Технические характеристики

• Тип: 3-проводная клемма
• Рабочее напряжение: до 450 В переменного тока
• Номинальный ток: 18 А
• Сечение провода: 0,08–2,5 мм2
• Интерфейс: винтовой зажим с пружинным контактом
• Цвет корпуса: прозрачный
• Стандарт подключения: EU2.5 - совместим с европейскими стандартами клеммных колодок
• Материал корпуса: самозатухающий ПЭТ (полиэтилентерефталат)
• Защита IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от брызг и пыли

Совместимость и монтаж

Клемма СМК 2273-203 EU2.5 413 устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в направляющие рейки - фиксация механическая, без дополнительных креплений. Каждый из трёх каналов имеет отдельный винт зажима, что позволяет подключить три провода независимо друг от друга. Перед затяжкой необходимо зачистить жилы на 8–10 мм, плотно вставить и закрутить винт до упора - не перетягивать! Проверьте надёжность соединения легким потягиванием провода после установки.

Безопасность и стандарты

Клемма соответствует требованиям безопасности IEC 60947-7-1 и EN 60998-1. Материал корпуса - самозатухающий, не распространяет горение. Защита IP20 исключает прямой контакт с токоведущими деталями, но не обеспечивает герметичность. Не применяйте в местах с постоянным воздействием воды, паром или агрессивными химическими средами.

Преимущества

• Прозрачный корпус - возможность визуального контроля состояния проводов и качества зажима без демонтажа
• Удобная компактная форма - занимает мало места на DIN-рейке
• Высокая надёжность зажима благодаря пружинному механизму внутри винта
• Поддержка многожильных проводов - не требуют опрессовки
• Легко заменяема - можно вынимать и менять без инструментов, кроме отвертки

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Запрещено использовать в помещениях с классом защиты выше IP20 (например, на улице, в сырых цехах)
• Не рассчитана на высокочастотные импульсы или сверхтоки - не подходит для защиты от скачков напряжения
• Не рекомендуется для постоянной нагрузки близкой к максимальной (18 А) более 8 часов в сутки без принудительного охлаждения

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Соединение датчиков движения и реле в системе автоматического освещения
• Временные подключения оборудования на стройплощадке перед окончательной разводкой
• Объединение фазы, нуля и заземления в щите управления станком

Практические советы

• Перед установкой проверьте, чтобы все провода были одинаковой длины и не перекручивались между собой
• Для многожильных проводов слегка скрутите жилы перед вставкой - так снижается риск выпадения
• Не используйте клемму в качестве основного коммутационного устройства - она не предназначена для частого включения/выключения
• При необходимости замены - отключите питание, даже если кажется, что цепь “не живёт”
• Артикул tke-eu2.5-413/c200 - единственный идентификатор для заказа запасных элементов; другие модели схожего внешнего вида могут иметь отличную внутреннюю конструкцию
