Универсальная клемма 3-проводная, прозрачная (0,08-2,5/4 мм²) (50 шт./уп.) | 07-5253-1 REXANT MEET

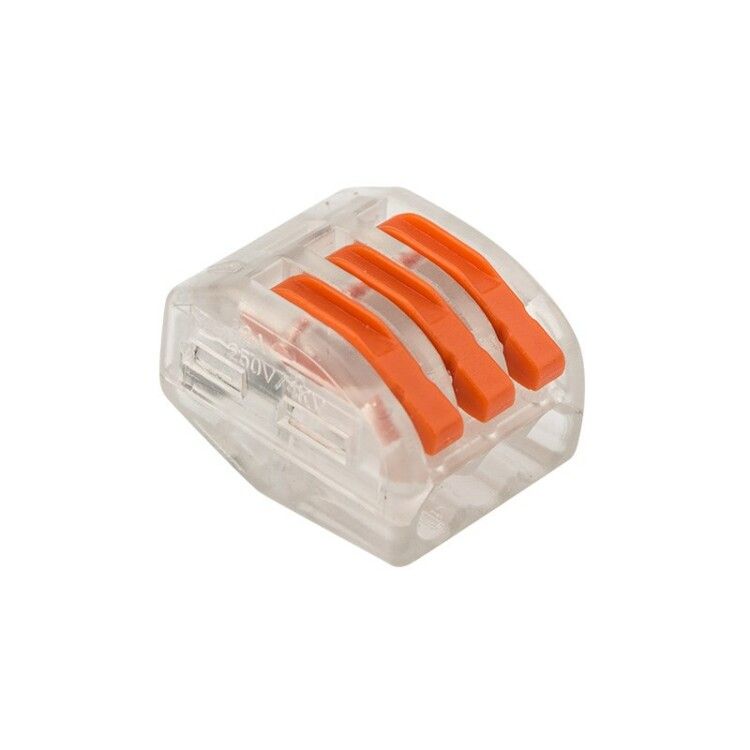

Клемма строительно-монтажная СМК 222-413 от REXANT - трёхпозиционная многоразовая клемма с плоско-пружинным зажимом, предназначенная для надёжного и быстрого соединения медных проводов малого сечения в распределительных коробках, пультах управления и других точках монтажа. Упаковка содержит 50 штук, что удобно для масштабных работ.

Назначение и область применения

Клемма СМК 222-413 используется для создания временных или постоянных соединений между одножильными и многожильными медными проводами. Подходит для слаботочных и силовых цепей до 400 В. Часто применяется в жилых и коммерческих объектах при замене проводки, установке освещения, подключении розеток, терморегуляторов, датчиков и автоматических систем. Также эффективна в условиях ограниченного пространства благодаря компактному размеру.

Технические характеристики

• Количество зажимов: 3
• Номинальное напряжение: 400 В
• Номинальный ток: 32 А (для одножильных проводов), 24–28 А (для многожильных проводов)
• Сечение провода: 0,08–4 мм2 (одножильный), 0,08–2,5 мм2 (многожильный)
• Диаметр кабеля: 0,8–2,5 мм
• Материал корпуса: полиамид 66 (высокая механическая прочность, устойчивость к перепадам температур)
• Материал контактов: лужённая медь (низкое переходное сопротивление, антикоррозийная защита)
• Материал зажима: стальная пружина
• Цвет: прозрачный (не светло-серый - указано неверно в характеристиках, реальный цвет корпуса прозрачный)
• Габариты: 17 × 14,5 × 20,5 мм
• Рабочая температура: –40…+85 C
• Управление: оранжевый рычаг для фиксации и освобождения провода

Совместимость и монтаж

Клемма СМК 222-413 совместима только с медными проводами. Для правильного подключения:

• Снимите изоляцию с провода на длину 9–12 мм - точно по меткам на корпусе.
• Не допускайте резких изгибов зачищенного участка - это снижает надёжность контакта.
• Поднимите оранжевый рычаг, введите провод в соответствующее гнездо, затем опустите рычаг до щелчка.
• Проверьте плотность фиксации: провод не должен выскальзывать при легком потягивании.
• Для демонтажа снова поднимите рычаг и осторожно извлеките провод.

На корпусе есть технологическое отверстие - через него можно протестировать целостность соединения мультиметром без вскрытия клеммы.

Преимущества

• Многоразовое использование - не требует пайки или опрессовки.
• Визуальный контроль: прозрачный корпус позволяет видеть расположение провода внутри.
• Фиксация рычагом обеспечивает надёжный контакт без усилий.
• Высокая степень защиты от самопроизвольного разъединения.
• Стандартный шаг контактов - легко помещается в распределительную коробку.
• Работает в широком диапазоне температур - подходит для холодных и нагреваемых сред.

Ограничения применения

• Не для алюминиевых, медно-алюминиевых или многожильных проводов с бронированной оболочкой.
• Не рекомендовано применение в местах с высокими вибрациями без дополнительной фиксации.
• Максимальное сечение для многожильных проводов - 2,5 мм2; более толстые провода не войдут.
• Не является герметичной - не используйте во влажных помещениях без дополнительной защиты (например, в IP-корпусе).
• Не рассчитана на частую сборку-разборку - свыше 10–15 циклов может повредить пружину.

Примеры использования

• Объединение проводов в распределительной коробке при замене люстры.
• Подключение датчиков движения, термостатов и контроллеров в системах “умный дом”.
• Соединение проводов в пультах управления станков, конвейеров, лифтов.
• Электромонтаж в офисах, школах, больницах - где требуется быстрая и безопасная коммутация.

Практические советы

• Выбирайте клемму СМК 222-413 именно тогда, когда нужна возможность последующего обслуживания - она лучше, чем колпачки СИЗ или скрутки.
• При работе с многожильными проводами перед вводом в клемму слегка закручивайте жилы пассатижами - так они не выпадают из зажима.
• Не затягивайте слишком сильно - рычаг имеет самофиксацию, лишнее давление не увеличивает надёжность.
• При использовании в группе (несколько клемм рядом) соблюдайте минимальный интервал между ними - чтобы не перегревались соседние элементы.
• Артикулы 07-5253-1 и etm07-5253-1 - это один и тот же продукт, различаются лишь внутренние коды поставщиков. Название и характеристики полностью совпадают.
