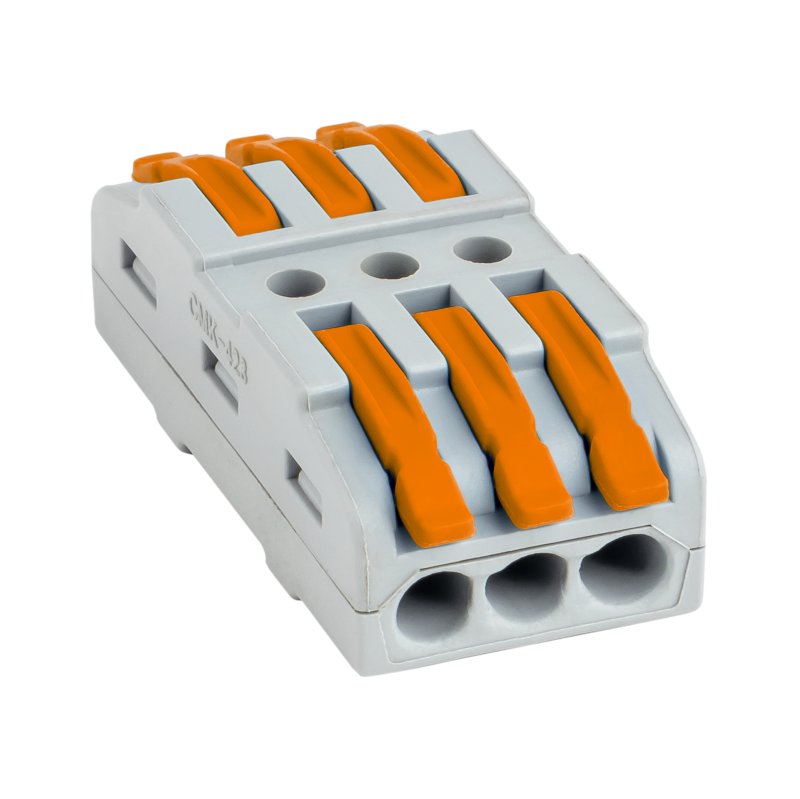

Строительно-монтажная клемма СМК 222-423 проходная 3 полюса 0,08-4мм2 (25шт.) EKF PROxima - plc-smk-423

Строительно-монтажная клемма СМК 222-423 проходная 3 полюса от бренда EKF - надёжное решение для временного и постоянного соединения медных проводов сечением 0,08–4 мм2 в распределительных коробках, щитах и на объектах строительства. Упаковка содержит 25 штук, что удобно для масштабных работ.

Назначение и область применения

Строительно-монтажная клемма СМК 222-423 используется для создания разъёмных соединений между одножильными и многожильными медными проводниками в сетях переменного тока 50 Гц до 400 В. Подходит для монтажа в жилых, коммерческих и промышленных объектах: освещение, розеточные группы, системы автоматизации, контрольные цепи. Проходная конструкция позволяет протянуть провода через всю клемму - удобно при организации последовательных соединений или ответвлений.

Технические характеристики

• Тип: проходная клемма с 3 полюсами
• Номинальное сечение провода: 0,08–4 мм2
• Диаметр провода: 0,32–1,83 мм
• Номинальное напряжение: 400 В
• Номинальный ток: 32 А
• Количество контактов на полюс: 2 (вход/выход)
• Материал контактов: лужённая медь - снижает окисление и улучшает контакт
• Управление: рычажный зажим - обеспечивает плотное прилегание без инструментов
• Рабочая температура: от –40 C до +40 C
• Цвет корпуса: серый

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-423 совместима исключительно с медными проводами. Для алюминиевых или многожильных проводов с гибкой конструкцией требуется предварительная опрессовка или установка наконечников. Монтаж выполняется вручную: зачищенный провод вставляется в гнездо до упора, затем рычаг опускается - фиксация происходит автоматически. Для демонтажа достаточно поднять рычаг и вытащить провод. Клеммы легко устанавливаются в DIN-рейку или крепятся на поверхность с помощью крепёжных отверстий в корпусе.

Преимущества

• Проходная конструкция позволяет организовать цепочки без дополнительных перемычек
• Рычажный механизм обеспечивает надёжный контакт без перегрузки провода
• Лужёная медная контактная группа увеличивает срок службы и снижает переходное сопротивление
• Высокая механическая прочность корпуса - выдерживает нагрузки при монтаже и эксплуатации
• Можно использовать многократно - идеально для тестирования, ремонта и модификаций цепей

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами без подготовки
• Не рекомендован для высоких частот выше 50 Гц - только для сети 50 Гц
• Запрещено применять при температурах ниже –40 C и выше +40 C
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации
• Не является герметичным устройством - не подходит для открытых уличных установок без защиты

Примеры использования

• Объединение трёх групп освещения в одной распределительной коробке
• Подключение датчиков движения к основному световому контуру
• Временные соединения при испытаниях электрооборудования
• Разветвление силовой линии для нескольких розеточных блоков
• Интеграция в панели управления станков и конвейеров

Практические советы

• Перед монтажом обязательно зачистите провод до металла - не менее 8–10 мм, чтобы обеспечить полноценный контакт
• Не затягивайте слишком сильно - рычаг сам фиксирует провод; лишнее усилие может повредить жилу
• Проверьте после монтажа: потяните каждый провод слегка - он не должен выходить из гнезда
• При использовании в помещениях с высокой влажностью - дополнительно закрывайте клеммы крышками или помещайте в корпус
• Упаковка из 25 штук экономично покрывает потребности среднего объекта - хватает на 3–5 распределительных коробок
