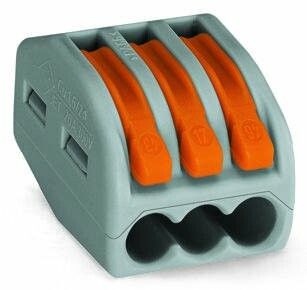

Клемма универсальная 3-проводная 0.08 - 2.5 (4)мм.кв. | 222-413 WAGO

Клеммник WAGO 222-413 - трёхполюсный изолированный зажим с рычажным механизмом для надёжного соединения медных проводников сечением от 0,08 до 2,5 мм2. Подходит для монтажа в распределительных коробках, щитах и на оборудовании, где важна быстрая сборка, безопасность и возможность контроля без разъединения.

Назначение и область применения

Клеммник WAGO 222-413 предназначен для создания разъёмных соединений между одножильными и многожильными медными проводами. Применяется в слаботочных и силовых цепях постоянного и переменного тока - например, в системах автоматизации, освещения, промышленном оборудовании, конвейерах, станках и распределительных шкафах. Особенно удобен там, где требуется частый доступ к соединению для диагностики или замены участка цепи.

Технические характеристики

• Количество контактов: 3
• Номинальное сечение провода: 0,08–2,5 мм2 (для многожильных); до 4,0 мм2 - для жестких одножильных проводов
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В (рабочее), до 450 В (максимальное)
• Импульсное напряжение: 4 кВ
• Рабочий температурный диапазон: от –60 C до +105 C
• Материал корпуса: светло-серый самозатухающий полиамид (UL94 V-0)
• Способ монтажа: на кабель (без необходимости фиксации на DIN-рейке)
• Управление: оранжевые рычаги для зажима/освобождения проводов

Совместимость и монтаж

Клеммник WAGO 222-413 совместим с медными проводами любого типа - однопроволочными и многопроволочными. Для многожильных проводов рекомендуется использовать наконечники, если они не заизолированы. Монтаж выполняется вручную: провод вставляется в гнездо до упора, затем рычаг опускается - контакт формируется без инструментов. Клеммник не требует крепления на DIN-рейку, что позволяет устанавливать его прямо на кабеле или внутри коробки. После установки рычаг можно запрятать в специальный паз - так исключается случайное открытие.

Безопасность и стандарты

Клеммник соответствует требованиям безопасности IEC 60947-7-1 и имеет класс защиты IP20. Конструкция обеспечивает двойную изоляцию, а материал корпуса самозатухающий (UL94 V-0). Импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным перегрузкам, таким как коммутационные импульсы. Открытые части токоведущих элементов недоступны при закрытых рычагах - снижена вероятность поражения током.

Преимущества

• Зажим без инструментов - экономит время при монтаже и обслуживании
• Возможно проведение измерений (например, тестирования напряжения) через специальные отверстия без демонтажа
• Фиксация рычага в закрытом положении предотвращает самоотключение
• Высокая термостойкость - работает даже в условиях экстремальных температур
• Чёткая визуальная индикация состояния: открытый рычаг = разъединённый контакт

Ограничения применения

• Не предназначена для подключения алюминиевых, медно-алюминиевых или других сплавных проводов
• Не используется для проводов сечением более 2,5 мм2 (для многожильных) - риск перегрева и потери контакта
• Не рассчитана на постоянное механическое воздействие - не следует применять в вибрационных средах без дополнительной фиксации
• Не является герметичным устройством - не подходит для открытого монтажа во влажной или пыльной среде без внешней защиты

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях автоматики
• Разводка осветительных цепей в распределительных коробках
• Объединение нескольких проводов питания в одном месте перед входом в оборудование
• Временные соединения при диагностике и наладке промышленных линий

Практические советы

• Перед вставкой провода удалите изоляцию на длину 8–10 мм - этого достаточно для надёжного контакта
• Для многожильных проводов слегка скрутите жилы перед введением - это предотвратит выпадение отдельных проволочек
• Проверьте плотность зажима: после опускания рычага попробуйте легонько потянуть провод - он не должен выскочить
• Если планируете часто менять провода, используйте клеммник WAGO 222-413 вместо болтовых соединений - срок службы выше, а надёжность стабильнее
• Убедитесь, что суммарное сечение всех подключаемых проводов не превышает 2,5 мм2 - перегрузка вызывает нагрев и выход из строя
