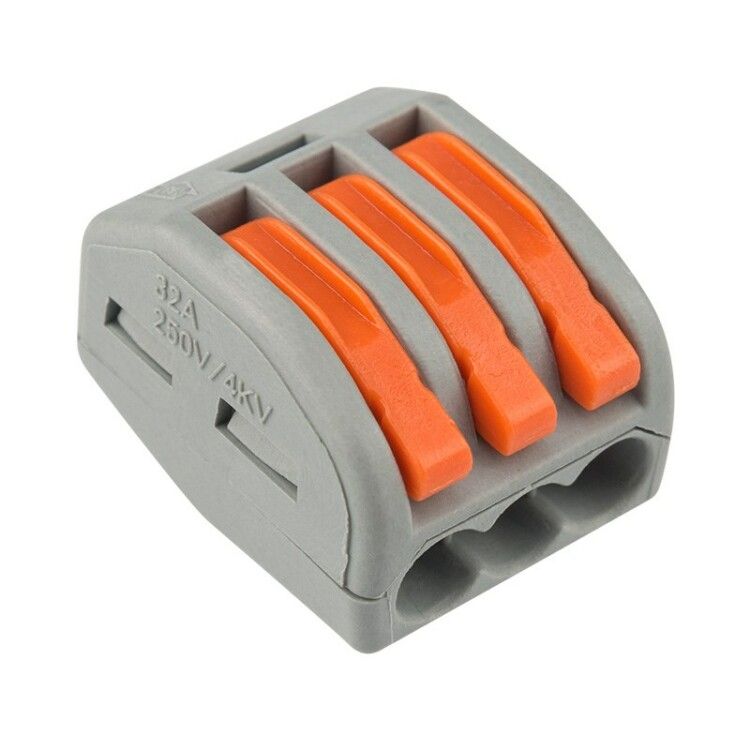

Универсальная клемма 3-проводная, серая (аналог Wago 222-413) (0,08-2,5/4 мм²) (50 шт./уп.) | 07-5253-4 REXANT MEET

Клемма строительно-монтажная 3-проводная 0.08-2.5/4 мм2 серая (50 шт. в упаковке) от REXANT - компактное, многоразовое устройство для надёжного соединения медных проводов в распределительных коробках, пультах управления и других точках монтажа. Артикулы etm07-5253-4 и 07-5253-4 обеспечивают совместимость с типичными задачами слаботочных и силовых цепей до 400 В.

Назначение и область применения

Эта клемма используется для временного или постоянного соединения медных одножильных и многожильных проводов в условиях строительства, ремонта и обслуживания электрооборудования. Подходит для установки в распределительных коробках, светильниках, автоматических выключателях, системах сигнализации, контрольных панелях и на объектах с ограниченным пространством. Применяется там, где требуется частая замена или диагностика соединений - например, при наладке оборудования или модернизации проводки.

Технические характеристики

• Количество зажимов: 3
• Номинальное напряжение: 400 В
• Номинальный ток: 32 А для одножильных проводов, 24 А для многожильных
• Поддерживаемое сечение: 0,08–4 мм2 (одножильные), 0,08–2,5 мм2 (многожильные)
• Материал корпуса: полиамид (высокая механическая прочность, термостойкий)
• Материал контактов: лужённая медь (устойчивость к окислению)
• Механизм зажима: стальная пружинная пластина с рычагом
• Цвет: светло-серый
• Габариты: 17×14,5×20,5 мм
• Рабочий температурный диапазон: –40…+85 C
• Количество в упаковке: 50 штук
• Классификация по AWG: 28–12

Совместимость и монтаж

Клемма работает только с медными проводами. Для правильного подключения:

1. Снимите изоляцию с провода точно по меткам на корпусе - слишком длинный зачисток снижает надёжность контакта.
2. Не допускайте резких изгибов зачищенного участка - они могут повредить жилы.
3. Поднимите оранжевый рычаг полностью перед введением провода.
4. Вставьте провод до упора в нужное гнездо, затем опустите рычаг до фиксации.
5. Избыток провода внутри клеммы не должен торчать - он не влияет на контакт, но затрудняет сборку.

Демонтаж выполняется аналогично: поднимите рычаг - провод легко вытягивается. Нельзя использовать инструменты для выталкивания - это повредит механизм.

На каждом гнезде есть технологическое отверстие - через него можно протестировать целостность соединения мультиметром без демонтажа.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида, обеспечивает базовую электрическую изоляцию. Соответствует требованиям безопасности для внутренних помещений с нормальной влажностью. Не предназначен для открытого монтажа вне защиты, в сырых помещениях или на улице. Отсутствие IP-класса указывает на необходимость установки в закрытые корпуса или распределительные коробки.

Преимущества

• Быстрая установка и снятие без паяльника, клещей или другого инструмента
• Фиксация провода происходит равномерно - риск перегрева и ослабления контакта минимален
• Компактный форм-фактор позволяет экономить место в плотных коробках
• Визуальный контроль состояния соединения через диагностическое отверстие
• Можно переиспользовать несколько раз без потери качества контакта

Ограничения применения

• Не применяйте с алюминиевыми, медно-алюминиевыми или покрытыми оловом проводами - возможен химический эффект и потеря контакта
• Не используйте в средах с высокой вибрацией без дополнительной фиксации - рычажный механизм может ослабнуть
• Не рассчитана на длительную работу выше 32 А - даже при нагрузке 30 А рекомендовано контролировать нагрев
• Не монтировать в местах с доступом воды, масла, агрессивных паров - материал не имеет герметизации
• Не применять в сетях переменного тока свыше 400 В - риск пробоя изоляции

Примеры использования

• Объединение трёх проводов освещения в распределительной коробке квартиры
• Подключение датчиков движения к контроллеру в системе “умный дом”
• Переход между старой и новой проводкой при капитальном ремонте
• Временные соединения при испытаниях оборудования на стенде
• Сборка панели управления станка с несколькими входящими сигналами

Практические советы

• Выбирайте клемму с учётом максимального сечения - лучше брать запас по площади, чем рисковать перегрузкой
• Проверяйте каждый контакт мультиметром сразу после монтажа - особенно важно при работе с многожильными проводами
• При использовании нескольких клемм рядом - соблюдайте минимальный шаг между ними, чтобы не перегревались соседние элементы
• Не забывайте про маркировку: если провода имеют цветовые различия - сохраняйте порядок подключения
• Храните в сухом месте - хотя корпус устойчив к влаге, попадание влаги на контакты может вызвать окисление
• Для массового монтажа удобнее работать с упаковкой из 50 штук - меньше времени тратится на доставку и смену партий
