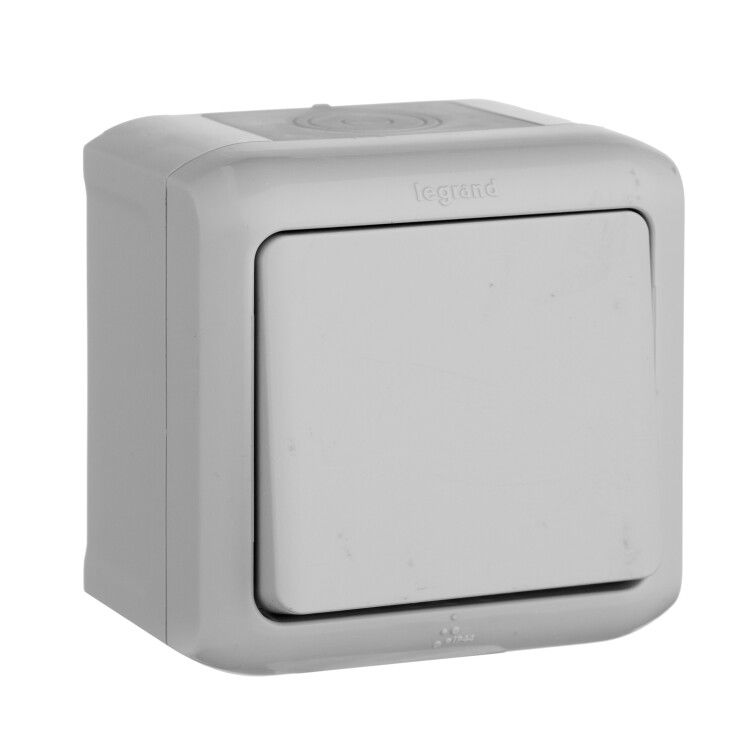

Выключатель 1-кл. ОП Quteo 10А IP44 250В 10AX сер. Leg 782330 Legrand

Выключатель одноклавишный наружный IP44 10А серый от Legrand (артикул 782330) - надёжный коммутационный аппарат для управления освещением в помещениях с повышенной влажностью или открытой установкой. Прост в монтаже, соответствует международным стандартам безопасности и рассчитан на длительную эксплуатацию в бытовых и производственных условиях.

Назначение и область применения

Выключатель одноклавишный наружный IP44 10А серый предназначен для ручного включения и отключения светильников, розеток и других нагрузок до 10 А в однофазных сетях переменного тока 250 В, 50 Гц. Подходит для установки в местах, где требуется защита от брызг воды и пыли - например, в ванных комнатах, на улице, в цехах, подъездах, гаражах и на объектах с временным электрооборудованием. Не предназначен для отключения токов короткого замыкания.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Частота: 50 Гц
• Степень защиты: IP44 - защищён от брызг воды со всех сторон и от твёрдых частиц размером более 1 мм
• Количество клавиш: 1
• Тип подключения: винтовые клеммы
• Максимальное сечение кабеля: 2,5 мм2
• Способ монтажа: открытый, на стену
• Тип крепления: винтовое
• Габариты: 70×70×51 мм
• Минимальная глубина монтажной коробки: 30 мм
• Диапазон температур: от -5 C до +40 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью эксплуатации в неотапливаемых помещениях
• Материал корпуса: пластик, без галогенов
• Цвет: серый (7035)
• Подсветка: есть - позволяет легко найти выключатель в темноте
• Схема подключения: 1-полюсный
• Комплектация: готов к установке - в сборе с рамкой и корпусом

Совместимость и монтаж

Выключатель одноклавишный наружный IP44 10А серый устанавливается на поверхность стены без необходимости штробления. Для монтажа необходима монтажная коробка глубиной не менее 30 мм - даже при открытой установке она обеспечивает безопасное расположение клемм. Кабель подключается через винтовые зажимы: затягивать необходимо равномерно, чтобы избежать повреждения жил. Максимальное сечение провода - 2,5 мм2; использование большего сечения запрещено. Выключатель совместим с другими изделиями серии Quteo, что удобно при расширении системы.

Безопасность и стандарты

Выключатель Legrand 782330 соответствует требованиям IEC 60669-1 и техническому регламенту ТР ТС 004/2011. Конструкция исключает случайное прикосновение к токоведущим частям. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при перегреве. Подсветка выполнена так, чтобы не нагревать корпус и не потреблять значительную мощность.

Преимущества

• Защита IP44 делает выключатель подходящим для влажных помещений и уличного монтажа
• Компактные размеры и единый дизайн серии Quteo обеспечивают эстетичный вид
• Подсветка клавиши улучшает управляемость в темноте без лишнего энергопотребления
• Простая система винтовых клемм - доступна для монтажа даже новичкам
• Пластиковый корпус устойчив к коррозии и химическим воздействиям

Ограничения применения

• Не предназначен для управления двигателями, светодиодными лентами с драйверами или высокомощными нагрузками выше 10 А
• Запрещено использовать в средах с постоянным погружением в воду, агрессивными парами или температурами ниже -5 C
• Не поддерживает автоматические функции, дистанционное управление или интеллектуальные протоколы
• Не совместим с системами, требующими многополюсные выключатели (например, трёхway-схемы)

Примеры использования

• Освещение в ванной комнате или туалете
• Уличный фонарь на входе в дом или во дворе
• Включение света в гараже или на чердаке
• Элемент управления в мастерской, на складе или в производственном цехе
• Временные осветительные сети на стройплощадках

Практические советы

• Перед монтажом обязательно отключите питание - даже при открытой установке опасность поражения током сохраняется
• Проверьте соответствие сечения кабеля: если используется медный провод больше 2,5 мм2 - используйте переходник или другой выключатель
• При закручивании винтов не переусердствуйте - можно повредить пластиковую клемму
• Если выключатель устанавливается вне помещения, убедитесь, что он расположен под крышей или в защищённой нише - IP44 не гарантирует защиту от прямого потока воды
• Для комплексного решения рекомендуется сочетать этот выключатель с другими элементами серии Quteo - они имеют одинаковые цвета, формы и крепления
