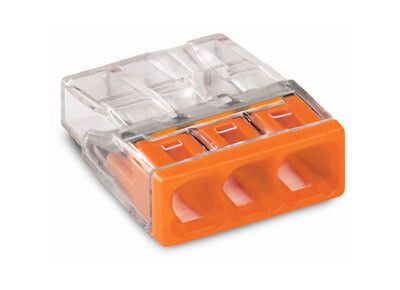

Клемма 3-х проводная 3х(0.5-2.5мм) для распред. коробки (без пасты) WAGO 2273-203

Клемма 3-проводная 3x(0.5–2.5мм) для одножильных проводников оранжевая/прозрачная (уп/100шт) от WAGO - компактное решение для безопасного и быстрого соединения одножильных медных проводов сечением 0,5–2,5 мм2. Артикул 2273-203 относится к серийному ряду 2273 и рассчитана на работу в распределительных коробках, шкафах управления и других местах, где важны надёжность, контроль и экономия места.

Назначение и область применения

Эта клемма используется для создания надёжных электрических соединений между одножильными медными проводами в слаботочных и силовых цепях. Подходит для монтажа в распределительных коробках, пультах управления, осветительных системах, автоматике оборудования и бытовой электронике. Особенно эффективна там, где требуется часто менять или проверять соединения - благодаря возможности визуального контроля и отсутствию необходимости использовать инструменты.

Технические характеристики

• Номинальное сечение провода: 0,5 – 2,5 мм2 - один тип клеммы покрывает три основных стандарта сечений
• Номинальное напряжение: 450 В - обеспечивает безопасную работу в сетях переменного тока до 450 В
• Номинальный ток: 24 А - выдерживает нагрузки типичных бытовых и промышленных устройств
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным перегрузкам и скачкам напряжения
• Рабочая температура: от -60 C до +105 C - работает в экстремальных условиях, включая холодные помещения и нагретые шкафы
• Материал корпуса: прозрачный термостойкий пластик - позволяет видеть внутреннее состояние соединения
• Цвет: оранжевый корпус с прозрачными участками - цветовая маркировка соответствует серии 2273
• Количество контактов: 3 - каждая клемма содержит три отдельных зажима
• Тип проводников: одножильные медные - совместима только с жесткими проводами, без гибкости выше 3-го класса

Совместимость и монтаж

Клемма 2273-203 монтируется на кабель - то есть провод заводится прямо в корпус без сверления, пайки или болтов. Для установки достаточно зачистить провод на нужную длину (указано на корпусе) и вставить его в зажим. Контакты фиксируются пружинным механизмом - никаких винтов или инструментов не требуется.

Для многожильных проводов (до 3-го класса гибкости) перед вставкой обязательна подготовка: конец провода должен быть обжат втулочным наконечником. Без этого возможен выход из строя клеммы из-за деформации жил.

Зажимы расположены линейно - это снижает риск перепутать провода и экономит пространство внутри коробки. На каждом входе указаны минимальная и максимальная длина зачистки - просто ориентируйтесь по меткам на корпусе.

Безопасность и стандарты

Клемма 2273-203 выполнена с учётом норм безопасности для электроустановок:

• Защита от случайного прикосновения - токоведущие части полностью закрыты корпусом
• Смотровые окна позволяют проверить качество зачистки и наличие провода в зажиме
• Гнёзда для тестирования - можно подключить щупы мультиметра без демонтажа
• Ударопрочный и теплостойкий материал корпуса - не трескается даже при низких температурах

Преимущества

• Не нужны инструменты - монтаж занимает несколько секунд
• Визуальный контроль - видно, правильно ли вставлен провод и не торчат ли жилы
• Цветовая маркировка - оранжевый цвет сразу указывает на типоразмер 0,5–2,5 мм2, что исключает путаницу при сборке
• Стандартные гнёзда для щупов - диагностика цепи без разборки
• Высокая механическая прочность - соединение не loosens при вибрации
• Один тип клеммы вместо трёх - не нужно хранить запас нескольких размеров

Ограничения применения

• Не многожильные провода без обжима - попытки вставить голый многожильный провод приведут к плохому контакту и перегреву
• Не предназначен для алюминиевых проводов - только меди
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, герметичность не гарантируется
• Не следует применять в средах с высокой концентрацией масла, растворителей или агрессивных паров - материал корпуса не устойчив ко всем химическим воздействиям

Примеры использования

• Объединение фазы, нуля и заземления в распределительной коробке квартиры
• Подключение датчиков движения, светильников и реле в шкафу автоматики
• Соединение проводов в системах видеонаблюдения и сигнализации
• Аппараты с частым обслуживанием - например, станки, где меняют кабели после ремонта

Практические советы

• Перед монтажом всегда проверьте длину зачистки - она должна точно соответствовать отметкам на корпусе клеммы 2273-203
• Если используете многожильный провод - обязательно обожмите его наконечником подходящего типа; не пробуйте вставить “сырой” провод
• Проверяйте плотность захода через прозрачные окна - если жила не дошла до упора, её надо заново ввести
• Храните клемму в сухом месте - хоть она и не боится температур, повышенная влажность может вызвать окисление контактов при длительном использовании
• При работе в ограниченном пространстве - группируйте несколько таких клемм рядом, чтобы минимизировать количество переходов
