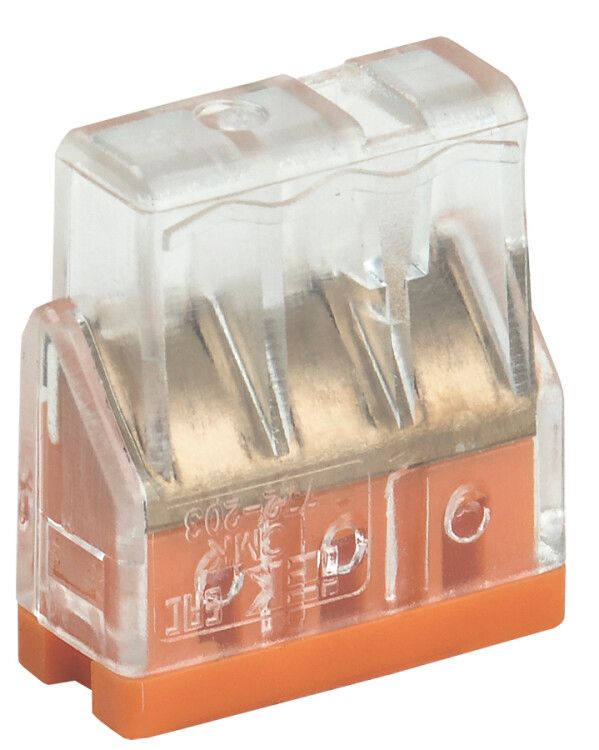

Клемма строительно-монтажная СМК 772-203 2.5 кв.мм 24А 3 контакта IEK UKZ30-203-004

Строительно-монтажная клемма СМК 772-203 (4 штуки в упаковке) от IEK предназначена для надёжного соединения медных и алюминиевых проводов в распределительных коробках, на щитах и при монтаже электрооборудования. Каждая клемма имеет три зажима, позволяет коммутировать провода сечением от 0,2 до 2,5 мм2, и рассчитана на длительную работу при токе до 24 А.

Назначение и область применения

Строительно-монтажная клемма СМК 772-203 используется для создания разъёмных соединений между проводниками в бытовых, промышленных и строительных электросетях. Подходит для монтажа в распределительных коробках, на этажных щитах, при подключении светильников, розеток, выключателей и другого оборудования. Особенно удобна там, где требуется одновременно соединить несколько проводов - например, фазу, ноль и заземление.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Номинальное сечение провода: 2,5 мм2
• Диапазон сечений: 0,2–2,5 мм2
• Количество зажимов: 3
• Способ монтажа: на кабель (зажимной механизм)
• Материал корпуса: самозатухающий пластик
• Материал контактов: лужёная латунь
• Цвет: оранжевый
• Срок службы: 10 лет

Совместимость и монтаж

Строительно-монтажная клемма СМК 772-203 совместима с одножильными и многожильными проводами из меди и алюминия. Для монтажа зачищают конец провода на 8–10 мм, вставляют в нужный зажим и затягивают винт отверткой. Все три зажима работают независимо - можно подключить, например, входящий фазный провод, выходящую фазу и заземление. Удобно использовать при замене старой проводки, когда нужно переподключить несколько жил без пайки.

Безопасность и стандарты

Корпус клеммы выполнен из самозатухающего пластика - материал не поддерживает горение, снижает риск возгорания при перегрузке. Лужёная латунь обеспечивает устойчивость к окислению, особенно важна при работе с алюминием. Продукт соответствует требованиям ГОСТ Р МЭК 60998-1-2002 для соединительных устройств. Напряжение 450 В позволяет применять клемму в сетях до 220/380 В переменного тока.

Преимущества

• Универсальность: один тип клеммы работает с медью и алюминием без переходников
• Три зажима позволяют компактно собирать ответвления без дополнительных элементов
• Легкий доступ к винтам - легко проверить и подтянуть соединение
• Ярко-оранжевый цвет делает клемму заметной при осмотре
• Высокая долговечность: срок службы 10 лет при правильном монтаже

Ограничения применения

• Не предназначен для работы с проводами сечением более 2,5 мм2 - попытки вставить больший провод повредят механизм
• Не рекомендуется для постоянного подключения силового оборудования с высокими импульсными нагрузками (например, частотных преобразователей)
• Не следует использовать в условиях постоянного воздействия воды или агрессивных сред - IP-защита не указана, значит, клемма не герметична
• Запрещено применять в цепях с током выше 24 А - возможен перегрев и деформация контактов

Примеры использования

• Разводка проводов в распределительной коробке: вход L/N/PE → выход к розеткам
• Подключение люстры с трёхпроводным кабелем (фаза, ноль, заземление)
• Переход от старой алюминиевой проводки к новому медному кабелю
• Обустройство временных электропитаний на объектах

Практические советы

• При использовании с алюминиевыми проводами обязательно зачистите концы и слегка протяните винты через 1–2 недели после установки - металл «течёт» и требует первоначальной подтяжки
• Не используйте клемму для многожильных проводов без наконечника - жилы могут выпасть из зажима
• Проверьте, чтобы все провода были полностью вставлены до упора - видно по уровню входа в гнездо
• Упаковка содержит 4 штуки - хватает для одного распределительного узла; запасайте по одной лишней клемме на случай брака
• Артикул ukz30-203-004 - узнаваемый в каталогах IEK, заказывайте по нему для точного совпадения
