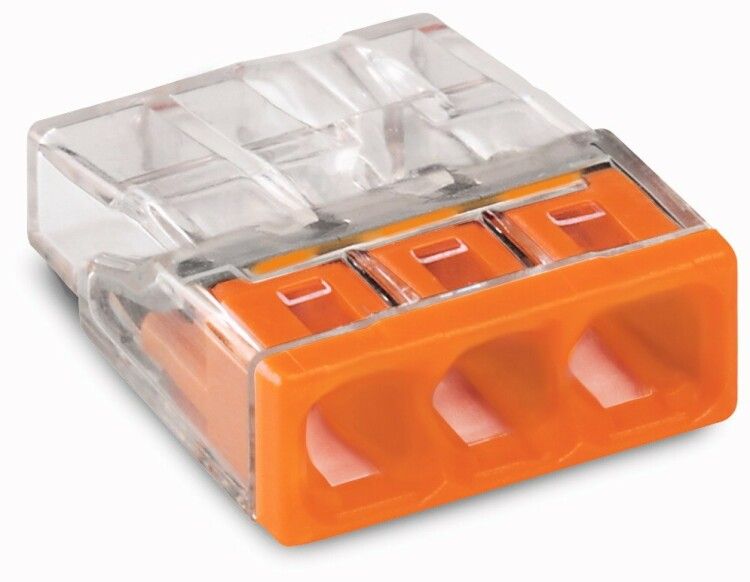

Клемма 3-х проводная 3х(0.5-2.5мм) для распред. коробки (с контактн. пастой "Alu-Plus") WAGO 2273-243

Клемма 3-проводная 3x(0.5–2.5 мм2) для распределительной коробки с контактной пастой Alu-Plus (упаковка 100 шт) от WAGO - надёжное решение для безопасного соединения медных и алюминиевых проводов в распределительных коробках. Артикул 2273-243 обеспечивает совместимость с широким спектром проводников и упрощает монтаж благодаря продуманной конструкции.

Назначение и область применения

Эта клемма используется для создания долговечных и безопасных соединений между проводами в распределительных коробках. Подходит для домашней и промышленной электропроводки: освещение, розеточные группы, системы управления, автоматика. Особенно эффективна там, где требуется комбинированное подключение меди и алюминия - например, при замене старых алюминиевых проводов на новые медные.

Технические характеристики

• Номинальное сечение провода: 0,5 – 2,5 мм2 (для одножильных и многожильных проводов)
• Для многожильных проводов с наконечником: 0,5 – 1,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В (максимальное - 450 В)
• Импульсное напряжение: 4 кВ - выдерживает скачки напряжения
• Рабочий температурный диапазон: от -35 C до +100 C
• Материал корпуса: самозатухающий пластик (UL94 V-0)
• Цвет: оранжевый - стандартизированная маркировка типа клеммы
• Количество зажимов: три отдельных канала
• Наличие контактной пасты Alu-Plus - внутри каждого зажима

Совместимость и монтаж

Клемма 3-проводная 3x(0.5–2.5 мм2) для распределительной коробки с контактной пастой Alu-Plus монтируется на кабель без инструментов. Для работы достаточно:

• Зачистить изоляцию провода до указанной метки на корпусе (не больше и не меньше)
• Вставить провод до упора - механизм зажимается автоматически
• Для многожильных проводов - обязательно использовать обжатые втулочные наконечники (класс гибкости до 3)

Линейное расположение трёх контактов снижает риск перепутывания проводов и компактно помещается даже в маленьких коробках. Прозрачная крышка позволяет видеть положение жилы, а смотровые окна - проверить качество зачистки. Все стандартные щупы мультиметров подходят к тестовым гнездам.

Безопасность и стандарты

Клемма соответствует требованиям безопасности Европейских норм IEC 60947-7-1 и EN 60664. Защита от случайного прикосновения реализована через закрытую конструкцию и высокий уровень изоляции. Контактная паста Alu-Plus препятствует образованию оксидной плёнки на алюминии, что исключает нагрев и возможное возгорание в месте соединения. Импульсное напряжение 4 кВ гарантирует устойчивость к сетевым помехам.

Преимущества

• Устраняет проблему окисления алюминиевых проводов - паста работает постоянно, без необходимости обслуживания
• Не требует затяжки винтов - монтаж занимает секунды
• Обеспечивает одинаковое усилие зажима для всех типов проводов - от тонкого до максимального сечения
• Цветовая маркировка и нанесённые на корпус значения сечений позволяют выбрать нужную клемму визуально
• Защищённые контакты снижают риск поражения током после установки
• Высокая плотность сборки - три соединения в одном устройстве вместо трёх отдельных клемм

Ограничения применения

• Не допускается использование без обжимных наконечников для многожильных проводов свыше 1,5 мм2 - это вызывает плохой контакт и выход из строя
• Не предназначен для постоянного погружения в жидкость - хотя IP-защита есть, она не указана явно; лучше применять в сухих помещениях
• Не рекомендовано подсоединять провода большего сечения - выше 2,5 мм2 - это может деформировать механизм
• Не следует использовать в условиях постоянных механических нагрузок или вибраций без фиксации корпуса

Примеры использования

• Переход с алюминиевой проводки на медную в квартире - одна клемма заменяет два болтовых соединения
• Подключение светильников в потолочных коробках - три провода (фаза, ноль, заземление) легко располагаются рядом
• Монтаж терморегуляторов, датчиков движения - минимизация числа элементов в ограниченном пространстве
• Профессиональная электромонтажная работа на объектах с большим количеством ответвлений - скорость и надёжность важнее времени

Практические советы

• Всегда используйте клемму 3-проводную 3x(0.5–2.5 мм2) для распределительной коробки с контактной пастой Alu-Plus именно там, где есть алюминий - её преимущество проявится сразу
• Чтобы не перепутать типоразмеры, ориентируйтесь на цвет: оранжевый = этот типоразмер, другие цвета - другие сечения
• Проверьте длину зачищенного участка по отметкам на корпусе - слишком длинная жила может задеть соседний контакт
• При работе с несколькими клеммами одного типа храните их в оригинальной упаковке - так легче найти нужную при ремонте
• Артикул 2273-243 часто используют в комплексных проектах - заказывайте партиями по 100 штук, чтобы не было перебоев в работе
