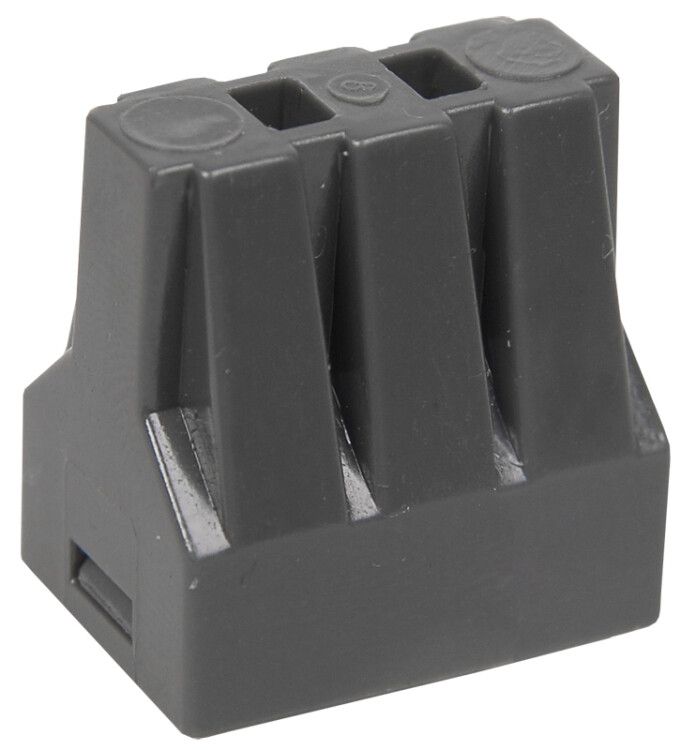

Клемма строительно-монтажная СМК 773-306, 6 контактов, 24А IEK (ИЭК) UKZ-001-306

Строительно-монтажная клемма СМК 773-306 с пастой от IEK - надёжное решение для соединения медных и алюминиевых проводников сечением до 2,5 мм2 в распределительных коробках, щитах и на объектах строительства и ремонта. Артикул ukz-001-306 обеспечивает безопасное ответвление и постоянный контакт даже в условиях повышенной влажности благодаря внутренней антикоррозийной пасте.

Назначение и область применения

Строительно-монтажная клемма СМК 773-306 с пастой используется для создания разъёмных и неразъёмных соединений между проводниками в электрических цепях до 400 В. Подходит для монтажа в распределительных коробках, силовых шкафах, на этажных щитах и других местах, где требуется надёжное соединение без сварки или пайки. Особенно эффективна при соединении меди и алюминия - материал пасты предотвращает окисление на границе контакта.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 25 А
• Рабочее сечение провода: 1,5–2,5 мм2 (для одножильных и многожильных проводников без наконечников)
• Количество входов: 6
• Тип подключения: пружинный зажим - без инструментов, просто вставьте провод
• Материал корпуса: самозатухающий ПВХ (не поддерживает горение)
• Материал контактов: лужёная латунь - устойчив к коррозии и обеспечивает хорошую проводимость
• Цвет: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-306 с пастой совместима с:

• Медными одножильными проводами (например, ПВС, ВВГ)
• Алюминиевыми одножильными проводами (например, АПВ)
• Гибкими многожильными проводами без наконечников - при сечении 1,5–2,5 мм2

Монтаж выполняется без инструментов: введите провод в каждый из 6 каналов до упора - пружинный механизм автоматически фиксирует жилу. Для лучшего контакта рекомендуется зачистить изоляцию на 8–10 мм. Клемма крепится на DIN-рейку или фиксируется в коробке с помощью боковых выступов.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ, соответствует требованиям пожарной безопасности. Материал контактов - лужёная латунь - снижает риск нагрева при работе на номинальном токе. Применение антикоррозийной пасты исключает образование оксидной плёнки на алюминиевых проводах, что повышает долговечность соединения. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Не требует затяжки винтов - экономит время при монтаже
• Паста внутри предотвращает окисление при соединении меди и алюминия - исключает перегрев и обрыв
• Высокая плотность контакта за счёт увеличенного объёма латунных элементов
• Удобная компактная форма - занимает мало места в распределительной коробке
• Серый цвет корпуса позволяет легко отличать её от других типов клемм

Ограничения применения

• Не предназначен для проводов сечением менее 1,5 мм2 - возможен слабый контакт
• Не рассчитана на многожильные провода с наконечниками - они не войдут в зажим
• Не следует использовать в открытых наружных установках без защиты от прямого попадания воды - IP-класс не указан, значит, нет гарантии против брызг
• Не рекомендовано применение в цепях с импульсными нагрузками выше 25 А - возможен перегрев

Примеры использования

• Объединение трёх медных проводов от освещения и двух алюминиевых от розеток в распределительной коробке квартиры
• Ответвление питания для нового светильника от существующей алюминиевой линии
• Соединение проводов в щите на этаже после замены старой проводки
• Подключение датчиков и контроллеров в системах автоматизации с использованием смешанных материалов

Практические советы

• Перед вводом провода обязательно удалите изоляцию - оставьте 8–10 мм голой жилы. Большая длина не нужна - лишнее может заклинить механизм.
• При соединении алюминиевого провода - не перетягивайте! Он мягче меди, и давление уже задаёт пружина.
• Если провод гибкий и состоит из множества тонких жил - перед введением слегка скрутите их руками, чтобы не выпали.
• Проверяйте прочность соединения легким потягиванием каждого провода после монтажа - он должен держаться без усилий.
• Не используйте эту клемму для высоких частот или переменных токов выше 50 Гц - она предназначена для сетей 50 Гц, 220/380 В.
• Артикул ukz-001-306 - это тот же продукт, что и СМК 773-306 с пастой; проверяйте соответствие при заказе.
