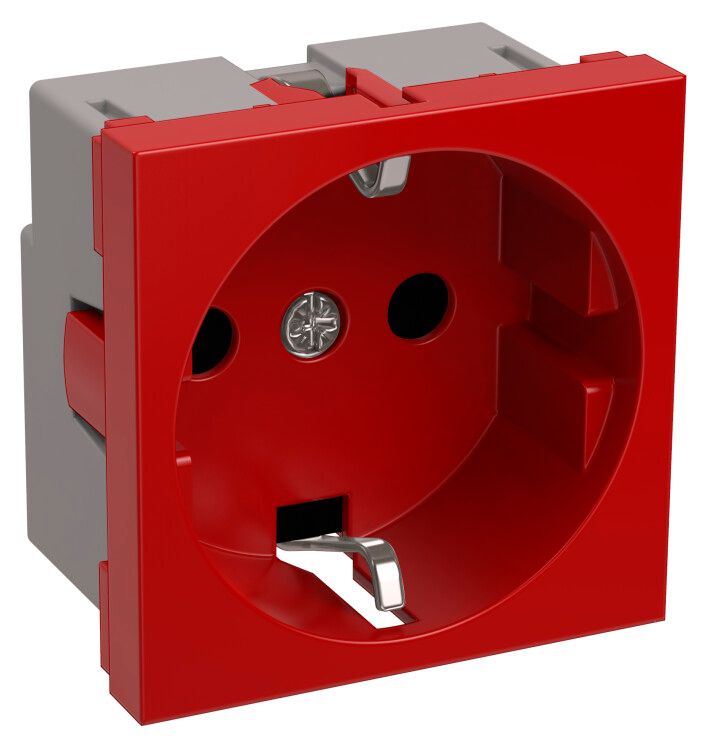

Розетка силовая с заземлением красная РКС- 20-32-П-К - CKK-40D-RSZK2-K04-K IEK

Розетка силовая с заземлением 2-к (на 2 модуля) 45х45 красная РКС-20-32-П-К - это защищённый комбинированный электроустановочный элемент серии PRIMER от IEK, предназначенный для скрытой установки в кабель-каналах и распределительных коробках. Устройство обеспечивает безопасное подключение одиночного силового устройства с заземлением, дифференциальной защитой и подавлением перенапряжений.

Назначение и область применения

Розетка силовая с заземлением 2-к (на 2 модуля) 45х45 красная РКС-20-32-П-К используется для подключения мощного оборудования, требующего надёжного заземления и защиты от утечек тока. Подходит для установки в системах электромонтажа с применением кабель-каналов «Праймер» или коробок КМКУ. Применяется на производствах, в мастерских, на объектах ЖКХ и в административных зданиях там, где требуется подключение станков, насосов, сварочных аппаратов и другого силового оборудования.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество розеток: 1
• Сечение кабеля: до 2,5 мм2
• Габариты: 45×45×40 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Материал корпуса: пластик, глянцевая отделка
• Цвет: красный
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые
• Срок службы: 10 лет
• Тип подключения: винтовые клеммы
• Тип монтажа: скрытая установка
• Крепление: защёлка для фиксации в рамке 45×45 мм
• Наличие защиты: дифференциальный токовый автомат, защита от перенапряжений, предотвращение случайного прикосновения
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Розетка силовая с заземлением 2-к (на 2 модуля) 45х45 красная РКС-20-32-П-К совместима с любыми рамками серии PRIMER и другими изделиями стандарта 45×45 мм. Монтируется в кабель-каналы типа «Праймер» или коробки КМКУ. Для установки необходимо:

• Заготовить отверстие в стене или канале соответствующих размеров;
• Подвести кабель сечением до 2,5 мм2 к винтовым клеммам L, N, PE;
• Фиксировать механизм защёлкой - не требует дополнительных креплений;
• Убедиться, что накладка плотно прилегает к поверхности.

Не рекомендуется использовать в условиях повышенной влажности или открытых площадках из-за низкой степени защиты IP20.

Безопасность и стандарты

Розетка силовая с заземлением 2-к (на 2 модуля) 45х45 красная РКС-20-32-П-К оснащена тройной защитой: дифференциальным токовым автоматом (защита от утечек), устройством против перенапряжений и механическими шторками, препятствующими доступу к контактам. Соответствует требованиям ТУ 2291-001-1436938-2008. Обеспечивает класс безопасности II - двойная изоляция. Индикация выполнена выпуклым символом для быстрого определения положения.

Преимущества

• Объединяет три функции - розетка + УЗО + защита от скачков напряжения - в одном модуле, экономя место в щите.
• Удобная защёлка позволяет менять или заменять устройство без демонтажа всей рамки.
• Глянцевая поверхность легко моется, не царапается при регулярном обслуживании.
• Совместимость со всеми продуктами серии PRIMER упрощает проектирование и сборку распределительных систем.
• Срок службы 10 лет гарантирует долговременную работу даже при высоких нагрузках.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 исключает воздействие влаги и пыли.
• Максимальное сечение кабеля - 2,5 мм2; нельзя подключать провода большего диаметра.
• Не подходит для помещений с постоянным уровнем влажности выше 80% (например, бассейны, парилки).
• Требуется обязательное заземление - без него не будет работать дифференциальная защита.
• Не рассчитана на многократное подключение/отключение тяжёлых потребителей (более 1000 циклов в год); для таких задач лучше использовать промышленные розетки.

Примеры использования

• Подключение сварочного аппарата на производстве.
• Розетка для насоса в канализационной камере с кабель-каналом «Праймер».
• Питание компрессора в автосервисе.
• Аппараты для ремонта техники в мастерской с установленными распределительными коробками КМКУ.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 2,5 мм2 вызывает нагрев и выход из строя.
• При использовании в кабель-каналах «Праймер» убедитесь, что глубина ниши достаточна для размещения механизма (40 мм).
• Не закрывайте розетку декоративными панелями, несовместимыми с типом 45×45 - возможен перегрев.
• Проверяйте целостность заземляющего контакта перед первым включением - особенно важно для защиты от перенапряжений.
• Для удобства обслуживания используйте эту розетку в сочетании с аналогичными выключателями и информационными розетками серии PRIMER - единый стиль и совместимость всех элементов снижают риск ошибок при монтаже.
