Рамка и суппорт для кабель-каналов Праймер на 4 модуля, 60 мм, 80х40, 150х60 | CKK-40D-RSU4-060-K01 IEK

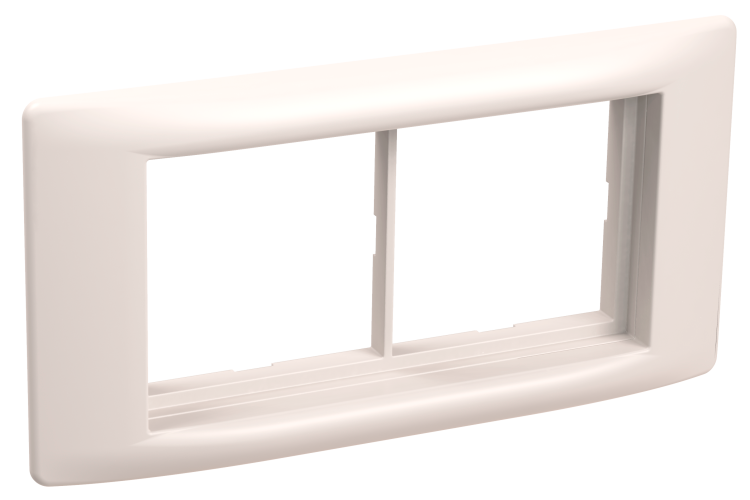

Рамка и суппорт для кабель-канала на 4 модуля, 60 мм от IEK (ИЭК) - элемент крепления для установки модульных устройств внутри кабель-каналов серии PRIMER. Артикул ckk-40d-rsu4-060-k01 обеспечивает надёжную фиксацию оборудования в горизонтальной плоскости, сохраняя доступ к кнопкам и индикаторам.

Назначение и область применения

Рамка и суппорт для кабель-канала на 4 модуля, 60 мм предназначена для монтажа модульных электроустановочных изделий (например, автоматических выключателей, УЗО, реле) внутрь кабель-каналов. Подходит для электромонтажных работ в помещениях с нормальными условиями эксплуатации - офисах, жилых зонах, производственных корпусах. Используется исключительно совместно с кабель-каналами серии PRIMER.

Технические характеристики

• Количество постов: 4 (2 поста по 45×45 мм или 4 модуля по 45×22,5 мм)
• Установочная ширина: 60 мм - соответствует ширине монтажной ниши в кабель-каналах PRIMER 80×40 и 150×60
• Материал: полистирол - прочный, устойчивый к механическим воздействиям пластик
• Цвет: белый, матовая поверхность
• Степень защиты: IP20 - защищает от контакта с пальцами и твёрдыми предметами, но не от воды и пыли
• Оrientация монтажа: горизонтальная
• Тип крепления: фиксация через боковые защёлки в профиль канала

Совместимость и монтаж

Рамка и суппорт для кабель-канала на 4 модуля, 60 мм совместима только с кабель-каналами PRIMER следующих типоразмеров:

• CKK-40D-80-040
• CKK-40D-150-060

Для установки в канал 150×60 требуется дополнительно использовать несущую перегородку CKK-40D-NP-150-060-K01, чтобы обеспечить жёсткую опору. После монтажа устройства и рамки - закрывается двумя крышками CKK-40D-KR75-K01.

Монтаж выполняется путём вставки суппорта в профиль канала до щелчка. Нельзя использовать с другими сериями кабель-каналов - несовместимые габариты не позволят зафиксировать рамку.

Безопасность и стандарты

Степень защиты IP20 соответствует требованиям ГОСТ Р 51317.1-99 для внутренних установок. Применяется только в сухих помещениях без риска попадания жидкостей. Не предназначен для открытой установки на улице или во влажных средах (ванная, цех с мойкой).

Преимущества

• Фиксирует модули точно по центру монтажной ниши - предотвращает перекос и затруднённый доступ к клавишам
• Не требует сверления или дополнительного крепежа - монтируется за считанные секунды
• Сохраняет эстетичный вид: белый цвет и гладкая поверхность гармонируют с любым интерьером
• Совместима со всеми стандартными модулями 45×45 мм и 45×22,5 мм

Ограничения применения

• Не используется вне кабель-каналов PRIMER - не имеет самостоятельного крепления
• Не подходит для установки в условиях повышенной влажности, запылённости или температур ниже 0C - материал не рассчитан на экстремальные условия
• Не допускается применение с кабель-каналами других брендов - отличаются геометрия и глубина профиля
• Не рекомендуется для монтажа тяжёлых устройств (более 1,5 кг на один пост) - риск деформации пластика

Примеры использования

• Установка группы автоматов и УЗО в распределительном щите, спрятанном в стене с использованием кабель-канала PRIMER 150×60
• Монтаж реле времени и терморегуляторов в коридоре с прямыми проводами в кабель-канале 80×40
• Обустройство точечных розеток и выключателей в офисе с минималистичным дизайном - все коммуникации скрыты в канале, рамка остаётся невидимой до момента открывания крышек

Практические советы

• Перед монтажом проверьте ширину монтажной ниши - она должна быть строго 60 мм. Отклонение даже на 1–2 мм может помешать фиксации.
• Если используете канал 150×60 - обязательно установите несущую перегородку CKK-40D-NP-150-060-K01. Без неё рамка будет болтаться, что опасно при нагрузках.
• Не пытайтесь вставить рамку в канал с уже смонтированными проводами - сначала уложите кабели, потом вставляйте суппорт.
• Артикул ckk-40d-rsu4-060-k01 всегда заказывайте в комплекте с крышками и перегородками - так вы избежите задержек при сборке.
• При необходимости замены одного модуля - можно демонтировать только рамку, не трогая остальные элементы системы.
