Выключатель одноклавишный на 2 модуля. ВКО-21-00-П | CKK-40D-VO2-K01 IEK

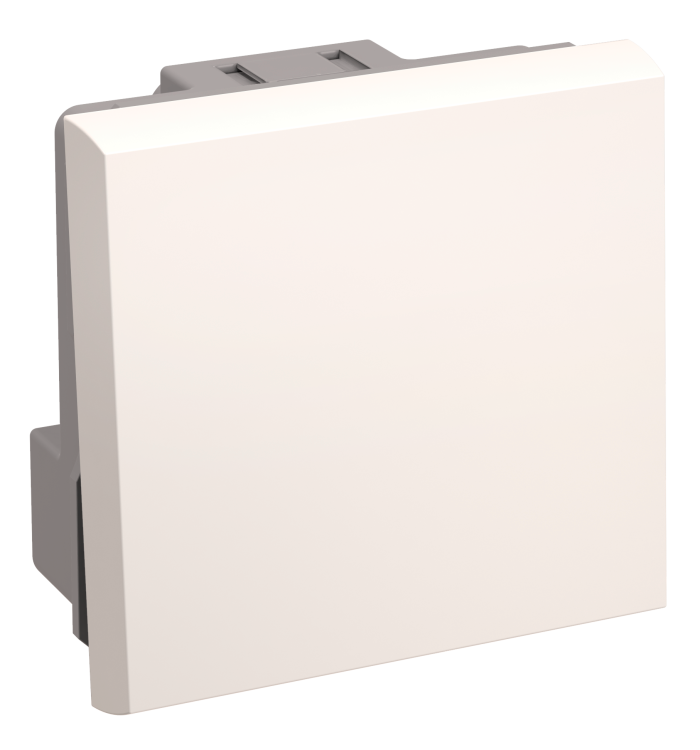

Выключатель одноклавишный на 2 модуля 10А IP20 ВКО-21-00-П белый - это надёжный элемент для управления освещением и бытовыми приборами в жилых и офисных помещениях. Произведённый компанией IEK в серии PRIMER, он сочетает простую конструкцию, совместимость с кабель-каналами и долгий срок службы - 15 лет.

Назначение и область применения

Выключатель одноклавишный на 2 модуля 10А IP20 ВКО-21-00-П белый используется для включения и отключения однофазных электрических цепей с напряжением до 220 В и током до 10 А. Подходит для управления светильниками, розетками, вентиляторами и другими нагрузками в условиях сухих помещений. Применяется в системах внутренней проводки квартир, офисов, школ и других объектов с закрытым монтажом.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Частота: 50 Гц
• Количество полюсов: 1
• Количество клавиш: 1
• Количество модулей: 2 (45×45 мм)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2
• Способ подключения: винтовые зажимы
• Материал корпуса: пластик, без галогенов
• Цвет: белый, глянцевая отделка
• Способ монтажа: скрытый (в подрозетники)
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Размеры: 45×45×36,6 мм
• Соответствие нормативам: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Выключатель одноклавишный на 2 модуля 10А IP20 ВКО-21-00-П белый рассчитан на установку в стандартные подрозетники глубиной не менее 40 мм. Он фиксируется за счёт распорных лапок и двух винтов - так же, как и другие изделия серии PRIMER. Совместим с кабель-каналами, розеточными блоками и коробками типа КМКУ. Для монтажа используйте медный кабель сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвертки. Устанавливается в один пост, занимает два модуля (45×45 мм), что позволяет легко комбинировать с другими устройствами в одной рамке.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 2291-001-1436938-2008. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от влаги - поэтому не применяется в ванных, банях, на улице или сырых помещениях. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Конструкция выполнена из самозатухающего пластика, что повышает пожарную безопасность.

Преимущества

• Простая и проверенная конструкция - минимум отказов при правильной установке
• Совместимость со всей серией PRIMER - можно собирать единые блоки с розетками, кнопками и переходниками
• Глянцевая белая поверхность легко моется и хорошо сочетается с интерьером
• Фиксация двумя способами - лапками и винтами - гарантирует прочную посадку даже в старых подрозетниках
• Срок службы 15 лет - экономия на замене в течение всего срока эксплуатации здания

Ограничения применения

• Не подходит для влажных помещений (ванна, бассейн, уличные участки) из-за низкой степени защиты IP20
• Запрещено использовать для нагрузок выше 10 А - например, мощных нагревателей или кондиционеров
• Не имеет подсветки - в темноте сложно найти клавишу, если нет внешнего освещения
• Не рекомендуется для установки в местах с высокой запылённостью - IP20 не предохраняет от попадания пыли
• Требует точного подбора глубины подрозетника - слишком малая глубина затруднит монтаж

Примеры использования

• Управление потолочным светильником в спальне
• Отключение розетки в детской комнате через выключатель
• Компонент в блоке “выключатель+розетка” в коридоре
• Установка в кабель-канале на стене в офисном помещении
• Замена старого выключателя в хрущёвке при капитальном ремонте

Практические советы

• Перед монтажом всегда отключите питание - даже при небольшом токе есть риск поражения
• Плотно затягивайте винты, но не переусердствуйте - можно повредить контактную группу
• Проверьте соответствие сечения кабеля - 2,5 мм2 максимум; более толстый провод не войдёт
• Если монтируете в кабель-канал, убедитесь, что канал имеет достаточную ширину - 45 мм - чтобы поместился механизм
• При сборке нескольких устройств в одном блоке - выбирайте все элементы из серии PRIMER, чтобы избежать перекосов и щелей между рамками
• Для удобства обслуживания сохраняйте схему подключения - этот выключатель работает по классической схеме: фаза на вход, фаза на выход к нагрузке
