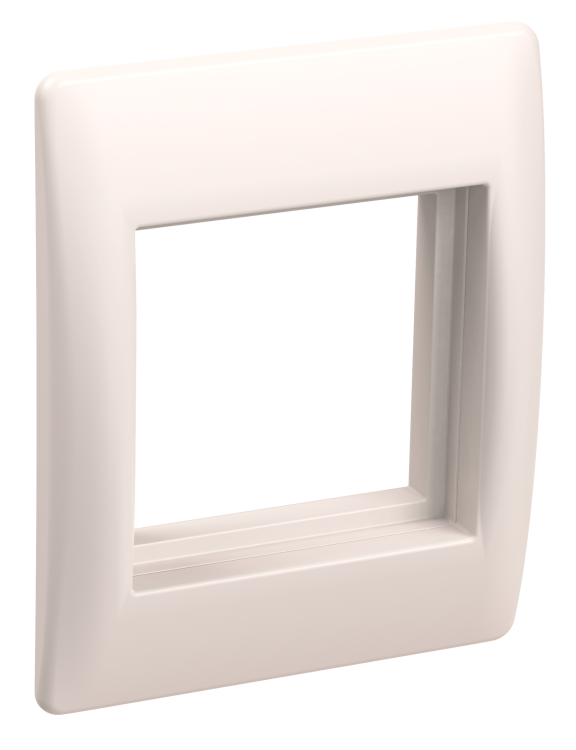

Рамка и супорт для кабель-каналов Праймер универсал на 2 модуля | CKK-40D-RU2-K01 IEK

Рамка и суппорт универсальные для кабель-каналов на 2 модуля белые (арт. CCK-40D-RU2-K01, IEK) предназначены для надёжного крепления модульных устройств внутри кабель-каналов серии PRIMER. Это решение упрощает сборку распределительных шкафов и позволяет организовать компактную проводку в помещениях с открытой прокладкой.

Назначение и область применения

Рамка и суппорт универсальные для кабель-каналов на 2 модуля белые используются для фиксации модульных элементов - автоматических выключателей, УЗО, реле, контакторов - внутрь кабель-каналов серии PRIMER. Подходят для электромонтажных работ в жилых, офисных и промышленных объектах, где требуется эстетичная и защищённая организация проводки. Особенно эффективны там, где невозможно использовать традиционные подрозетники или корпуса.

Технические характеристики

• Тип изделия: рамка с суппортом
• Количество мест для установки: 3 (1 место 45×45 мм + 2 места 45×22,5 мм)
• Материал: полистирол
• Цвет: белый, глянцевая отделка
• Степень защиты IP20 - защита от доступа пальцами, но не от воды и пыли
• Оrientация монтажа: горизонтальная
• Способ монтажа: скрытый - крепится внутрь профиля кабель-канала
• Поддерживает установку модулей шириной до 45 мм

Совместимость и монтаж

Рамка и суппорт универсальные для кабель-каналов на 2 модуля белые совместимы со всеми типоразмерами кабель-каналов серии PRIMER. Для установки в канал 150×60 мм обязательна использование несущей перегородки CKK-40D-NP-150-060-K01 - она обеспечивает прочную опору. После монтажа рамки канал закрывается двумя крышками CKK-40D-KR75-K01. Монтаж выполняется путём вставки суппорта в профиль канала и фиксации через боковые зацепы - никаких дополнительных крепежей не требует.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего монтажа в условиях сухих помещений. Степень защиты IP20 исключает контакт с живыми частями при случайном прикосновении пальцем, но не предназначен для использования во влажной среде, на улице или в зонах с высокой запылённостью.

Преимущества

• Универсальное сочетание трёх мест под модули - можно комбинировать однополосный и двухполосный аппараты
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Не требует сверления или дополнительных креплений - экономит время при монтаже
• Совместимость с серийными решениями IEK PRIMER снижает риск несоответствия деталей

Ограничения применения

• Не применяются вне кабель-каналов серии PRIMER - другие системы не поддерживают форму и замки суппорта
• IP20 не допускает применение в сырых помещениях, банях, на улице или в цехах с брызгами жидкости
• Не подходят для установки крупногабаритных устройств шириной более 45 мм
• Требуется обязательно использовать несущую перегородку при работе с каналом 150×60 - без неё возможен прогиб или деформация

Примеры использования

• Обустройство распределительных щитов в квартире с использованием кабель-канала на стене
• Фиксация УЗО и автоматов вдоль технологического коридора на заводе
• Монтаж реле управления освещением в офисе с декоративным кабель-каналом
• Аппараты защиты в системах слаботочного оборудования (например, домофоны, сигнализации)

Практические советы

• Перед заказом проверьте точный типоразмер вашего кабель-канала - особенно глубину и ширину профиля
• Если используете канал 150×60, всегда берите несущую перегородку CKK-40D-NP-150-060-K01 - без неё рамка будет болтаться
• Чтобы избежать повреждения пластиковой рамки при затяжке винтов, не переусердствуйте с моментом затяжки - достаточно легкого усилия
• Для удобства обслуживания располагайте устройства так, чтобы кнопки и рычаги были свободно доступны после закрытия крышек
• Рамка и суппорт универсальные для кабель-каналов на 2 модуля белые (CCK-40D-RU2-K01) лучше всего сочетаются с другими элементами серии PRIMER от IEK - это гарантирует герметичность и соответствие нормам сборки
