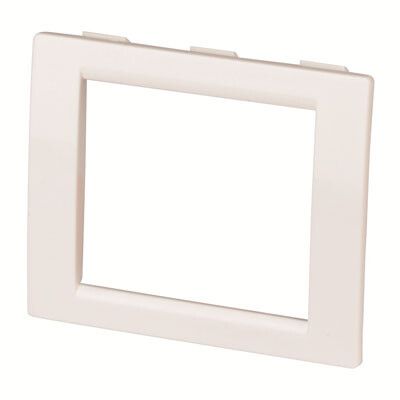

Рамка универсальная Viva, Brava, 2 модуля, белая DKC (ДКС) F00011

Рамка универсальная 2 модуля белая от DKC (ДКС), артикул f00011 - комплектующий элемент для монтажа электроустановочных устройств серии Viva в кабель-каналах и колоннах In-liner. Предназначена для скрытой установки, обеспечивает эстетичный вид и надежную фиксацию модулей 45×45 мм.

Назначение и область применения

Рамка универсальная 2 модуля белая используется для декоративного оформления и фиксации электроустановочных изделий серии Viva и аналогичных модулей размером 45×45 мм. Подходит для установки внутри пластиковых коробов In-liner Front, алюминиевых коробов и колонн In-liner Aero, а также напольных башенок BUS. Применяется там, где требуется скрытый монтаж и единый внешний вид группы устройств - например, в офисах, жилых помещениях, на производстве.

Технические характеристики

• Тип изделия: рамка универсальная, 2 поста, 2 отсека
• Материал: АБС-пластик - прочный, ударопрочный, не выгорает под UV
• Цвет: белый, глянцевое покрытие с лакировкой - легко моется, не царапается
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, не предназначена для контакта с водой
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, без экстремальных температур и повышенной влажности
• Габаритные размеры: 54×46×54 мм
• Ширина крышки: 43 мм - соответствует стандартному размеру модулей 45×45 мм
• Оrientация монтажа: горизонтальная и вертикальная - можно устанавливать как в ряд, так и стоя
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Тип обработки: глянцевая лакированная поверхность - высокая износостойкость

Совместимость и монтаж

Рамка универсальная 2 модуля белая (f00011) устанавливается поверх специализированных каркасов серии Viva:

• F0000M - базовый металлический каркас
• F0000MB - каркас с заземлением
• F0000A - алюминиевый каркас
• F0000L - каркас для легкой установки

Фиксация осуществляется безвинтовым зажимным механизмом - достаточно плотно прижать рамку к каркасу до щелчка. Монтаж скрытый: рамка полностью закрывает каркас, не требует дополнительных отверстий или крепежа. Для сборки нескольких модулей используйте одну рамку на один каркас - две рамки потребуют два отдельных каркаса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP40 исключает контакт с проводящими частицами, но не защищает от влаги - не применяйте в сырых зонах (ванная, кухня, подвал). Отсутствие галогенов в составе снижает риск образования ядовитых веществ при перегреве или возгорании.

Преимущества

• Универсальность - совместима со всеми основными каркасами серии Viva
• Быстрый монтаж - безвинтовое крепление экономит время при установке
• Эстетика - глянцевая белая поверхность гармонирует с современной отделкой интерьеров
• Прочность - АБС-пластик выдерживает механические нагрузки при эксплуатации
• Чистота - лакированная поверхность не собирает пыль и легко протирается

Ограничения применения

• Не предназначен для открытой установки - работает только внутри кабель-каналов и колонн
• IP40 не позволяет использовать в условиях повышенной влажности или возможного попадания воды
• Подходит только для модулей 45×45 мм - не совместим с другими форматами (например, 58×58 мм)
• Не рекомендовано применение вне помещений или в местах с частыми температурными скачками ниже -10C и выше +40C

Примеры использования

• Установка выключателей и розеток серии Viva в офисном кабель-канале In-liner Front
• Обустройство распределительных точек в алюминиевой колонне In-liner Aero на производстве
• Монтаж групповых устройств в напольной башенке BUS в торговом зале
• Скрытое размещение автоматических выключателей в жилом доме с современной отделкой стен

Практические советы

• Перед монтажом проверьте соответствие размера каркаса - рамка f00011 рассчитана именно на одиночный 2-модульный каркас, а не на два отдельных
• При использовании в системах с заземлением выбирайте каркасы F0000MB - они обеспечивают надежный контакт с корпусом устройства
• Не используйте силу при установке - если рамка не фиксируется, проверьте правильность положения каркаса
• Для многомодульных решений комбинируйте несколько рамок f00011 - одна рамка = один каркас
• При необходимости замены - просто оттяните рамку на себя, она легко освобождается от зажимов
