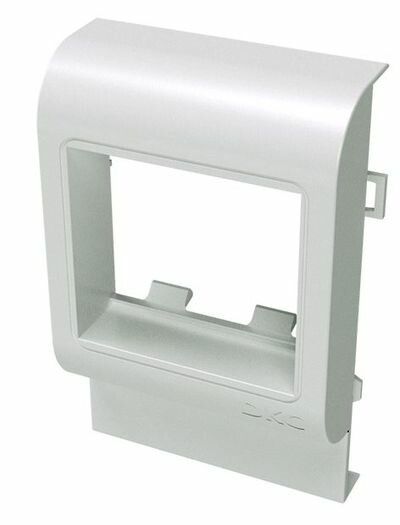

Рамка-суппорт 2 поста для BRAVA PDA-BN 120 IN-Liner - 10463 ДКС

Рамка-суппорт под 2 модуля BRAVA PDA-BN 120 IN-Liner - это компактный установочный элемент для скрытой фиксации двух модулей внутри кабель-канала серии In-Liner Classic. Бренд DKC (ДКС) предлагает эту модель как часть экосистемы BRAVA, обеспечивая совместимость с другими элементами системы и надежное крепление без инструментов.

Назначение и область применения

Рамка-суппорт под 2 модуля BRAVA PDA-BN 120 IN-Liner предназначена для внутренней установки в пластиковые кабель-каналы серии In-Liner Classic. Она служит основой для монтажа двух модулей управления - например, выключателей, розеток или других устройств BRAVA. Применяется в помещениях с закрытыми кабельными трассами: офисах, квартирах, общественных зданиях. Подходит для систем, где важна чистота линии и минимальная видимость оборудования.

Технические характеристики

• Количество постов: 2 - позволяет установить два модуля рядом
• Количество отсеков: 2 - каждый отсек рассчитан на один модуль
• Диаметр отверстия: 43 мм - соответствует стандартному размеру посадочных мест для модулей BRAVA
• Установочная высота: 43 мм - глубина, необходимая для монтажа в канал
• Ширина крышки: 120 мм - точный размер, совпадающий со стандартным шагом кабель-каналов In-Liner
• Тип крепления: Безвинтовое зажимное - фиксируется защелкиванием, без шурупов
• Материал: АБС-пластик (ABS) - ударопрочный, устойчив к царапинам
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не герметична
• Оrientация монтажа: Вертикальная - предназначен для установки в вертикально ориентированные кабель-каналы
• Покрытие: Глянцевое декоративное - белый цвет, не требует окраски после монтажа
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Не содержит галогенов - безопасен при горении, соответствует экологическим нормам
• Тип обработки поверхности: Глянцевый - легко моется, не задерживает пыль
• Цвет: Белый - сочетается с большинством интерьеров
• Тип изделия: Аксессуар
• Тип устройства: Установочный модуль кабель-канала

Совместимость и монтаж

Рамка-суппорт BRAVA PDA-BN 120 IN-Liner совместима исключительно с кабель-каналами серии In-Liner Classic от DKC. Монтаж выполняется в уже смонтированный канал: рамка вставляется в проём, затем защелкивается с помощью боковых зажимов. Для установки модулей необходимо заранее подготовить отверстия в стене канала - они должны точно совпадать с диаметром 43 мм. Никаких инструментов не требуется: достаточно плотного нажатия до щелчка. Не используйте с металлическими или нестандартными каналами - возможен перекос и потеря фиксации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих применений. Степень защиты IP40 гарантирует защиту от контакта с твердыми предметами, что важно при доступе к кабель-каналу. Отсутствие галогенов снижает риск выделения токсичных веществ при возгорании. Климатическое исполнение УХЛ4 позволяет использовать в условиях средней полосы России, в том числе в неотапливаемых помещениях зимой. Соответствует ГОСТ Р 50571.15–97 для электроустановок в зданиях.

Преимущества

• Быстрый монтаж без инструментов - экономит время при сборке
• Высокая механическая прочность ABS-пластика - не деформируется при нагрузках
• Чистый внешний вид - глянцевая поверхность не требует доработки
• Экологичность - материал не содержит галогенов
• Стандартизированная форма - гарантированная совместимость с любыми модулями BRAVA

Ограничения применения

• Не подходит для открытой проводки - только для скрытого монтажа в кабель-канал
• IP40 не обеспечивает защиту от воды - нельзя использовать во влажных помещениях без дополнительной изоляции
• Запрещено использование с кабель-каналами других серий - несовместимо с In-Liner Pro, Flex или Metal
• Не рекомендуется для установки в потолочные каналы с большой нагрузкой - не рассчитана на вес тяжелых устройств

Примеры использования

• Установка двойного выключателя света в офисном кабель-канале
• Фиксация розетки и USB-порта в жилой комнате через скрытую трассу
• Монтаж терморегулятора и датчика движения в коридоре с мини-каналом
• Обустройство панели управления в серверной комнате с использованием нескольких таких рамок

Практические советы

• Перед монтажом проверьте ширину канала - она должна быть точно 120 мм, чтобы рамка не болталась
• Не забудьте удалить защитную плёнку с поверхности перед установкой - она может помешать адгезии краски или клея при последующей отделке
• Если модуль не защелкивается - проверьте, правильно ли он вставлен: ось должна совпасть с направляющими в рамке
• Для удобства сборки используйте модули BRAVA того же поколения - старые модели могут иметь отличия в форме контактных площадок
• При необходимости замены - просто оттяните рамку на себя: зажимы автоматически разблокируются
