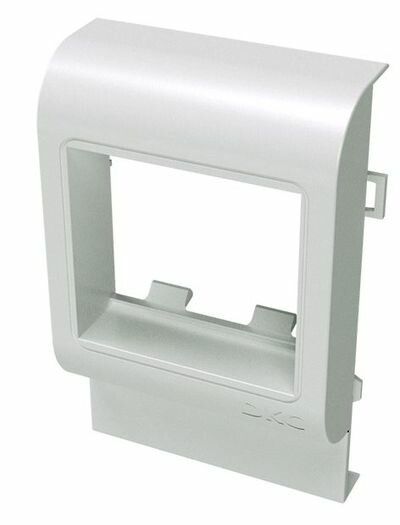

Рамка-суппорт Brava PDA-BN 100, 2 модуля, IP40 DKC (ДКС) 10453

Рамка-суппорт под 2 модуля PDA-BN 100 от DKC (ДКС) - элемент крепления для установки двух модулей в кабель-каналы серии In-liner Classic. Простой, надежный и совместимый с модульными устройствами BRAVA, он обеспечивает скрытую фиксацию внутри канала без необходимости сверления.

Назначение и область применения

Рамка-суппорт под 2 модуля PDA-BN 100 предназначена для монтажа двух электрических модулей (розеток, выключателей, терморегуляторов и других) внутрь пластикового кабель-канала. Подходит для систем, где важна чистота внешнего вида - офисы, квартиры, медицинские учреждения. Используется исключительно в рамках кабель-каналов серии In-liner Classic, не предназначен для открытой установки или стеновой штробировки.

Технические характеристики

• Тип изделия: рамка-суппорт
• Количество постов: 2
• Количество отсеков: 2
• Ширина: 100 мм
• Установочная высота: 43 мм
• Диаметр отверстия: 43 мм (для прохождения проводов)
• Материал: АБС-пластик - ударопрочный, не деформируется при температурных колебаниях
• Покрытие: глянцевое белое, без галогенов
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не герметична
• Ориентация монтажа: вертикальная
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, влажностью до 80%
• Тип крепления: безвинтовое зажимное
• Способ монтажа: скрытый (внутри кабель-канала)

Совместимость и монтаж

Рамка-суппорт под 2 модуля PDA-BN 100 совместима только с модулями серии BRAVA. Монтаж выполняется в уже установленный кабель-канал In-liner Classic. Для установки: - вставьте рамку в канал до щелчка; - зажимы автоматически фиксируют её по бокам; - после этого в рамку вставляются два модуля BRAVA. Не используйте с другими типами каналов - посадочные размеры отличаются. Нет необходимости в инструменте - всё происходит руками.

Безопасность и стандарты

Изготовлена из самозагасающего АБС-пластика, соответствует требованиям безопасности для электромонтажа в сухих и нормально влажных помещениях. Степень защиты IP40 гарантирует безопасность от контакта с инструментами и мелкими предметами, но не защищает от воды или пыли. Не применять в местах с постоянным воздействием влаги, паром или пылевыми выбросами.

Преимущества

• Быстрый монтаж без болтов - экономит время при сборке
• Глянцевая поверхность легко моется, не собирает пыль
• Отсутствие галогенов - экологичный материал, безопасен при возгорании
• Стандартная ширина 100 мм - идеально подходит под большинство двойных модулей BRAVA
• Скрытое расположение - сохраняет чистоту дизайна интерьера

Ограничения применения

• Не используется вне кабель-каналов In-liner Classic - несовместима с другими системами
• IP40 не подходит для влажных зон (ванная, кухня, улица)
• Не рассчитана на нагрузки выше 16 А - не использовать с мощными приборами без проверки модуля
• Запрещено механическое воздействие - не давить на лицевую часть, не использовать как опору
• Не поддерживает горизонтальную ориентацию - только вертикальная установка

Примеры использования

• Установка двойной розетки и выключателя в офисном кабель-канале
• Монтаж термостата и датчика освещённости в жилой комнате
• Создание компактной точки управления светом в коридоре с закрытым кабель-каналом
• Обустройство рабочего места с несколькими маломощными устройствами (USB-зарядки, контроллеры)

Практические советы

• Перед монтажом убедитесь, что внутренний размер кабель-канала точно соответствует ширине 100 мм - перекос вызовет сложности с фиксацией
• Проверьте, чтобы провода не пережимались между рамкой и дном канала - оставьте свободный радиус изгиба
• При использовании в многоквартирных домах - учитывайте, что рамка не имеет звукоизоляции, возможен легкий эффект “эха” при работе модулей
• Не снимайте заводскую плёнку до окончательной сборки - она защищает глянец от царапин при транспортировке
• Если нужна более высокая степень защиты - замените эту рамку на модель с IP54, подходящую для влажных зон
