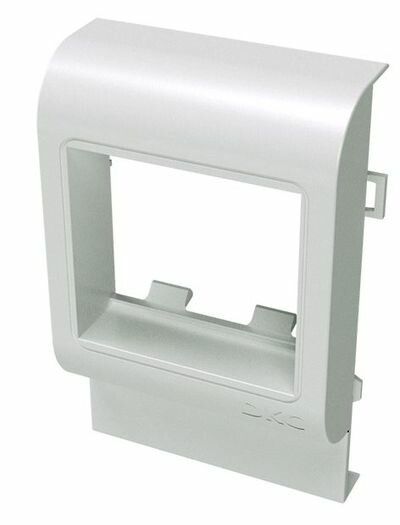

Рамка-суппорт 2мод. PDA-45N 100 под 45х45мм (подходит для Mosaic) DKC 00514 ДКС

Рамка-суппорт под 2 модуля 45x45 мм PDA-45N 100 от DKC (ДКС) - элемент крепления для установки электроустановочных устройств внутри кабель-каналов серии In-liner Classic. Обеспечивает надежное фиксирование модулей с помощью безвинтовой системы, сохраняя чистоту внешнего вида трассы.

Назначение и область применения

Рамка-суппорт PDA-45N 100 предназначена для монтажа двух модулей ЭУИ (электроустановочных изделий) - выключателей, розеток, терморегуляторов - внутрь пластикового кабель-канала. Применяется исключительно в системах In-liner Classic. Подходит для скрытой проводки в офисах, квартирах, учебных заведениях и других помещениях с минимальными требованиями к защите от воды и пыли.

Технические характеристики

• Формат: 45×100 мм - соответствует стандартному размеру двух модулей 45×45 мм
• Количество постов/отсеков: 2 - позволяет установить два независимых устройства
• Материал: АБС-пластик - ударопрочный, не деформируется при температурных колебаниях
• Покрытие: глянцевое белое - совпадает с цветом кабель-каналов серии In-liner Classic
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не обеспечивает защиту от влаги
• Ориентация монтажа: вертикальная - рассчитана на установку в вертикально расположенные каналы
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, включая холодные периоды
• Отсутствие галогенов - безопасно при горении, соответствует экологическим нормам

Совместимость и монтаж

Рамка-суппорт PDA-45N 100 совместима только с кабель-каналами серии In-liner Classic. Монтаж осуществляется путём вставки в боковой паз канала до щелчка - система безвинтового зажима не требует инструментов. Накладка на стык обеспечивает герметичное соединение между рамкой и корпусом канала, предотвращая видимые зазоры. Установка модулей происходит после фиксации рамки: они просто вставляются в отсеки и защёлкиваются.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Степень защиты IP40 достаточна для сухих помещений, но не подходит для влажных зон (ванная, кухня, подвал). Отсутствие галогенов снижает риск образования токсичных паров при возгорании. Климатическое исполнение УХЛ4 гарантирует работу при температурах от −25C до +40C.

Преимущества

• Быстрый монтаж без шурупов - экономит время при сборке
• Эстетично: глянцевая поверхность и накладка на стык обеспечивают бесшовный вид
• Устойчивость к царапинам - материал АБС-пластика сохраняет внешний вид даже после многократного обслуживания
• Поддержка двух модулей - компактное решение для распределения функций (например, выключатель + розетка)

Ограничения применения

• Не используется вне кабель-каналов In-liner Classic - несовместима с другими типами коробов
• IP40 не защищает от влаги - запрещено применение в местах с повышенной влажностью
• Только вертикальная ориентация - нельзя использовать в горизонтальных участках канала
• Не предназначен для мощных нагрузок свыше 16 А - ограничение связано с конструкцией модулей, а не самой рамки, но важно учитывать при выборе оборудования

Примеры использования

• Установка двойного выключателя в коридоре с использованием мини-канала In-liner Classic
• Монтаж розетки и USB-зарядника рядом с рабочим столом в офисе
• Скрытое размещение термостата и датчика движения в жилой комнате
• Обустройство точек управления освещением в спальне или детской

Практические советы

• Перед монтажом проверьте ширину канала - он должен точно соответствовать 100 мм, иначе рамка не зафиксируется
• Не используйте силу при вставке: если рамка не защёлкивается, возможно, неверно выбрана модель канала
• После монтажа рамки проверьте свободное движение модулей - они должны легко входить и выходить
• Для долговечности не перегружайте каждый модуль более чем 16 А - даже если рамка выдерживает нагрузку, сами устройства могут выйти из строя
• При замене модулей не снимайте рамку - достаточно вытащить старый механизм и вставить новый
