Кабель-канал TA-GN In-liner Classic 100х80, 2000 мм DKC (ДКС) 01790

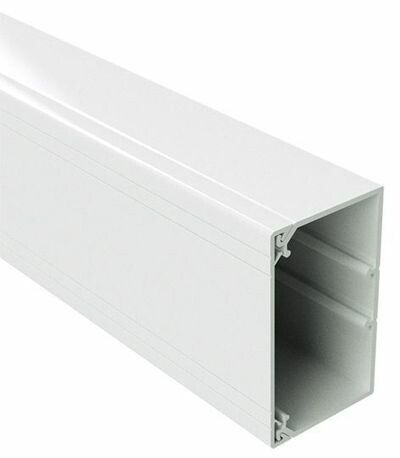

Кабель-канал DKC In-liner Classic 01790 - это пластиковый короб 100×80 мм с двумя направляющими и защелкивающейся крышкой, предназначенный для упорядоченной прокладки кабелей различного назначения внутри помещений. Благодаря встроенным разделителям и надежному креплению, он обеспечивает безопасную организацию проводки в офисах, жилых зонах и на объектах с высокими требованиями к эстетике.

Назначение и область применения

Кабель-канал DKC In-liner Classic 01790 предназначен для открытой прокладки силовых, слаботочных и коммуникационных кабелей в помещениях с нормальной влажностью. Подходит для монтажа на стены, потолки и другие ровные поверхности. Часто используется в офисах, квартирах, школах, медицинских учреждениях и других объектах, где важны чистота линии, удобство обслуживания и соответствие интерьеру.

Технические характеристики

• Габариты: 100 × 80 мм (ширина × высота)
• Полезное сечение: 7030 мм2 - достаточно для прокладки до 15–20 кабелей среднего сечения
• Материал: ПВХ - устойчив к механическим воздействиям, не выгорает на свету
• Цвет: чисто-белый - гармонирует с большинством интерьеров
• Конструкция: прямоугольная, симметричная
• Крышка: одна, с направляющими, фиксируется методом вставки внутрь корпуса
• Фиксация крышки: защелка - быстрый монтаж и демонтаж без инструментов
• Направляющие: две - позволяют установить два разделительных перегородки
• Перегородки: в комплекте - две, для разделения кабелей по группам (например, питание/связь/сигнализация)
• Крепление: монтажная перфорация - отверстия через каждые 300–400 мм для саморезов или дюбелей
• Фиксаторы кабелей: есть - предотвращают смещение проводов внутри канала
• Пожаробезопасность: материал не распространяет горение (по ГОСТ 12.1.044)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C
• Ударопрочность: уровень 6 - выдерживает случайные удары при монтаже
• Покрытие: без покрытия - матовая поверхность, не требует дополнительной обработки
• Задняя стенка: сплошная, усиленная - обеспечивает жесткость и равномерное распределение нагрузки
• Защитная пленка: да - сохраняет внешний вид до момента окончательной установки

Совместимость и монтаж

Кабель-канал DKC In-liner Classic 01790 совместим с другими элементами серии In-liner Classic: углы, тройники, соединители и заглушки. Монтаж выполняется в следующем порядке:

1. Снимите защитную пленку перед установкой.
2. Приложите канал к поверхности, отметьте места сверления по перфорации.
3. Закрепите канал саморезами или дюбелями (шаг 300–400 мм).
4. Установите разделительные перегородки в направляющие - они фиксируются без инструментов.
5. Проложите кабели, используя фиксаторы для удержания.
6. Закройте канал крышкой: введите её в бортики корпуса и плотно защелкните по всей длине.

Снятие крышки возможно в любой момент - просто оттяните один край и поднимите. Нет нужды откручивать крепления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности:

• Материал ПВХ не поддерживает горение - снижает риск возгорания при аварийном нагреве
• Климатическое исполнение УХЛ4 гарантирует работу в условиях повышенной влажности и перепадов температур
• Стандарты: ГОСТ 12.1.044, ГОСТ 23735 - для кабельных систем в помещениях

Не рекомендуется использовать вне помещений, на открытом воздухе или в местах постоянного контакта с водой - хотя IP-класс не указан, материал не рассчитан на длительное воздействие осадков.

Преимущества

• Встроенная система направляющих - позволяет легко разделять кабели по функциям без дополнительных деталей
• Защелкивающаяся крышка - экономит время при монтаже и последующем обслуживании
• Высокая жесткость конструкции - не деформируется даже при заполнении большим количеством кабелей
• Фиксаторы кабелей - исключают перемещение проводов внутри канала, особенно при вибрациях
• Антицарапающий ПВХ - сохраняет внешний вид после многократного обслуживания
• Совместимость с сериями DKC - можно собирать целую систему с переходниками и ответвлениями

Ограничения применения

• Не предназначен для наружной установки - отсутствует герметизация, не рассчитан на UV-излучение и атмосферные осадки
• Не подходит для прокладки в местах с частыми механическими ударами (например, на производстве с тяжелым оборудованием)
• Не допускается использование в помещениях с температурой выше +40C - возможна потеря формы
• Не следует применять для кабелей с напряжением выше 1000 В - требуется специализированная изоляция
• Не является заменой трубам или гофре - не обеспечивает защиту от химических веществ и агрессивных сред

Примеры использования

• Офис: прокладка сети Ethernet, USB-кабелей, питания компьютеров и телефонов в одном канале с разделителем
• Жилое помещение: организация проводки от щита к розеткам и выключателям без штробления стен
• Образовательный центр: сборка кабельных трасс для проекторов, Wi-Fi точек и систем видеонаблюдения
• Медицинский кабинет: раздельная прокладка сигнальных кабелей аппаратов и сетевых проводов
• Квартирная перепланировка: маскировка проводов вдоль потолка или плинтуса с сохранением дизайна интерьера

Практические советы

• Перед монтажом проверьте, чтобы все кабели поместились в полезное сечение 7030 мм2 - перегрузка вызывает перегрев
• Используйте фиксаторы кабелей для тяжелых проводов (например, силовые 2,5 мм2) - они не будут болтаться при открывании крышки
• При использовании двух разделителей - распределяйте группы: верх - слаботочные, низ - силовые
• Не затягивайте кабели слишком сильно при укладке - это может повредить изоляцию
• При необходимости удлинения - используйте соединители DKC In-liner Classic, они точно совпадают по форме и ширине
• После монтажа удалите защитную пленку полностью - она может оставить клейкий след при долгом контакте с поверхностью
