Кабель-канал TA-GN In-liner Classic 150х60 DKC (ДКС) 01788

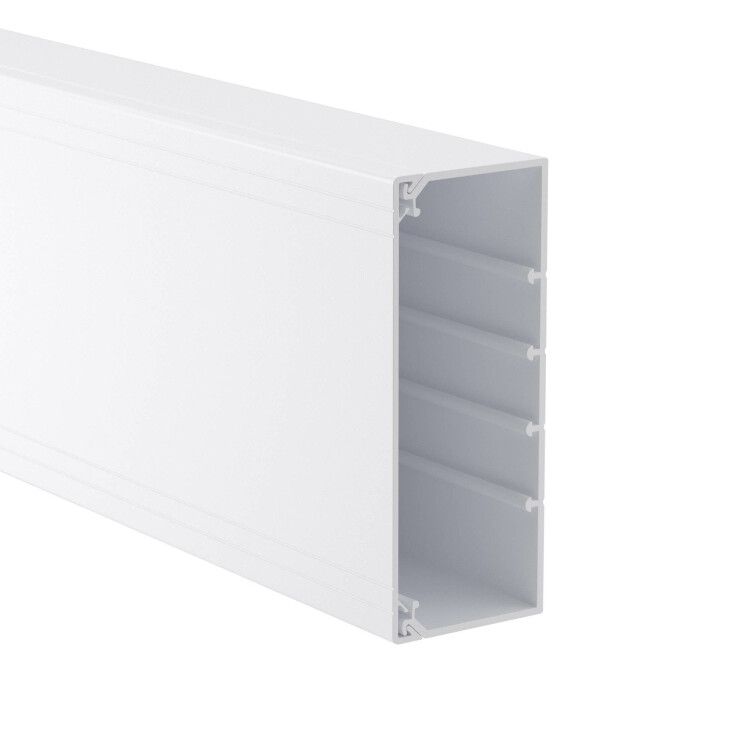

Кабель-канал DKC In-liner Classic 01788 - это пластиковый канал 150×60 мм с встроенными направляющими и крышкой, предназначенный для упорядоченной прокладки кабелей различного назначения в помещениях с нормальной влажностью. Благодаря наличию четырёх разделительных перегородок и удобному механизму фиксации крышки, он идеально подходит для организованного монтажа силовых, слаботочных и коммуникационных линий.

Назначение и область применения

Кабель-канал DKC In-liner Classic 01788 предназначен для открытой прокладки кабелей на ровных поверхностях - стенах, потолках, панелях. Подходит для использования в офисах, жилых домах, административных зданиях, производственных помещениях с невысокой механической нагрузкой. Четыре встроенные направляющие позволяют устанавливать внутри канала разделители, чтобы раздельно размещать силовые, сетевые, телекоммуникационные и другие виды кабелей, исключая помехи и обеспечивая безопасность.

Технические характеристики

• Габариты: 150 × 60 мм (ширина × высота)
• Полезное сечение: 7798 мм2 - достаточно для прокладки множества кабелей
• Материал: ПВХ, не поддерживающий горение
• Цвет: чисто-белый
• Конструкция: прямоугольная, симметричная
• Количество отсеков: 1 (внутреннее пространство единое, делится на части с помощью разделителей)
• Количество направляющих: 4 - для точной фиксации перегородок
• Количество разделительных перегородок: 4 (в комплект не входят, но совместимы)
• Напряжение пробоя: более 2500 В - повышенная электроизоляция
• Климатическое исполнение: УХЛ4 - допускается использование в помещениях с температурой от −25C до +40C и относительной влажностью до 98%
• Ударопрочность: уровень 6 - выдерживает случайные удары при монтаже и эксплуатации
• Фиксация крышки: защелка - без инструментов
• Способ установки крышки: вставка внутрь профиля
• Наличие монтажной перфорации: да - отверстия для крепления саморезами или дюбелями
• Наличие фиксатора кабеля: да - внутренние бортики для удержания проводов
• Покрытие: без покрытия - матовая поверхность
• Задняя стенка: сплошная, усиленная
• Защитная пленка: есть - предохраняет от царапин при транспортировке и монтаже

Совместимость и монтаж

Кабель-канал DKC In-liner Classic 01788 совместим с другими элементами серии In-liner Classic: углы, тройники, соединители и крышки. Монтаж выполняется на ровные поверхности с использованием саморезов через перфорацию или клеевых составов. Крышка легко вставляется внутрь корпуса и фиксируется защелками - её можно снимать без инструментов для обслуживания кабелей. Разделительные перегородки устанавливаются в заранее подготовленные направляющие - они не требуют дополнительного крепления. Перед монтажом рекомендуется удалить защитную плёнку, чтобы избежать отслоения после нагрева.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал ПВХ не распространяет горение. Напряжение пробоя выше 2500 В обеспечивает надёжную изоляцию даже при случайном контакте с напряжением. Климатическое исполнение УХЛ4 гарантирует стабильную работу в большинстве закрытых помещений в средней полосе России. Соответствие стандартам IEC/EN 61386-24 для пластиковых кабель-каналов подтверждается сертификацией производителя.

Преимущества

• Встроенные направляющие позволяют гибко распределять кабели по группам без дополнительных деталей
• Крышка фиксируется защелкой - быстрый доступ к кабелям при ремонте или модификации
• Высокая прочность материала и ударопрочность снижают риск повреждения при монтаже
• Полное отсутствие металлических частей исключает коррозию и электромагнитные помехи
• Белый цвет хорошо сочетается с интерьерами и маскирует кабельную систему
• Перфорация на задней стенке обеспечивает надёжное крепление на любой поверхности

Ограничения применения

• Не предназначен для наружной установки - не рассчитан на прямые солнечные лучи, осадки или экстремальные температуры ниже −25C
• Не подходит для мест с постоянными механическими воздействиями (например, на полу в проходных зонах)
• Разделительные перегородки не входят в комплект - необходимо приобретать отдельно
• Не следует использовать в помещениях с химически активной средой (кислоты, щёлочи, растворители)
• Пластик не выдерживает длительный контакт с открытым огнем - не применять рядом с источниками тепла свыше 60C

Примеры использования

• Организация кабельных трасс в офисах: отдельные каналы для Ethernet, USB, питания и телефонии
• Прокладка слаботочных линий в квартирах - TV, Wi-Fi антенны, системы умного дома
• Монтаж кабелей управления на производственных участках с минимальной вибрацией
• Обустройство кабельных шахт в учебных классах и медицинских кабинетах

Практические советы

• При выборе длины канала учтите, что каждый метр содержит около 7,8 литров свободного объема - не перегружайте его более чем на 60–70%, чтобы сохранить теплоотвод и легкий доступ
• Перед установкой разделителей проверьте, что они точно встают в направляющие - не используйте сторонние перегородки, несовместимые с конструкцией DKC
• Если требуется изгиб трассы - используйте уголки серии In-liner Classic, а не пытайтесь гнуть сам канал
• При креплении к стене шаг между точками фиксации - не более 80 см; на потолке - 60 см
• После окончания монтажа обязательно снимите защитную плёнку - она может желтеть и отслаиваться под действием света и температуры
• Для многократного открывания крышки не используйте острые предметы - достаточно пальцев для отщелкивания
