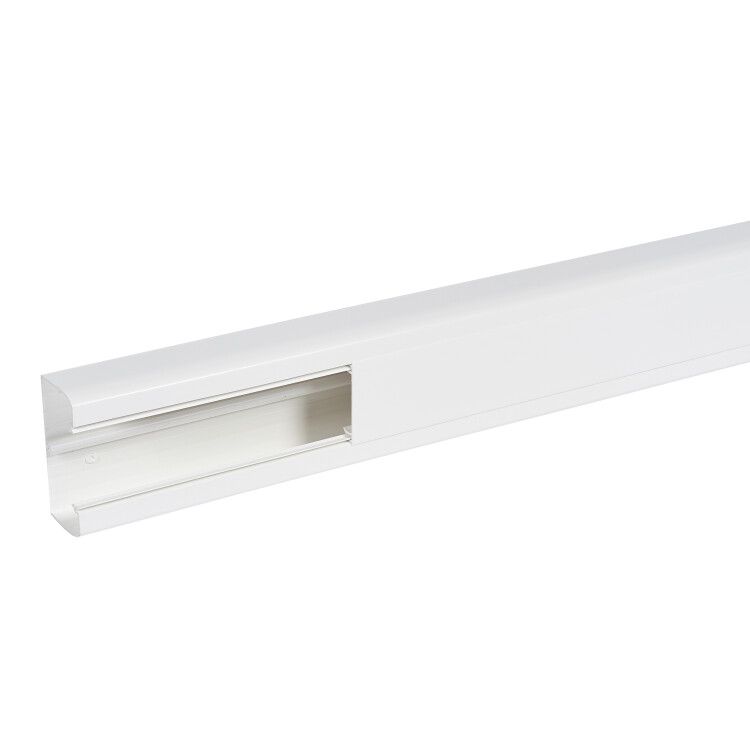

Кабель-канал 105*50 крышка 65 мм DLP белый | 010429 Legrand

Кабель-канал Legrand DLP 105×50 мм с гибкой крышкой - это надежное решение для открытой прокладки силовых и слаботочных кабелей в жилых, офисных и промышленных помещениях. Благодаря прямоугольной форме, перфорированной задней стенке и удобной крышке, этот кабель-канал сочетает функциональность, простоту монтажа и соответствие европейским стандартам безопасности.

Назначение и область применения

Кабель-канал Legrand DLP предназначен для организации видимых кабельных трасс там, где невозможно или невыгодно делать штрабы и скрытую проводку. Подходит для прокладки кабелей питания, управления, связи, сигнализации и других слаботочных систем. Часто применяется в квартирах, офисах, цехах, административных зданиях и объектах с высокими требованиями к эстетике и доступности обслуживания.

Технические характеристики

• Габариты: 105 × 50 мм - внешние размеры корпуса; внутреннее полезное сечение - 4380 мм2
• Длина: 2000 мм
• Материал: ПВХ - устойчив к УФ-излучению, химически инертен, самозатухающий
• Цвет: белый - совмещается с большинством интерьеров
• Конструкция: прямоугольная, симметричная, с одной перегородкой внутри - позволяет разделять силовые и слаботочные кабели
• Крышка: одна гибкая крышка шириной 65 мм, тип фиксации - перекрывающий (напряжённый защелкивающийся механизм)
• Задняя стенка: перфорированная - обеспечивает возможность крепления саморезами через отверстия
• Монтажная перфорация: есть - позволяет закреплять канал на стене без дополнительных кронштейнов
• Защитная пленка: да - предохраняет поверхность от повреждений до монтажа
• Стандарт: EN 50085-2-1, степень защиты IP40, ударопрочность IK07

Совместимость и монтаж

Кабель-канал Legrand DLP совместим со всеми элементами серии DLP: углы, ответвители, переходники, заглушки. Монтаж выполняется на ровную поверхность с помощью саморезов через перфорацию на задней стенке. Расстояние между точками крепления рекомендуется 50–70 см. Гибкая крышка легко открывается и закрывается без инструментов - достаточно надавить рукой по всей длине. Для плотного прилегания крышки важно точно выровнять её по краям корпуса перед запиранием.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 50085-2-1. Класс защиты IP40 гарантирует защиту от твердых предметов больше 1 мм (например, отверток или пальцев), но не от воды. Ударопрочность IK07 означает способность выдерживать воздействие энергии 0,5 Дж - что эквивалентно удару молотком массой 170 г с высоты 30 см. Это делает кабель-канал безопасным для использования в местах с возможными механическими нагрузками.

Преимущества

• Гибкая крышка позволяет легко получать доступ к кабелям без демонтажа всего канала - идеально для частых модификаций сети
• Встроенная перегородка исключает помехи между силовыми и слаботочными линиями
• Перфорированная основа снижает время монтажа - не нужны дополнительные крепления
• ПВХ материал не выделяет токсинов при нагреве и не горит самостоятельно
• Белый цвет маскирует канал в интерьере и легко окрашивается при необходимости

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от осадков и прямого UV-облучения
• Не следует использовать в средах с температурой ниже –10 C или выше +40 C длительно - риск хрупкости или деформации ПВХ
• Не подходит для прокладки кабелей с напряжением выше 1000 В переменного тока - ограничен классом изоляции материала
• Не рекомендуется применять в помещениях с постоянным контактом с маслом, растворителями или агрессивными химикатами

Примеры использования

• Прокладка кабелей от распределительного щита к розеткам и выключателям в старых домах без возможности штробления стен
• Обустройство кабельных трасс для видеонаблюдения, телефонии и LAN-сетей в офисах
• Монтаж проводки на производстве рядом с оборудованием, где требуется быстрый доступ для диагностики
• Изменение конфигурации электросети в арендных помещениях без капитального ремонта

Практические советы

• Перед монтажом удалите защитную плёнку - она затрудняет адгезию клея или крепления
• При использовании нескольких участков канала соблюдайте одинаковый шаг крепления - так будет лучше выглядеть вся трасса
• Для длинных прямых участков (>3 м) используйте компенсаторы или оставьте небольшой прогиб - ПВХ расширяется при нагреве
• При проходе через угол стены используйте специальные угловые элементы серии DLP - не пытайтесь гнуть канал вручную
• Проверяйте посадочный диаметр кабелей: суммарный объем всех проводов не должен превышать 40% от полезного сечения (4380 мм2) - это требование ПУЭ для охлаждения
