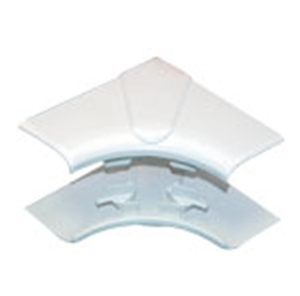

Угол внутренний для короба 50*105 переменный от 80° до 100° DLP | 010605 Legrand

Угол внутренний для кабель-канала изменяемый 80-100 градусов 50х105 белый от Legrand и IEK серии DLP позволяет плавно соединить два кабель-канала под переменным углом, сохраняя целостность трассы и уровень защиты IP40 - без необходимости точного реза под жесткий угол.

Назначение и область применения

Этот угол используется для изменения направления кабель-канала внутри помещений там, где требуется мягкий поворот - например, при обходе стен, перегородок или оборудования. Подходит для систем, где важны эстетика и надежность: офисы, школы, медицинские учреждения, производственные цеха с малой запыленностью. Применяется исключительно с кабель-каналами того же сечения (50×105 мм), совместимыми с сериями DLP от Legrand и IEK.

Технические характеристики

• Тип: Угол внутренний изменяемый
• Угол регулировки: От 80° до 100° - можно настроить под нужный радиус изгиба
• Материал: ПВХ - устойчив к коррозии, не проводит ток, не содержит галогенов
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Цвет: Чисто-белый - соответствует цвету основных кабель-каналов серии DLP
• Габариты: 50×105 мм - точно совпадает с сечением стандартного кабель-канала
• Конструкция: Раздельный комплект - основание и крышка, соединяются через защелкивающийся элемент
• Способ фиксации крышки: Вставка внутрь - не требует дополнительных креплений
• Форма: Симметричная - одинаково работает в обоих направлениях

Совместимость и монтаж

Угол внутренний для кабель-канала изменяемый 80-100 градусов 50х105 белый совместим только с кабель-каналами сечением 50×105 мм из серии DLP (Legrand/IEK). Монтаж выполняется в три этапа:

1. Установите две половинки угла на концах кабель-каналов - одна на каждый участок.
2. Подгоните угол между каналами в пределах 80–100°, добившись плотного контакта.
3. Закрепите крышку путем вставки её внутрь профиля - она защелкивается автоматически.

Не используйте с другими форматами кабель-каналов - даже небольшие расхождения в габаритах нарушают герметичность и прочность соединения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в помещениях с нормальной влажностью. Степень защиты IP40 гарантирует безопасность от попадания инструментов и крупных частиц, но не предназначено для использования во влажных зонах, на улице или в местах с риском брызг воды. Материал ПВХ без галогенов снижает выделение токсичных веществ при нагреве - важно для закрытых пространств.

Преимущества

• Отсутствие необходимости резать кабель-канал под сложным углом - экономит время и материал
• Плавный переход без “ступенек” - улучшает внешний вид трассы
• Защелкивающаяся крышка - не требует саморезов, клея или инструментов
• Сохраняет защиту IP40 всей системы - не создаёт слабых мест
• Совместим с существующими решениями Legrand и IEK - легко заменить или дополнять

Ограничения применения

• Не применяется вне помещений - IP40 не защищает от влаги
• Не подходит для кабель-каналов другого сечения - даже +-1 мм вызывают щели
• Не рекомендуется для высоконагруженных трасс с постоянными механическими воздействиями
• Не использовать в средах с температурой выше +50C - ПВХ теряет форму
• Не сочетается с металлическими кабель-каналами - различаются материалы и методы крепления

Примеры использования

• Обход колонны в офисном помещении - кабель-канал меняет направление на 90°
• Переход вокруг дверного косяка в учебном классе - угол настраивается под реальный зазор
• Скрытие трассы вдоль потолочного плинтуса - плавный изгиб без визуальных дефектов
• Соединение горизонтального и вертикального участка в шкафу управления - минимизация лишних соединителей

Практические советы

• Перед монтажом проверьте, что кабель-каналы имеют одинаковый тип и производителя - особенно если смешиваете Legrand и IEK
• Не затягивайте крышку слишком сильно - она не рассчитана на усилие, только на защелкивание
• Если угол не фиксируется - возможно, кабель-канал имеет деформацию; замените поврежденный элемент
• Для более точной настройки угла - временно ослабьте крепление канала, отрегулируйте положение угла, затем снова закрепите
• Храните в сухом месте - длительное воздействие влаги может деформировать ПВХ
