Кабель-канал 100x50мм с крышкой белый METRA | 638081 Legrand

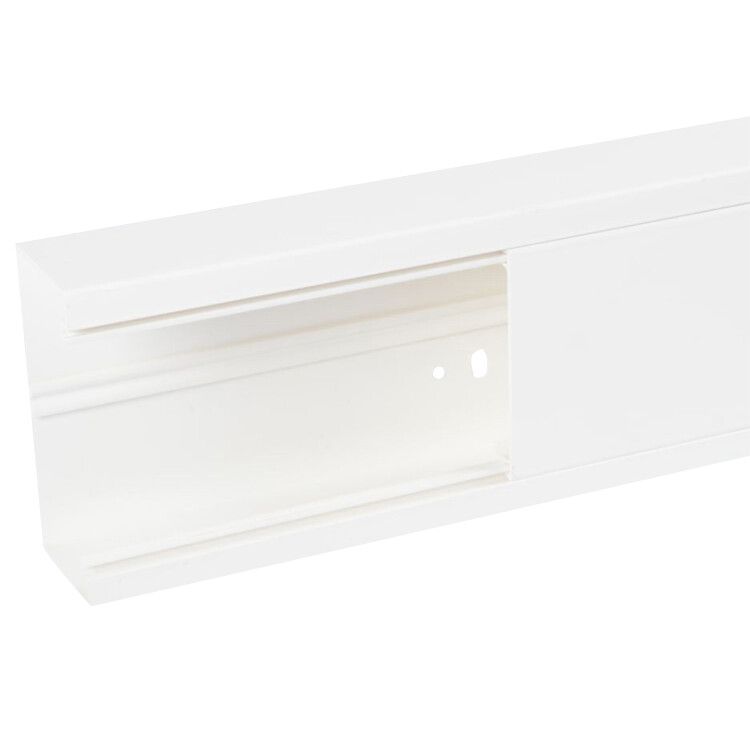

Кабель-канал Legrand Metra 100x50 мм с крышкой белый 2000 мм - это надежное решение для открытой прокладки кабелей в помещениях. Изготовлен из прочного ПВХ, он обеспечивает безопасную и аккуратную организацию проводки, сохраняя эстетичный вид. Артикул 638081 соответствует серии Metra и совместим с другими элементами этой линейки.

Назначение и область применения

Кабель-канал Legrand Metra 100x50 мм предназначен для защиты и маскировки электрических проводов, силовых и слаботочных кабелей при открытой прокладке. Подходит для использования в жилых, офисных и промышленных зонах - например, в коридорах, на потолках, вдоль стен, в электрощитовых. Применяется там, где требуется быстрая и чистая организация проводки без штробления.

Технические характеристики

• Габариты: 100×50 мм, длина 2000 мм
• Материал: поливинилхлорид (ПВХ) - устойчив к механическим нагрузкам, не поддерживает горение
• Цвет: чисто-белый (RAL 9010)
• Полезное сечение: 4224 мм2 - позволяет разместить до 10–12 одножильных кабелей сечением до 2,5 мм2
• Конструкция: прямоугольная, с одной перегородкой внутри - делит канал на две секции для разделения типов кабелей
• Крышка: съемная, фиксируется методом вставки внутрь бортика канала
• Задняя стенка: перфорированная - позволяет крепить кабель-канал саморезами через отверстия
• Защитная пленка: есть - предохраняет поверхность от царапин при транспортировке и монтаже

Совместимость и монтаж

Кабель-канал Legrand Metra 100x50 мм совместим со всеми элементами серии Metra: углы, тройники, соединители и заглушки того же размера. Монтаж выполняется на ровные поверхности с помощью саморезов через перфорированные отверстия на задней стенке. Расстояние между точками крепления рекомендуется 400–600 мм. Крышка легко вставляется в пазы - не требует инструментов. Для герметизации стыков используйте специальные заглушки Metra.

Безопасность и стандарты

Изготовлен из самозагасающего ПВХ, соответствует требованиям безопасности к материалам для электромонтажа. Не выделяет токсичных веществ при нагреве. Соответствует нормам ГОСТ Р 50571 и IEC 61386. Температурный режим эксплуатации: от –10C до +40C. Не предназначен для наружной установки или мест с постоянным воздействием УФ-лучей.

Преимущества

• Высокая прочность ПВХ - не деформируется под весом кабелей и не трескается при температурных колебаниях
• Удобная система крепления - перфорация позволяет фиксировать канал даже на гипсокартоне и штукатурке
• Симметричная форма - можно использовать как вертикально, так и горизонтально без изменения ориентации
• Одинаковая ширина крышки и основания - обеспечивает плотное прилегание без щелей
• Белый цвет - не выгорает, легко сочетается с интерьером, не требует покраски

Ограничения применения

• Не используется на улице - ПВХ хрупнет при минусовых температурах ниже –10C и теряет цвет под прямыми солнечными лучами
• Не подходит для прокладки кабелей с мощностью выше 10 кВт без учета тепловыделения - проверяйте допустимую нагрузку по таблицам ПУЭ
• Не рассчитан на механические удары - не монтируйте в зонах с возможным контактом с оборудованием или проходом людей
• Не следует применять в условиях повышенной влажности (бассейны, парилки) - хотя ПВХ влагостойкий, длительный контакт с водой может вызвать оседание конденсата внутри

Примеры использования

• Прокладка групповой сети освещения в офисе - скрывает провода от люминесцентных светильников
• Подключение автоматов в распределительном щите - вывод кабелей от щита к розеткам
• Обвязка оборудования на производстве - управление сигналами от датчиков и пультов управления
• Монтаж слаботочных систем: Ethernet, TV, телефония - раздельная прокладка в двух секциях канала

Практические советы

• Перед монтажом удалите защитную пленку - она может оставить следы, если ее не снять сразу после установки
• При необходимости резки используйте ножовку по металлу - срез будет ровным, без заусенцев
• Для длинных участков закрепляйте каждый метр - особенно если внутри много кабелей, чтобы избежать прогиба
• При использовании нескольких каналов рядом - соблюдайте интервал 50 мм между ними для теплоотвода
• Артикул 638081 - это именно 2000-мм отрезок; для удлинения используйте соединители Legrand Metra 638082
