Внешний неизменяемый угол 90° - для кабель-каналов Metra 100x50 | 638012 Legrand

Угол внешний неизменяемый 90 градусов 100х50 мм для кабель-каналов от Legrand и IEK (артикул 638012) используется для плавного соединения кабель-каналов под прямым углом, сохраняя целостность корпуса и уровень защиты IP40. Подходит для внутренней прокладки кабелей в офисах, жилых зданиях и промышленных объектах.

Назначение и область применения

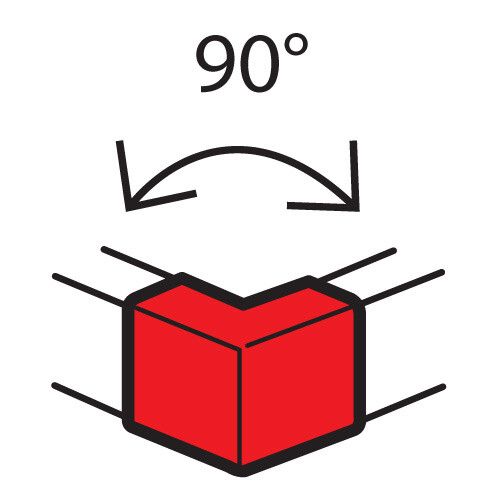

Этот угол служит для соединения двух кабель-каналов одинакового сечения под углом 90°. Он заменяет необходимость резки канала под сложный угол, что экономит время при монтаже. Применяется там, где требуется аккуратный переход трассы - например, вдоль стен, вокруг колонн, в распределительных щитах или при проходе через перегородки. Сохраняет герметичность системы и улучшает эстетику прокладки.

Технические характеристики

• Угол: 90° - фиксированный, не регулируемый
• Габариты: 100×50 мм - соответствует стандартным кабель-каналам этого сечения
• Материал: пластик - прочный, не поддерживающий горение, с высокой химической стойкостью
• Цвет: чисто-белый - совместим с большинством белых кабель-каналов
• Крепление: защелка - быстрое и надежное соединение без инструментов
• Способ установки: перекрывающее наложение - монтируется сверху на торец канала
• Степень защиты: IP40 - предотвращает попадание твердых частиц размером более 1 мм
• Симметричность: да - можно использовать на любой стороне канала
• Исполнение: формованный - однородная структура материала без сварных швов
• Содержание галогенов: да - при возгорании выделяются токсичные вещества, не рекомендуется для закрытых помещений с повышенными требованиями к безопасности дыма

Совместимость и монтаж

Угол совместим с кабель-каналами того же сечения - 100×50 мм - от брендов Legrand, IEK и других производителей, соблюдающих стандартизированную геометрию. Устанавливается путем плотного нажатия на торцевую часть канала до щелчка защелки. Нет необходимости в саморезах или клее. Для правильной сборки убедитесь, что края канала ровные и не деформированы. После монтажа проверьте, чтобы защелка полностью вошла в паз - иначе возможен риск раскрытия при механическом воздействии.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным материалам для электромонтажа. Степень защиты IP40 гарантирует безопасность от контакта с крупными предметами, но не защищает от воды. Относится к категории изделий с содержанием галогенов - не применяйте в местах с особыми требованиями к пожаробезопасности (например, метро, больницы, тоннели), где используются только галоген-free материалы.

Преимущества

• Быстрая установка - не требует резки, сверления или дополнительных крепежей
• Сохраняет целостность кабель-канала - снижает риск повреждения проводов при монтаже
• Аккуратный внешний вид - ровный переход без зазоров и неровностей
• Высокая механическая прочность - выдерживает нагрузки при нормальной эксплуатации
• Совместим с популярными сериями Metra, Legrand и IEK - легко найти аналоги при ремонте

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от влаги выше IP40
• Не подходит для каналов другого сечения - даже небольшая разница в размерах (например, 98×48 мм) может вызвать плохое соединение
• Запрещено применять в помещениях с запретом на галогены - например, в системах жизнеобеспечения, где действуют нормы IEC 60754
• Не рассчитана на значительные ударные нагрузки - не используйте в зонах с постоянным механическим воздействием (например, на заводах с движущимися механизмами)

Примеры использования

• Соединение вертикального и горизонтального участка кабель-канала в офисном помещении
• Обход стены или колонны в жилом доме при прокладке силовой сети
• Переход между двумя рядами кабель-каналов в распределительном щите
• Монтаж в учебных классах, торговых центрах, административных зданиях

Практические советы

• Перед монтажом проверьте, что кабель-канал имеет ровный срез - неровности мешают защелке войти до упора
• Если угол будет находиться в месте с высокой влажностью (ванная, подвал), убедитесь, что вся система герметична - этот элемент не увеличивает степень защиты
• При комплектации заказа учтите, что для каждого внешнего угла нужен один такой элемент - не забудьте добавить их в список материалов
• Для удобства монтажа лучше собирать всю трассу на полу, затем поднимать и крепить к стене - так легче добиться точного совпадения углов
• Если планируете будущий ремонт - выбирайте продукцию одной серии (например, Metra), чтобы замена была простой
