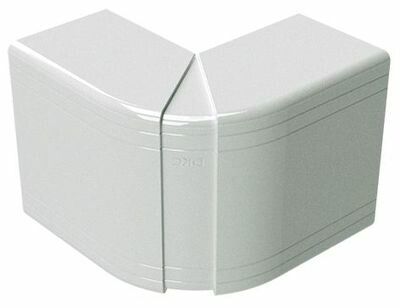

Угол для кабель-канала внешний неизменяемый 90град. 100х40 NEA DKC 01809 ДКС

Угол внешний неизменяемый 90 градусов 100х40 мм от DKC (ДКС) - элемент кабель-канала серии In-liner Classic, предназначенный для плавного перехода между участками трассы под прямым углом. Подходит для внутренней прокладки кабелей в офисах, жилых помещениях и других зонах с невысокими требованиями к защите.

Назначение и область применения

Этот угол используется для формирования угловых соединений в кабельных трассах, собранных из мини-коробов серии In-liner Classic. Он обеспечивает аккуратный и безопасный переход кабелей на стыках стен или поверхностей, где требуется изменить направление трассы на 90° в горизонтальной плоскости. Применяется в закрытых помещениях: офисах, квартирах, школах, административных зданиях. Не предназначен для открытых площадок, сырых или взрывоопасных сред.

Технические характеристики

• Угол: 90° - фиксированный, не регулируемый
• Габариты: ширина 100 мм, глубина 40 мм - соответствует стандартным размерам коробов серии In-liner Classic
• Материал: пластик без галогенов - экологически безопасный, не выделяет токсичных веществ при нагреве
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Количество вводов: 2 - два входа для кабель-каналов, один на каждую сторону угла
• Количество отсеков: 1 - единый канал для прокладки проводов
• Цвет: чисто-белый - совпадает с цветом всех элементов серии In-liner Classic
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата с возможностью колебаний температур до +40C
• Исполнение: формованный - изготовлен методом литья, сохраняет точную геометрию
• Монтажная перфорация: да - есть отверстия для крепления саморезами или дюбелями
• Способ установки крышки: встраиваемый - крышка не предусмотрена; кабель-каналы с крышками монтируются отдельно
• Симметричность: да - одинаковый профиль с обеих сторон, можно использовать в любом направлении

Совместимость и монтаж

Угол совместим исключительно с кабель-каналами и коробами серии In-liner Classic. Его ширина (100 мм) и глубина (40 мм) точно соответствуют этим изделиям. Для монтажа:

• Закрепите угол к поверхности через перфорацию с помощью саморезов или дюбелей (диаметр отверстий не указан - используйте стандартные крепежи 3–5 мм)
• Подгоните к нему два отрезка кабель-канала - они должны плотно входить в боковые пазы
• Не требует клея или герметиков - механическая посадка достаточна
• Крышку над углом устанавливают после монтажа канала, она не является частью этого элемента

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных работ. Материал без галогенов снижает риск образования токсичных газов при возгорании. Степень защиты IP40 гарантирует, что внутрь не попадут крупные предметы, но не защищает от влаги - не используйте в ванных комнатах, на улице или в местах с высокой влажностью. Климатическое исполнение УХЛ4 допускает применение в помещениях с нормальным микроклиматом, без постоянного воздействия холода ниже –10C.

Преимущества

• Аккуратный внешний вид - белый цвет легко сочетается с любым интерьером
• Простота монтажа - симметричная форма и перфорация позволяют устанавливать угол без подгонки
• Высокая механическая прочность - материал устойчив к царапинам и деформациям при обычном использовании
• Экологичность - отсутствие галогенов делает его безопасным для людей и окружающей среды
• Совместимость с широким спектром комплектующих серии In-liner Classic - легко расширять трассу

Ограничения применения

• Не подходит для наружной установки - IP40 не защищает от влаги
• Не рекомендуется для помещений с повышенной влажностью (ванная, баня, подвалы)
• Не предназначен для работы при температурах ниже –10C - материал теряет гибкость
• Не имеет крышки - необходимо использовать отдельные крышки для кабель-каналов
• Не поддерживает многократное вскрытие - при частом доступе к кабелям лучше выбрать другой тип кабель-канала

Примеры использования

• Обустройство кабельной трассы в офисе: от стены к столу, вокруг дверного косяка
• Прокладка силового и слаботочного кабеля вдоль потолка и стены в жилой комнате
• Создание вертикально-горизонтального перехода в коридоре или учебном классе
• Сборка трассы для видеонаблюдения или систем домашнего автоматизации

Практические советы

• Перед монтажом проверьте, чтобы ширина вашего кабель-канала была именно 100 мм - другие размеры не подойдут
• Если угол будет находиться рядом с источником тепла (например, радиатором), убедитесь, что температура воздуха не превышает +40C
• При необходимости замены или ремонта - демонтируйте всю секцию трассы, начиная с крышки, затем снимите угол
• Не используйте этот угол как основной элемент нагрузки - он не предназначен для подвески оборудования
• Храните запасные углы в сухом месте - даже с защитной пленкой длительное воздействие влаги может повредить пластик
