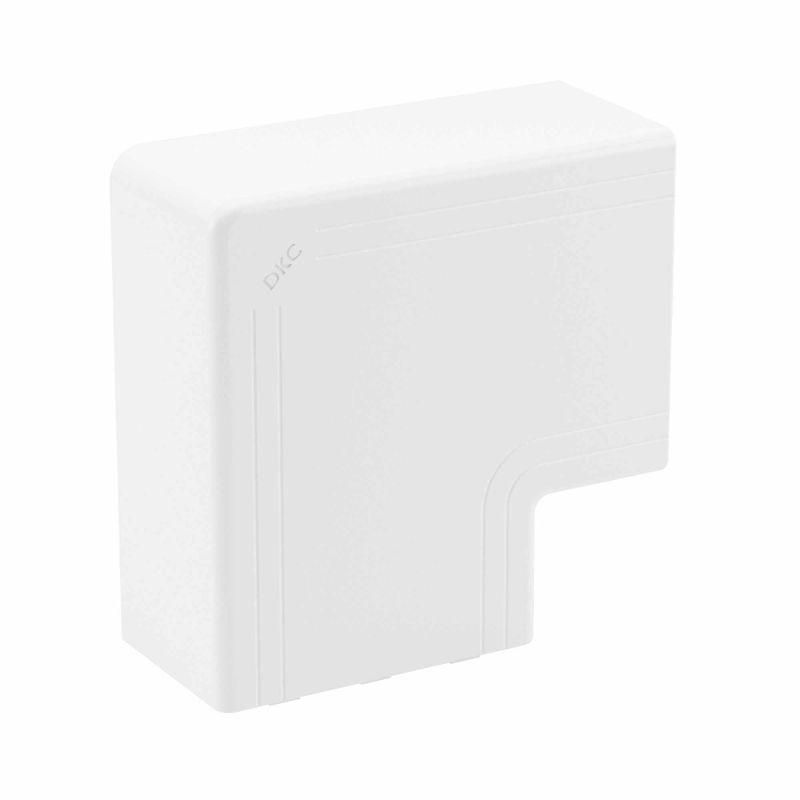

Угол плоский NPAN 100x40 (розница, 2 шт в пакете) - 01741R ДКС

Угол плоский NPAN 100х40 от DKC - фасонная деталь из АБС-пластика для эстетичного оформления L-образных поворотов кабель-канала In-liner Classic 100×40 мм. Устанавливается встроенно, оснащён фиксатором кабеля и монтажными отверстиями. В розничной упаковке - два элемента.

Назначение и область применения

Угол плоский NPAN 100х40 предназначен для создания чётких, аккуратных поворотов на 90° в трассах кабель-канала In-liner Classic. Он маскирует стык между двумя участками канала, сохраняя целостность внешнего вида проводки. Подходит для внутренней прокладки кабелей в офисах, жилых помещениях, производственных зонах и других объектах, где важна эстетика и безопасность.

Технические характеристики

• Угол изгиба: 90° - обеспечивает точный поворот без дополнительных комплектующих
• Размеры: 100×40 мм - совпадает с профилем кабель-канала In-liner Classic
• Материал: АБС-пластик - прочный, ударопрочный, не выгорает под UV-излучением
• Состав: безгалогенный - при возгорании не выделяет токсичных паров, соответствует требованиям пожарной безопасности
• Цвет: чисто-белый - сочетается с большинством интерьеров и другими элементами серии In-liner Classic
• Количество крышек: одна - плотно закрывается, защищает кабели от пыли и механических воздействий
• Наличие соединителя: да - позволяет легко состыковать угол с основным каналом без дополнительных креплений
• Наличие монтажной перфорации: да - отверстия для саморезов через каждые 5–8 см
• Наличие фиксатора кабеля: да - предотвращает перемещение проводов внутри канала после монтажа
• Способ установки: встраиваемый - монтируется прямо в систему кабель-канала, не требует внешних кронштейнов
• Симметричность: да - одинаково работает как восходящий, так и нисходящий поворот
• Защитная плёнка: есть - сохраняет цвет и поверхность до момента монтажа

Совместимость и монтаж

Угол плоский NPAN 100х40 совместим исключительно с кабель-каналами серии In-liner Classic 100×40 мм. Не подходит для аналогов других брендов или размеров - даже небольшая разница в высоте или ширине нарушает герметичность и надёжность крепления.

Монтаж выполняется в три этапа:

1. Подготовьте участок трассы: отрежьте каналы точно под углом 90°
2. Загрузите кабели в каналы - фиксатор внутри угла удержит их на месте
3. Соедините угол с каналами через заводской замок - затем закрепите саморезами через перфорацию

Не требуется клей или сварка. Все элементы системы In-liner Classic имеют стандартизированные замки - сборка происходит «на слух» при правильном совмещении.

Безопасность и стандарты

Изделие изготовлено из безгалогенного АБС-пластика, что снижает риск образования ядовитых газов при нагреве или горении. Соответствует требованиям пожарной безопасности для помещений с повышенными нормами электробезопасности. Применимо в жилых, общественных и административных зданиях.

Преимущества

• Эстетично скрывает стыки - не требует дополнительных декоративных решений
• Легко собирается - не нужны специальные инструменты
• Стандартная перфорация - можно использовать любые саморезы 3–4 мм
• Фиксатор кабеля - минимизирует нагрузку на контакты и снижает риск перегибов
• Симметричная форма - один элемент служит и для вертикального, и для горизонтального поворота
• Защитная плёнка - сохраняет белый цвет до установки, не царапается при хранении

Ограничения применения

• Не предназначена для наружной установки - материал не рассчитан на постоянное воздействие УФ-лучей и температур ниже –10C
• Не используется в условиях повышенной влажности (ваннные комнаты, бассейны) - пластик не имеет IP-защиты
• Не совместим с кабель-каналами других серий или брендов - даже если размер совпадает, замки отличаются
• Не рекомендован для силовых трасс с током выше 63 А - для таких задач используют металлические решения

Примеры использования

• Обустройство проводки в офисах - переход от потолочного канала к стеновой трассе
• Прокладка сети в квартире - поворот вокруг дверного косяка или оконного проёма
• Монтаж в учебных заведениях - аккуратное оформление трасс в коридорах и классах
• Производственные площадки - организация кабельных путей рядом с оборудованием без нарушения дизайна

Практические советы

• Перед монтажом проверьте, чтобы все части кабель-канала были одной партии - цвет может немного различаться
• Не затягивайте саморезы слишком сильно - это может деформировать пластиковую крышку
• Если кабели толстые, перед установкой убедитесь, что они свободно проходят через весь путь - угол не увеличивает внутренний объём
• Храните в сухом месте при температуре +5…+30C - перепады температур могут вызвать хрупкость материала
• При заказе учтите: в упаковке всегда две единицы - достаточно для одного поворота
