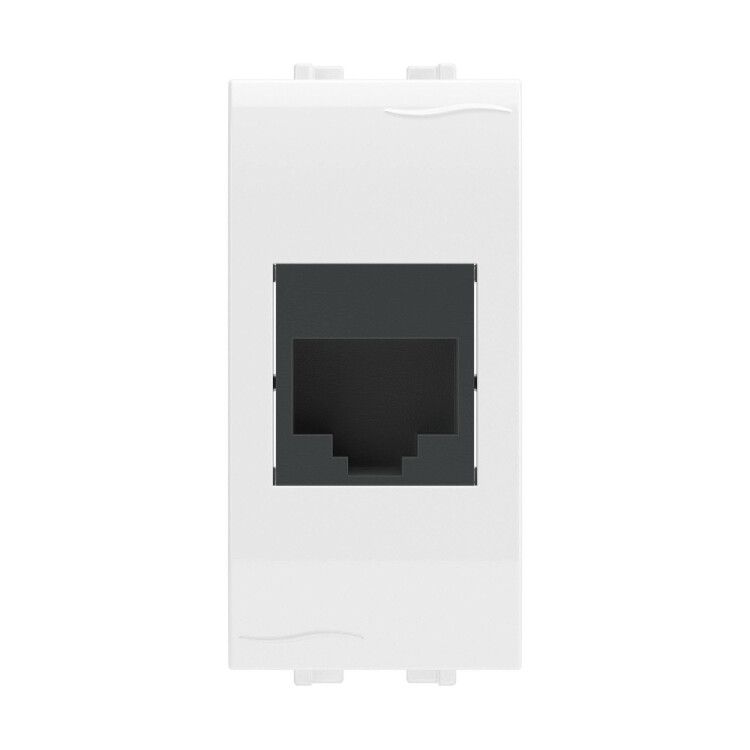

Компьютерная розетка RJ-45. кат.5E (разъем AMP). белая. 1мод. Brava | 76646B DKC ДКС

Краткое общее описание: Розетка компьютерная RJ-45, категория 5E, разъем AMP, белая, 1 модуль от DKC (ДКС) - это модульное устройство для подключения сетевого оборудования через Ethernet-кабель, предназначенное для установки в кабель-каналы и распределительные шкафы. Артикул 76646b обеспечивает надежное соединение с экранированным контактом и терминальным резистором, что важно для стабильной передачи данных в офисных и промышленных системах.

Назначение и область применения

Розетка компьютерная RJ-45, категория 5E, разъем AMP, белая, 1 модуль используется для подключения сетевых устройств: компьютеров, телефонов VoIP, камер наблюдения, принтеров и другого оборудования, работающего по протоколу Ethernet. Подходит для монтажа в офисах, центрах обработки данных, производственных помещениях и других объектах, где требуется организованная проводка сети. Устройство встраивается в кабель-каналы, стеновые ниши или щитовое оборудование.

Технические характеристики

• Категория: 5E - поддерживает скорость передачи данных до 1 Гбит/с на расстоянии до 100 метров
• Тип разъема: RJ45 8P8C - восемь контактов для полноценного Ethernet-соединения
• Экранирование: экранированные гнезда и экранированный корпус - снижают помехи и повышают стабильность сигнала
• Терминальный резистор: да - предотвращает отражение сигналов, важен для высокоскоростных сетей
• Подключение: винтовое - фиксация жил кабеля осуществляется с помощью винтовых зажимов
• Заземление: раздельное подключение - позволяет эффективно выводить помехи из системы
• Способ присоединения экрана: винтовой - надежное соединение экрана кабеля с корпусом
• Степень защиты: IP20 - защищает от доступа пальцами и крупными частицами, не рассчитана на влагу
• Напряжение: 12 В - предназначена исключительно для слаботочных сетей, не для питания!
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Материал: термостойкий поликарбонат - устойчив к перегреву и механическим воздействиям
• Цвет: белый - соответствует стандартному дизайну интерьеров
• Количество постов: 1 - занимает один модуль в кабель-канале
• Кабельный ввод: есть - позволяет заводить кабель прямо в механизм
• Поле для надписи: да - можно нанести обозначение порта (например, “PC-01”)
• Механическое кодирование: да - предотвращает неверную вставку разъема
• Направление выхода: прямолинейное - кабель выходит параллельно поверхности

Совместимость и монтаж

Розетка компьютерная RJ-45, категория 5E, разъем AMP, белая, 1 модуль совместима с любыми стандартными кабель-каналами и DIN-рейками, поддерживающими модульную систему Brava. Для монтажа достаточно:

• заготовить кабель UTP/STP категории 5E или выше;
• зачистить конец кабеля и вставить жилы в соответствующие контакты согласно T568A/B;
• затянуть винты до упора - проверьте плотность фиксации;
• подключить экран кабеля к зажиму на корпусе - обязательно для работы с экранированным кабелем;
• вставить механизм в кабель-канал - он фиксируется без снятия декора.

Не требует демонтажа лицевой панели при замене или обслуживании. Совместим с другими элементами серии Brava - можно комбинировать с розетками переменного тока, USB-портами и другими модулями.

Безопасность и стандарты

Розетка компьютерная RJ-45, категория 5E, разъем AMP, белая, 1 модуль соответствует требованиям к слаботочным системам. Напряжение 12 В указывает на то, что устройство не предназначено для подключения к силовым цепям. Применяется только в рамках информационных сетей. Экранированная конструкция снижает риск возникновения наводок, что особенно важно рядом с источниками ЭМИ. Соответствует нормам безопасности для помещений класса УХЛ3.

Преимущества

• Высокая стабильность связи благодаря экранированию и терминальному резистору
• Удобный винтовой контакт - надежнее, чем push-in, при частых переподключениях
• Раздельное заземление - минимизирует шумы в сети
• Механическое кодирование - исключает ошибки при подключении
• Поле для надписи - упрощает управление и диагностику сети
• Термостойкий материал - безопасен при возможном нагреве соседних элементов
• Модульная система - легко масштабируется и ремонтируется

Ограничения применения

• Не использовать для подачи электроэнергии - напряжение 12 В не является питанием, а лишь указывает на уровень изоляции
• Не устанавливать во влажных средах - степень защиты IP20 не защищает от воды
• Не применять с кабелями ниже категории 5E - потеря качества сигнала на скорости свыше 100 Мбит/с
• Не монтировать в условиях постоянных вибраций - винтовые контакты могут ослабнуть
• Не использовать в качестве точки питания PoE - устройство не имеет функции передачи энергии по Ethernet

Примеры использования

• Организация рабочего места сотрудника - розетка в кабель-канале на столе подключает ПК и IP-телефон
• Производственный участок - подключение контроллеров, HMI-панелей и датчиков к локальной сети
• Видеонаблюдение - подключение IP-камер в коридорах и офисах с использованием STP-кабеля
• IT-шкаф - сборка нескольких модулей RJ-45 для коммутации серверов и маршрутизаторов

Практические советы

• Выбирайте экранированный кабель (STP или FTP) - иначе теряется смысл экранированной розетки
• Обязательно подключите экран кабеля к зажиму на корпусе - без этого экранирование не работает
• Проверяйте цветовую схему обжима (T568A или T568B) - все устройства в одной сети должны быть согласованы
• Используйте поле для надписи - это экономит время при диагностике и обслуживании
• Не затягивайте винты слишком сильно - можно повредить медные контакты
• При монтаже в кабель-канале оставляйте запас кабеля - так проще менять розетку без перекладки всей трассы
