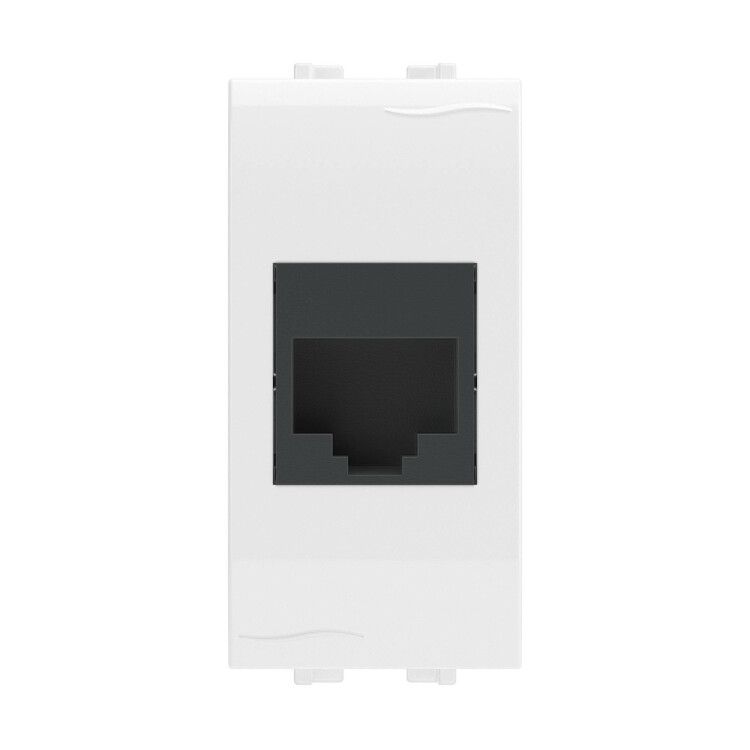

Розетка компьютерная Brava PcNet RJ45 кат. 5E, белая, 1 модуль DKC (ДКС) 76654B

Компьютерная розетка DKC Brava 76654b - это модульное устройство с экранированным RJ45-разъёмом категории 5e для надёжного подключения сетевого оборудования в офисах, цехах и серверных помещениях. Устройство совмещает функциональность сети Ethernet с возможностью монтажа в кабель-каналы и другие типы коробок.

Назначение и область применения

Розетка DKC Brava 76654b предназначена для подключения компьютеров, телефонов, IP-камер, принтеров и другого сетевого оборудования через кабель Ethernet. Подходит для организаций, где важна стабильность передачи данных: офисы, учебные заведения, производственные участки, системы видеонаблюдения. Может использоваться как в новых, так и в реконструируемых системах коммуникаций.

Технические характеристики

• Категория: Cat 5e - обеспечивает скорость передачи данных до 1 Гбит/с на расстоянии до 100 метров
• Тип разъёма: RJ45, 8P8C - стандартный интерфейс для Ethernet
• Количество портов: 1
• Экранирование: корпус и внутренние контакты экранированы - снижают помехи и повышают качество сигнала
• Материал корпуса: термостойкий поликарбонат - устойчив к перегреву и механическим воздействиям
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых частиц, не предназначен для улицы или влажных сред
• Цвет: белый - соответствует стандартному цвету интерьерных решений
• Подключение: винтовые зажимы - надёжный контакт без пайки
• Заземление: отдельный зажим для экрана кабеля - обеспечивает эффективную ЭМИ-защиту
• Выход кабеля: прямолинейный - удобен для монтажа в кабель-каналах и коробках
• Напряжение: 12 В - указывает на использование в слаботочных сетях, не для питания бытовой техники
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и влажности до 95%
• Комплектация: механизм с декоративной накладкой - готов к установке без доп. элементов
• Дополнительно: наличие оконечного резистора и компенсатора - оптимизирует импеданс сигнала, предотвращает отражения

Совместимость и монтаж

Розетка DKC Brava 76654b совместима со всеми стандартными кабель-каналами и монтажными коробками серии Brava. Крепление осуществляется винтовым способом - достаточно закрутить два винта на боковой поверхности механизма. Для монтажа в стену используется стандартная подрозетниковая коробка глубиной не менее 40 мм. Накладка фиксируется без инструментов - просто щёлкает на место после установки механизма. Прямолинейный выход позволяет провести кабель прямо в канал без изгибов, что важно для сохранения целостности экранирования.

Безопасность и стандарты

Устройство соответствует требованиям к слаботочным системам и выполнено в соответствии с нормами GOST R 50571.26 и IEC 60603-7. Экранированный дизайн и отдельный зажим заземления обеспечивают соответствие стандартам EMI-совместимости. Напряжение 12 В указывает на применение исключительно в информационных сетях - не для силовых цепей. Не используйте для подключения устройств выше 12 В - риск повреждения контактов!

Преимущества

• Экранированный дизайн минимизирует влияние внешних помех - особенно актуально рядом с силовыми кабелями
• Оконечный резистор и компенсатор внутри - гарантируют стабильную передачу данных без потерь
• Винтовое подключение - долговечнее, чем push-in, особенно при частом обслуживании
• Декоративное оформление по эскизу - можно заказать логотип или номер комнаты на накладке
• Цветовая маркировка - упрощает идентификацию портов в многожильных системах
• Механическое кодирование - предотвращает случайную замену на несовместимые разъёмы

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от воды и пыли
• Напряжение 12 В - нельзя использовать для подачи питания на устройства (например, PoE-камеры); для PoE нужна специальная розетка с питанием
• Требуется соблюдать радиус изгиба кабеля - не менее 4 диаметров кабеля, чтобы не нарушить экранирование
• Не совместима с неэкранированными кабелями UTP - потеряется весь эффект экранирования
• Не подходит для монтажа в металлические коробки без заземления - необходимо подвести землю к зажиму

Примеры использования

• Офисные рабочие места - подключение ПК, VoIP-телефонов, мониторов с сетевой функцией
• Производственные линии - связь между контроллерами, HMI-панелями, датчиками
• Системы видеонаблюдения - подключение IP-камер в коридорах, кассах, складах
• Образовательные учреждения - компьютерные классы, лаборатории, библиотеки
• Аудио-визуальные системы - подключение проекторов, медиаплееров, конференц-систем

Практические советы

• Перед монтажом проверьте, что кабель - именно Cat 5e или выше; Cat 5 не обеспечит требуемую скорость
• При обжиме коннектора RJ45 используйте правильную схему T568A/B - не смешивайте её
• Заземление экрана обязательно! Без него экранирование бесполезно - подключите медную жилу экрана к отдельному зажиму
• При монтаже в кабель-канал следите, чтобы кабель не был пережат - это вызывает потерю сигнала
• Если планируете много розеток - используйте цветовую маркировку: красный - серверы, синий - рабочие места, зелёный - камеры
• Для помещений с высокой электромагнитной нагрузкой (частотные преобразователи, сварочные аппараты) - эта модель идеальный выбор благодаря экранированию
