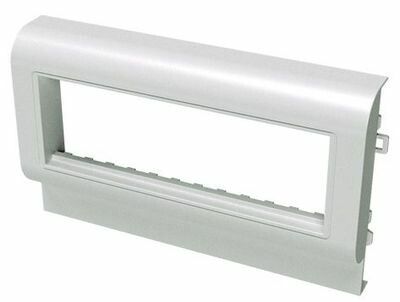

PDA-3BN 80 Рамка-суппорт под 6 модулей BRAVA | 10643 DKC ДКС

Рамка-суппорт под 6 модулей PDA-3BN 80 от DKC (ДКС) - элемент крепления для установки шестимодульных устройств серии BRAVA внутри кабель-каналов серии In-liner Classic. Обеспечивает надежное фиксирование и эстетичное завершение кабельной трассы.

Назначение и область применения

Рамка-суппорт PDA-3BN 80 предназначена для монтажа в пластиковые кабель-каналы серии In-liner Classic. В неё устанавливаются модульные устройства серии BRAVA - например, выключатели, розетки, терморегуляторы или другие ЭУИ. Применяется в помещениях с внутренней проводкой: офисах, квартирах, административных зданиях. Подходит для вертикальной ориентации кабель-каналов. Не используется для открытой проводки или наружной установки.

Технические характеристики

• Количество отсеков: 6 - позволяет установить до шести однопостовых модулей BRAVA
• Ширина: 80 мм - соответствует стандартному шагу модулей в кабель-каналах
• Габаритные размеры: 130×45×45 мм - компактная форма для плотного монтажа
• Материал: АБС-пластик - ударопрочный, устойчив к царапинам и деформации
• Покрытие: глянцевое декоративное, белое - сочетается с корпусами In-liner Classic
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Ориентация монтажа: вертикальная - совместима только с вертикальными кабель-каналами
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Количество постов: 3 - распределение шести модулей по трем рядам (по два модуля в каждом)
• Не содержит галогенов - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Рамка-суппорт PDA-3BN 80 совместима исключительно с кабель-каналами серии In-liner Classic. Монтаж осуществляется путём вставки в канал и последующего защелкивания - без винтов и инструментов. Для работы требуется только подготовленный кабель-канал с подходящими внутренними направляющими. После установки рамки в неё вставляются модули BRAVA, которые также фиксируются защелками. Не используйте с другими сериями кабель-каналов - несовместимые профили не обеспечивают герметичности и удерживающего усилия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановочных изделий в условиях сухих и пылевых помещений. Степень защиты IP40 гарантирует, что внутренние контакты не подвержены воздействию пыли и случайным прикосновениям инструментов. Гарантируется отсутствие галогенов в составе материала - снижает риск образования токсичных веществ при перегреве. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для вспомогательных элементов управления.

Преимущества

• Безвинтовое зажимное крепление - ускоряет монтаж, исключает потерю крепежа
• Скрытый способ монтажа - сохраняет чистую линию кабельной трассы без внешних креплений
• Высокая точность геометрии - обеспечивает плотное соединение с модулями BRAVA и кабель-каналом
• Эстетичный глянцевый белый цвет - гармонирует с большинством интерьеров
• Устойчивость к механическим нагрузкам - материал ABS не трескается при правильном монтаже

Ограничения применения

• Не предназначен для влажных помещений - IP40 не защищает от брызг и влаги
• Подходит только для вертикально смонтированных кабель-каналов - не работает в горизонтальных каналах
• Совместим только с модулями BRAVA - не поддерживает другие серии (например, Viko, Legrand, Schneider)
• Запрещено использовать вне закрытых помещений - не рассчитана на уличные условия
• Не рекомендуется для мест с высокой запыленностью - хотя IP40 защищает от крупной пыли, мелкий песок может попасть в щели

Примеры использования

• Установка шестимодульного комбинированного блока: три выключателя + три розетки в офисной зоне
• Финальное оформление кабель-канала в коридоре квартиры с встроенными розетками и USB-адаптерами
• Монтаж в учебных классах - для группового управления освещением и питанием оборудования
• Обустройство систем автоматизации в административных зданиях - там, где нужна чистая, невызывающая проводка

Практические советы

• Перед монтажом проверьте ширину кабель-канала - он должен точно соответствовать 80 мм
• Убедитесь, что кабель-канал имеет внутреннюю направляющую для защелкивания - иначе рамка не зафиксируется
• Не используйте силу при установке - если рамка не защелкивается легко, проверьте соответствие модели
• При необходимости замены модулей - просто выньте старый, вставьте новый; рамка остаётся на месте
• При хранении оставьте защитную плёнку - она предохраняет глянцевую поверхность от царапин
• Для многомодульных решений - соблюдайте порядок расположения: выключатели сверху, розетки снизу - удобство эксплуатации
