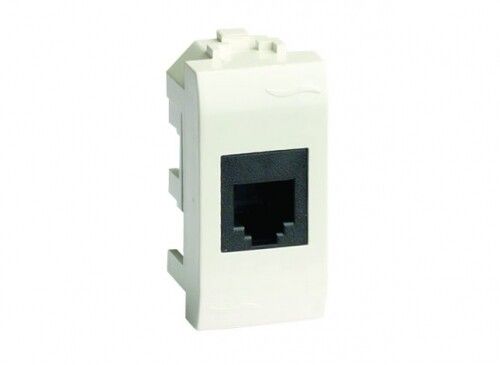

Розетка телефонная СП 1мод. Brava RJ12 бел. DKC 76120B ДКС

Розетка телефонная RJ12, 6P6C, белая, 1 модуль от бренда DKC (ДКС) - это надёжный интерфейс для подключения телефонных устройств и оборудования с разъёмом RJ-12. Артикул 76120b предназначен для установки в стандартные распределительные коробки и подходит как для офисных, так и для промышленных систем связи.

Назначение и область применения

Розетка используется для подключения телефонных аппаратов, факсов, модемов и других устройств, работающих через аналоговые линии связи. Подходит для монтажа в офисах, call-центрах, производственных помещениях и жилых зданиях. Применяется там, где требуется чёткая и защищённая точка подключения телефонного кабеля.

Технические характеристики

• Тип разъёма: 6P6C (RJ-12) - шесть контактов, все используются;
• Количество модулей: 1 - совместима со стандартными одиночными рамками;
• Цвет корпуса: белый - соответствует типовым интерьерам;
• Конструкция: наклонная - обеспечивает удобный доступ к разъёму и снижает риск повреждения шнура;
• Защита: пылезащитная шторка - предотвращает попадание пыли и мусора в контакты при отключении устройства;
• Маркировочное окно: 6×37 мм - позволяет наклеить этикетку с наименованием рабочего места или номером линии;
• Подключение контактов: осуществляется методом прокола - требует использования инструмента NE-TOOL для качественной и быстрой заделки.

Совместимость и монтаж

Розетка совместима с любыми стандартными 1-модульными пластиковыми или металлическими рамками для монтажа в стену. Устанавливается в распределительную коробку глубиной не менее 45 мм. Для правильного подключения кабеля необходимо использовать специальный инструмент NE-TOOL - он обеспечивает надёжный контакт без перегибов проводов. Кабель должен иметь внутреннюю жилу сечением до 0,5 мм2. Не рекомендуется применять многожильные провода толще указанного - возможен плохой контакт.

Преимущества

• Шторка защищает контакты от внешних воздействий - увеличивает срок службы;
• Удобное маркировочное окно упрощает обслуживание сетей с множеством линий;
• Наклонная форма снижает нагрузку на штекер при вытягивании кабеля;
• Интеграция с инструментом NE-TOOL делает монтаж быстрым и минимизирует человеческий фактор;
• Стандартный форм-фактор - легко заменяется на другие модели из серии Brava.

Ограничения применения

• Не предназначена для работы с высоким напряжением - только слаботочные сигналы (телефон, ADSL, IP-телефония с PoE до 12 В);
• Не подходит для наружной установки - отсутствует защита от влаги (IP-класс не указан);
• Не совместима с разъёмами RJ-11 с меньшим числом контактов - хотя физически они вставляются, передача сигнала может быть некорректной;
• Требуется обязательное использование инструмента NE-TOOL - ручная заделка не гарантирует надёжность контакта.

Примеры использования

• Подключение стационарного телефона в офисе;
• Разводка линий для системы голосовой почты в call-центре;
• Присоединение терминалов для контроля доступа с использованием телефонной линии;
• Монтаж в системах автоматизации, где требуется передача команд по аналоговой линии.

Практические советы

• Перед монтажом проверьте цветовую схему кабеля - используйте стандарт TIA/EIA-568B для согласования пар;
• Не перегибайте провода при заправке - это вызывает повышенное сопротивление и помехи;
• Обязательно заклейте маркировочное окно - это ускоряет поиск нужной линии при ремонте;
• При замене старой розетки - отключите питание всех линий, даже если кажется, что она “слаботочная”;
• Артикул 76120b - часть серии Brava от DKC, поэтому легко найти совместимые элементы (рамки, крышки, переходники).
