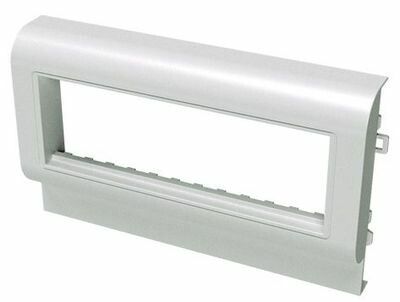

Рамка установочная под 45х45 6мод. PDA-3-45N 120 ДКС 00565

Рамка-суппорт под 6 модулей 45×45 мм PDA3-45N 120 от DKC предназначена для фиксации электроустановочных устройств внутри кабель-каналов серии In-liner Classic. Этот элемент обеспечивает надежную и быструю установку модулей без необходимости сверления или винтового крепления.

Назначение и область применения

Рамка-суппорт PDA3-45N 120 используется для монтажа шести стандартных модулей (например, выключателей, розеток, терморегуляторов) внутрь пластикового кабель-канала. Подходит для интерьеров офисов, квартир и других помещений, где требуется аккуратная и скрытая прокладка проводки. Применяется исключительно совместно с кабель-каналами серии In-liner Classic.

Технические характеристики

• Количество мест: 6 (поддерживает установку до шести модулей 45×45 мм)
• Ширина: 164 мм
• Высота установки: 45 мм
• Материал корпуса: АБС-пластик - ударопрочный, устойчивый к царапинам
• Цвет: Белый, глянцевое покрытие
• Степень защиты IP40: Защищает от контакта с предметами более 1 мм, но не герметична - не предназначен для влажных сред
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью до 98%
• Состав: Безгалогенный материал - безопасен при горении, соответствует экологическим нормам
• Тип обработки поверхности: Гладкая, глянцевая - легко моется, не задерживает пыль
• Накладка на стык: Есть - обеспечивает бесшовное соединение между соседними секциями канала
• Тип крепления: Безвинтовое зажимное - фиксируется за счет упругих язычков в канале

Совместимость и монтаж

Рамка-суппорт PDA3-45N 120 совместима только с кабель-каналами серии In-liner Classic. Монтаж выполняется путём вставки рамки в профиль канала до характерного щелчка - никаких инструментов не требуется. Для правильной работы важно соблюдать точную ширину канала: рамка рассчитана на стандартные модели с внутренней шириной 164 мм. Перед установкой проверьте, что внутренние стенки канала не деформированы - иначе защелки не будут плотно фиксироваться.

Безопасность и стандарты

Изделие изготовлено из самозагасающего АБС-пластика, соответствует требованиям безопасности для электромонтажа в закрытых помещениях. Наличие накладки на стык снижает риск попадания пыли и механических воздействий на места соединений. Сертифицировано для использования в соответствии с ГОСТ Р 50571 и IEC 61439-6.

Преимущества

• Быстрая сборка - нет нужды использовать шурупы или инструменты
• Эстетично - гладкий белый фон гармонирует с любым дизайном интерьера
• Поддерживает компактную распределительную систему - вместо нескольких одиночных рамок одна единица занимает меньше места
• Запчасть заменяемая - можно демонтировать и заменить без вскрытия всего канала
• Экологически безопасна - состав без галогенов снижает выбросы токсинов при перегреве

Ограничения применения

• Не открытые площадки, улицы, сырые помещения - степень защиты IP40 недостаточна для влаги и брызг
• Не работает с другими сериями кабель-каналов - даже аналогичными по размеру, если они не из серии In-liner Classic
• Не рекомендовано применять там, где возможны частые механические нагрузки на лицевую сторону - например, рядом с дверями или в местах активного движения людей
• Не подходит для установки крупных модулей выше 45 мм в высоту - только стандартные 45×45 мм

Примеры использования

• Установка группы выключателей и розеток в офисе - все шесть модулей собраны в одной рамке, провода прячутся в одном канале
• Обновление старой проводки в квартире - удобно менять несколько устройств сразу без переделки стены
• Функциональные панели в домашних студиях - управление освещением, AV-оборудованием, зарядными устройствами в одном месте

Практические советы

• Перед монтажом удалите защитную плёнку с рамки - она предохраняет поверхность во время перевозки, но затрудняет контакт с модулями
• Проверяйте глубину кабель-канала - он должен быть достаточно глубоким, чтобы рамка полностью входила и не выпирала
• Если используете много таких рамок подряд - начинайте монтаж с одного конца, чтобы избежать перекосов
• Не забивайте рамку слишком большим количеством проводов - это может вызвать давление на защелки и их выход из строя
• Для обслуживания - просто потяните рамку на себя, она легко выйдет из канала без повреждений
