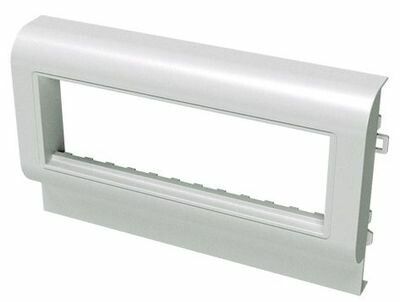

Рамка-суппорт PDA3-45N 100 под 6 модулей 45х45 мм DKC 00564

Рамка-суппорт под 6 модулей 45×45 мм PDA3-45N 100 от DKC (ДКС) предназначена для фиксации электроустановочных устройств внутри кабель-каналов серии In-liner Classic. Обеспечивает надежное крепление и эстетичное завершение трассы без необходимости сверления.

Назначение и область применения

Рамка-суппорт PDA3-45N 100 используется для установки шести стандартных модулей (например, выключателей, розеток, терморегуляторов) внутрь пластикового кабель-канала. Применяется в системах скрытой проводки, где требуется компактное и аккуратное расположение оборудования. Подходит для офисов, квартир, общественных зданий и других объектов, где важна чистота линии кабельной трассы.

Технические характеристики

• Количество мест: 6 (стандартные модули 45×45 мм)
• Ширина: 164 мм
• Высота установки: 45 мм
• Материал корпуса: АБС-пластик
• Цвет: Белый, глянцевая поверхность
• Степень защиты IP40: Защита от контакта с предметами более 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая холодные периоды
• Наличие накладки на стык: Да - обеспечивает герметичность соединения между секциями канала
• Обработка поверхности: Глянцевая, без специального защитного покрытия
• Состав: Безгалогенный материал - безопасен при горении, соответствует экологическим нормам

Совместимость и монтаж

Рамка-суппорт PDA3-45N 100 совместима исключительно с кабель-каналами серии In-liner Classic. Крепление осуществляется безвинтовым способом - защелкиванием в боковые направляющие профиля канала. Для правильной установки:

• Убедитесь, что канал имеет внутреннюю ширину, достаточную для свободного входа рамки (не менее 164 мм)
• Перед монтажом удалите защитную плёнку с лицевой стороны рамки
• Заполнять все 6 мест можно любыми комбинациями модулей 45×45 мм - например, три розетки + три переключателя
• Не используйте с металлическими или другими типами кабель-каналов - несовместимо

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и административных помещений. Материал АБС-пластик не содержит галогенов, снижает риск образования токсичных паров при возгорании. Степень защиты IP40 гарантирует защиту от случайного прикосновения к токоведущим частям, однако не предназначен для влажных сред или открытых площадок.

Преимущества

• Быстрый монтаж - не требует инструментов, достаточно защелкнуть в канал
• Эстетично - глянцевая белая поверхность гармонирует с интерьером
• Жесткая конструкция - не деформируется при установке крупных модулей
• Накладка на стык - закрывает щель между соседними участками канала, улучшает внешний вид
• Поддерживается весь ассортимент In-liner Classic - легко заменить или расширить систему

Ограничения применения

• Не для наружной установки - IP40 недостаточно для влаги и пыли
• Не работает с кабель-каналами других серий - только In-liner Classic
• Не рекомендуется использовать в условиях постоянной вибрации - возможен самопроизвольный выход из зацепления
• Не подходит для установки модулей большего формата (например, 86×86 мм)
• Поверхность не имеет антицарапинного покрытия - при механическом воздействии возможно повреждение глянца

Примеры использования

• Управление освещением в офисе: 3 выключателя + 3 розетки в одной рамке
• Кабель-трасса в детской комнате: 2 розетки с защитными крышками + 4 модуля USB-зарядок
• Система управления домашней автоматикой: термостат, контроллер, два интерфейса и две розетки
• Монтаж в учебном классе: группировка всех точек питания и управления светом в одном месте

Практические советы

• Выбирая количество модулей, помните: чем больше нагрузка на один суппорт, тем выше вероятность перегрева - не перегружайте схему
• Перед окончательным монтажом проверьте, чтобы все модули плотно вошли в суппорт - слабое крепление вызовет люфт
• Если нужна декоративная отделка, используйте накладки и крышки из того же набора In-liner Classic
• При ремонте - не пытайтесь демонтировать рамку силой; аккуратно отожмите фиксаторы с торцов
• Храните запасные рамки в оригинальной упаковке - они хрупки к давлению и перегибу
