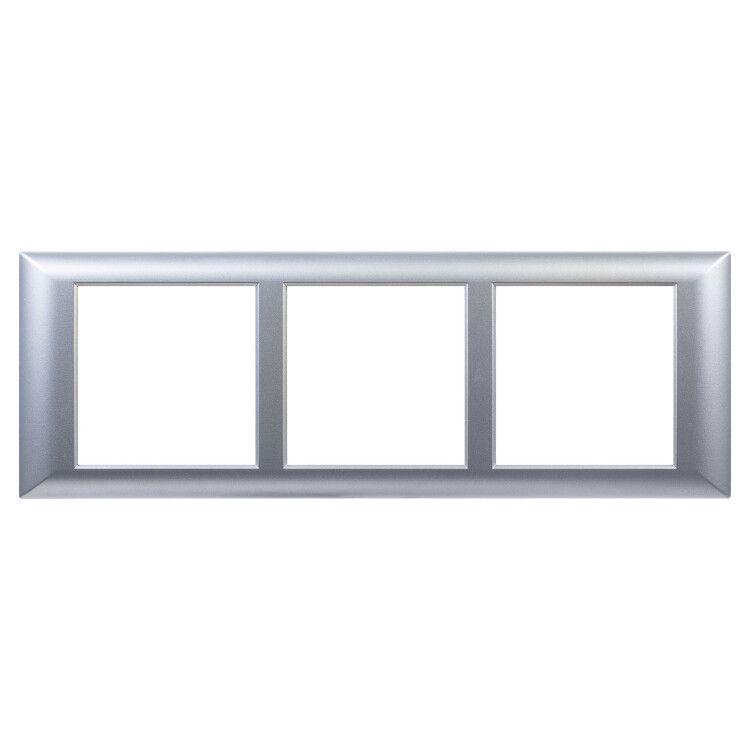

Рамка-суппорт "Avanti" для "In-liner Front", серебристый металлик, 6модулей | 4404916 DKC ДКС

Рамка-суппорт для In-liner Front, серебристый металлик, 6 модулей (арт. 4404916, бренд DKC) - элемент крепления для установки аппаратуры управления в кабель-каналах системы In-liner Front и колоннах Sotto. Предназначен для фиксации устройств внутри алюминиевых профилей, обеспечивая надежную и эстетичную сборку.

Назначение и область применения

Рамка-суппорт для In-liner Front используется для монтажа электрооборудования - кнопок, переключателей, индикаторов, терминалов - внутрь алюминиевых кабель-каналов, башенок, лючков и колонн системы In-liner Front. Также совместим с системой организации рабочих мест Sotto. Подходит для промышленного оборудования, автоматизации линий, станций управления, где требуется компактная и защищённая установка элементов управления.

Технические характеристики

• Тип изделия: суппорт (рамка крепления)
• Количество мест для монтажа: 3
• Диаметр отверстия: 45 мм
• Высота отверстия: 45 мм
• Материал: АБС-пластик, устойчив к УФ-излучению
• Цвет: серебристый металлик
• Совместим с каркасами арт. 4402812 (входят в комплект)

Совместимость и монтаж

Рамка-суппорт для In-liner Front устанавливается исключительно на специальные каркасы арт. 4402812, которые поставляются в комплекте. Монтаж выполняется путём вставки суппорта в подготовленный профиль кабель-канала или колонны Sotto до щелчка фиксации. Открытые стороны рамки позволяют легко подключить провода после установки. Для правильной работы важно соблюдать посадочные размеры: отверстие 45×45 мм соответствует стандартным модульным устройствам с круглым корпусом такого же диаметра.

Преимущества

• Устойчивость материала к УФ-излучению - сохраняет цвет и прочность даже при длительном воздействии света
• Готовый комплект с каркасом - снижает время монтажа, исключает необходимость докупать крепления
• Серебристый металлик - гармонирует с алюминиевыми профилями системы In-liner Front и Sotto
• Трёхместная конструкция - позволяет разместить три устройства в одном модуле, экономя пространство

Ограничения применения

• Не предназначена для самостоятельного монтажа - требует обязательного использования каркаса 4402812
• Подходит только для устройств с круглым корпусом диаметром до 45 мм - не подходит для прямоугольных или крупных элементов
• Не рассчитана на внешнюю установку без защиты - хотя пластик устойчив к УФ, сама система In-liner Front предполагает использование в закрытых каналах

Примеры использования

• Установка трёх кнопочных станций на колонне Sotto в цехе
• Монтаж индикаторов состояния и аварийных выключателей в кабель-канале In-liner Front на конвейере
• Интеграция терминалов связи в лючок управления на производственной площадке

Практические советы

• Перед монтажом проверьте соответствие диаметра вашего устройства (например, кнопки или переключателя) 45 мм - слишком большие элементы не войдут
• Если используете несколько рамок-суппортов, располагайте их с учётом доступа к проводам - избегайте плотной упаковки
• Каркас 4402812 всегда идёт в комплекте - не заказывайте его отдельно, если не заменяете повреждённый элемент
• Для обслуживания достаточно открыть крышку кабель-канала - суппорт не требует демонтажа всей системы
