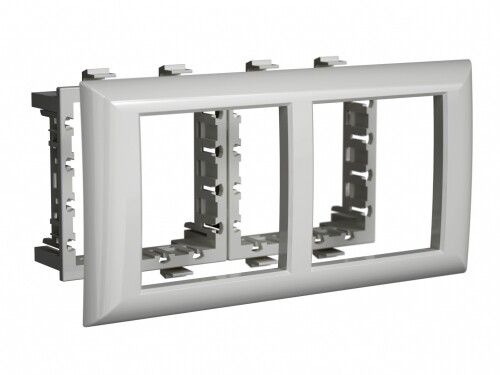

Рамка-суппорт "Avanti" для "In-liner Front", серебристый металлик, 4модуля | 4404914 DKC ДКС

Рамка-суппорт для In-liner Front, серебристый металлик, 4 модуля (арт. 4404914, бренд DKC) - элемент крепления для установки устройств управления и сигнализации в системах кабельных коробов In-liner Front и Sotto. Предназначен для надежного фиксирования оборудования внутри алюминиевых каналов, колонн и лючков.

Назначение и область применения

Рамка-суппорт для In-liner Front, серебристый металлик, 4 модуля используется для монтажа аппаратов управления - кнопок, переключателей, индикаторов, терминалов - внутрь алюминиевых кабель-каналов In-liner Front и систем организаций рабочих мест Sotto. Подходит для установки в башенки, лючки и колонны, где требуется компактная и защищённая фиксация электрооборудования. Применяется на производствах, в цехах, на автоматизированных линиях и объектах с высокой степенью запыленности.

Технические характеристики

• Тип изделия: суппорт (монтажный каркас)
• Количество модулей: 4
• Диаметр отверстия: 45 мм
• Высота отверстия: 45 мм
• Материал корпуса: АБС-пластик - прочный, ударопрочный, устойчив к УФ-излучению
• Цвет: серебристый металлик
• Количество точек крепления: 2
• Совместим с каркасами артикула 4402812 (входят в комплект)

Совместимость и монтаж

Рамка-суппорт для In-liner Front, серебристый металлик, 4 модуля устанавливается исключительно на специальные каркасы 4402812, которые уже входят в комплект поставки. Монтаж выполняется путём вставки суппорта в подготовленную нишу кабель-канала или колонны системы In-liner Front/Sotto. Каркас обеспечивает жесткую фиксацию и выравнивание положения рамки. Для установки оборудования в рамку используются стандартные устройства с круглым отверстием диаметром до 45 мм.

Преимущества

• Устойчивость материала к УФ-излучению позволяет использовать рамку в помещениях с естественным освещением и на открытых участках
• АБС-пластик обеспечивает долгий срок службы даже при механических нагрузках
• Интеграция с каркасом 4402812 гарантирует точную посадку и исключает люфт
• Серебристый металлик гармонирует с алюминиевыми профилями систем In-liner Front и Sotto

Ограничения применения

• Не предназначена для самостоятельного монтажа - требует обязательной установки на каркас 4402812
• Подходит только для устройств с круглым отверстием ≤45×45 мм - не совместима с прямоугольными или крупными модулями
• Не рекомендовано применение вне систем In-liner Front и Sotto - другие типы кабель-каналов не обеспечивают нужную посадку

Примеры использования

• Установка кнопочных постов на алюминиевой колонне в сборочном цехе
• Фиксация индикаторов состояния на башенке в автоматической линии
• Монтаж тумблеров и световых сигналов в лючке системы Sotto рядом с операционным пунктом

Практические советы

• Перед монтажом проверьте соответствие диаметра вашего устройства (например, кнопки или переключателя) отверстию 45 мм - слишком большие элементы не войдут
• Если планируете заменить оборудование - сохраните каркас 4402812: он совместим со всеми рамками этой серии
• Не используйте силовые инструменты при установке - пластик легко трескается при избыточном усилии
• Рамка-суппорт для In-liner Front, серебристый металлик, 4 модуля (арт. 4404914) - часть серии Avanti от DKC, поэтому её можно комбинировать с другими элементами этой же линейки для единого дизайна системы
