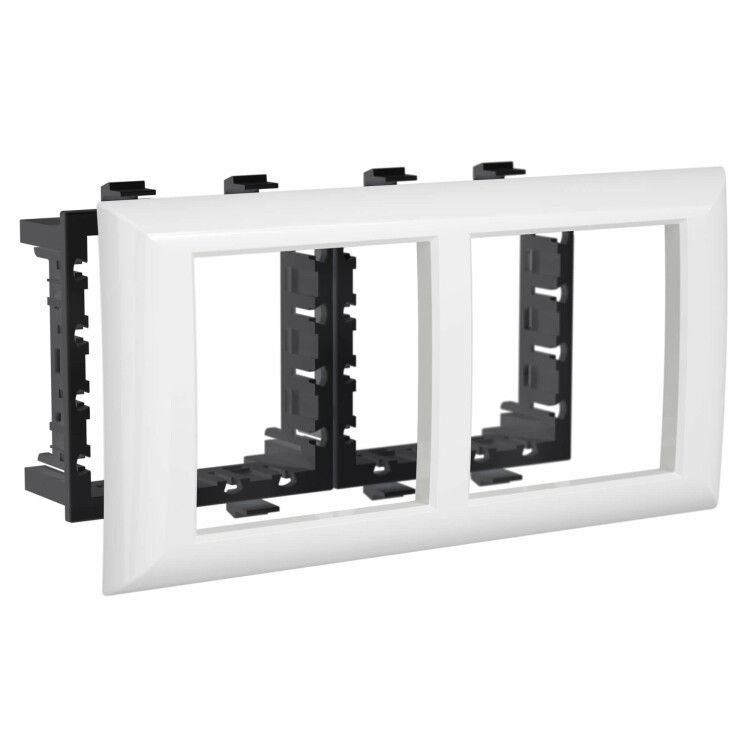

Рамка-суппорт "Avanti" белый для "In-liner Front", 4 мод. | 4400914 DKC ДКС

Рамка-суппорт белая 4-модульная для In-liner Front от DKC (арт. 4400914) - элемент крепления для установки устройств управления в системах организованного рабочего места In-liner Front и In-liner Aero. Предназначена для скрытой встраиваемой фиксации в кабель-каналах, башенках и колоннах.

Назначение и область применения

Рамка-суппорт белая 4-модульная для In-liner Front используется для надёжной фиксации модульных устройств - кнопок, переключателей, индикаторов - внутри специализированных корпусов систем In-liner Front и In-liner Aero. Подходит для монтажа в кабель-каналы, башенки, лючки и вертикальные колонны, где требуется компактное и эстетичное размещение оборудования. Применяется в промышленных автоматизированных системах, на станциях управления, в цехах с высокими требованиями к чистоте и безопасности.

Технические характеристики

• Формат: 4 модуля
• Диаметр отверстия: 45 мм
• Высота отверстия: 45 мм
• Диаметр открытого проёма: 45 мм
• Материал: АБС-пластик - прочный, ударостойкий, не выгорает под UV-лучами
• Цвет: белый
• Содержание галогенов: без галогенов - соответствует экологическим нормам RoHS
• Тип крепления: встраиваемый
• Способ монтажа: скрытый - не требует внешних крепёжных элементов
• Количество мест: 2 - позволяет одновременно установить два устройства (например, кнопку и индикатор)

Совместимость и монтаж

Рамка-суппорт белая 4-модульная для In-liner Front совместима исключительно с каркасами серии 4402812, которые поставляются в комплекте с этой рамкой. Установка происходит путём вставки рамки в подготовленный проём в корпусе системы In-liner. Каркас обеспечивает жёсткую фиксацию и точную центровку. Монтаж выполняется до упора - зажимные лапки защёлкиваются изнутри, не требуют дополнительных инструментов. Не допускается использование с другими типами каркасов или системами вне семейства In-liner.

Безопасность и стандарты

Изделие изготовлено из галоген-free АБС-пластика, что снижает токсичность продуктов горения при возникновении ЧП. Соответствует требованиям RoHS по ограничению опасных веществ. Не содержит металлических частей, исключает риск коррозии и электропроводности в условиях повышенной влажности.

Преимущества

• Устойчивость к механическим нагрузкам благодаря плотному АБС-пластиковому корпусу
• Эстетичный белый цвет легко сочетается с любыми поверхностями систем In-liner
• Скрытый монтаж сохраняет чистоту линий и предотвращает скопление пыли и грязи вокруг рамки
• Комплектация с каркасом 4402812 исключает необходимость самостоятельного подбора креплений
• Поддержка двух модулей повышает функциональность одной точки установки

Ограничения применения

• Не предназначена для наружного монтажа - не имеет защиты IP и не рассчитана на воздействие осадков или прямых солнечных лучей
• Не совместима с системами других серий, кроме In-liner Front и In-liner Aero
• Запрещено использовать с устройствами, выходящими за габариты 45×45 мм - возможна деформация или некорректная работа
• Не рекомендуется применять в средах с температурой выше +60 C - материал теряет форму при длительном нагреве

Примеры использования

• Установка кнопки старта/стоп и индикатора состояния на башенке станка в сборочном цехе
• Монтаж аварийной кнопки и светового сигнала в колонне автоматической линии
• Размещение переключателя режима и LED-индикатора в кабель-канале на участке конвейера

Практические советы

• Перед монтажом проверьте, чтобы внутренний проём в корпусе имел точно 45 мм - меньший размер затруднит установку, больший - вызовет люфт
• Не используйте силовые инструменты при вдавливании рамки - достаточно равномерного давления руками до щелчка защёлок
• Если планируете замену устройства, всегда отключите питание перед демонтажем - даже при скрытом монтаже контакты находятся под напряжением
• Для долговечности не применяйте агрессивные моющие средства - протирайте мягкой тканью с водой
• При заказе убедитесь, что в комплекте есть каркас 4402812 - без него рамка-суппорт белая 4-модульная для In-liner Front не будет работать
