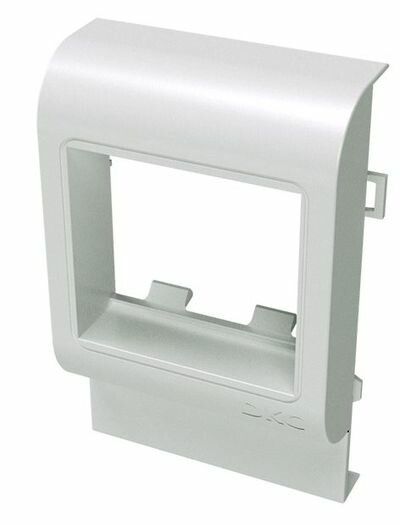

Рамка-суппорт 2мод. PDA-45N 80 под 45х45мм (подходит для Mosaic) DKC 00513 ДКС

Рамка-суппорт под 2 модуля 45x45 мм PDA-45N 80 от DKC (ДКС) - элемент крепления для установки двух модульных устройств внутри кабель-канала серии In-liner Classic. Обеспечивает надежное фиксирование и эстетичное завершение кабельной трассы.

Назначение и область применения

Рамка-суппорт PDA-45N 80 предназначена для монтажа двух модульных электроустановочных изделий (ЭУИ) - например, выключателей, розеток или переходников - внутрь пластикового кабель-канала серии In-liner Classic. Подходит для скрытой проводки в офисах, квартирах и других помещениях, где важна чистота линии кабельной трассы. Используется исключительно в сочетании с кабель-каналами того же типа и серии.

Технические характеристики

• Формат: 45×45 мм - соответствует стандартному размеру двух модульных устройств
• Общая ширина: 64 мм - обеспечивает перекрывающее наложение на стенки канала
• Высота установки: 45 мм - совпадает с глубиной профиля кабель-канала
• Материал: АБС-пластик - ударопрочный, не деформируется при температурных колебаниях
• Покрытие: глянцевое белое - маскирует следы монтажа, легко моется
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не герметична
• Климатическое исполнение: УХЛ4 - допустимо использование в закрытых помещениях с умеренным климатом, включая холодные зоны с возможностью конденсации
• Количество постов/отсеков: 2 - каждый рассчитан на один модуль
• Отсутствие галогенов - безопасно при горении, соответствует экологическим нормам

Совместимость и монтаж

Рамка-суппорт PDA-45N 80 совместима только с кабель-каналами серии In-liner Classic. Монтаж осуществляется путём вставки в канал до щелчка - фиксация происходит за счёт перекрывающего наложения и упругих защёлок. Накладка на стык предотвращает видимые зазоры между рамкой и крышкой канала. Установка выполняется вертикально - ориентация не меняется. Крепление не требует инструментов, болтов или саморезов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP40 исключает контакт с пальцами и твёрдыми предметами, но не защищает от воды. Применение в условиях повышенной влажности, на улице или в сырых помещениях запрещено. Отсутствие галогенов снижает риск образования токсичных паров при возгорании.

Преимущества

• Удобная защёлкивающая система - монтаж занимает несколько секунд
• Глянцевая поверхность - не царапается при обычном обращении, сохраняет внешний вид
• Совместимость с широким спектром модульных устройств - можно комбинировать розетки, выключатели, USB-адаптеры
• Эстетично скрывает стык между рамкой и крышкой кабель-канала
• Не содержит галогенов - безопасно для здоровья и окружающей среды

Ограничения применения

• Не используется вне кабель-каналов In-liner Classic - несовместима с другими типами коробов
• IP40 не обеспечивает защиту от влаги - нельзя применять в ванных, кухнях, на балконах
• Подходит только для вертикальной установки - горизонтальное расположение невозможно
• Не предназначен для нагрузок выше номинала модульных устройств - не является силовым элементом
• Не рекомендовано использовать в местах с частыми механическими воздействиями (например, в производственных цехах с вибрацией)

Примеры использования

• Установка двойного выключателя света в кабель-канале в коридоре квартиры
• Монтаж розетки + USB-адаптера в офисной зоне с плоской проводкой
• Скрытое размещение терморегулятора и датчика в системе тёплого пола
• Завершение кабельной трассы в детской комнате - минимальный визуальный след

Практические советы

• Перед монтажом проверьте, что внутренняя ширина кабель-канала точно соответствует 64 мм - иначе рамка не защёлкнётся
• Не используйте силу при установке - если не слышите щелчка, возможно, не совпадают размеры или есть деформация
• После монтажа модулей убедитесь, что крышка кабель-канала плотно прилегает - накладка на стык должна полностью её перекрывать
• При замене старого оборудования - снимите крышку канала перед удалением рамки, чтобы не повредить защёлки
• PDA-45N 80 от DKC - идеально сочетается с другими элементами серии In-liner Classic; выбирайте все комплектующие одной серии для единых технологических решений
