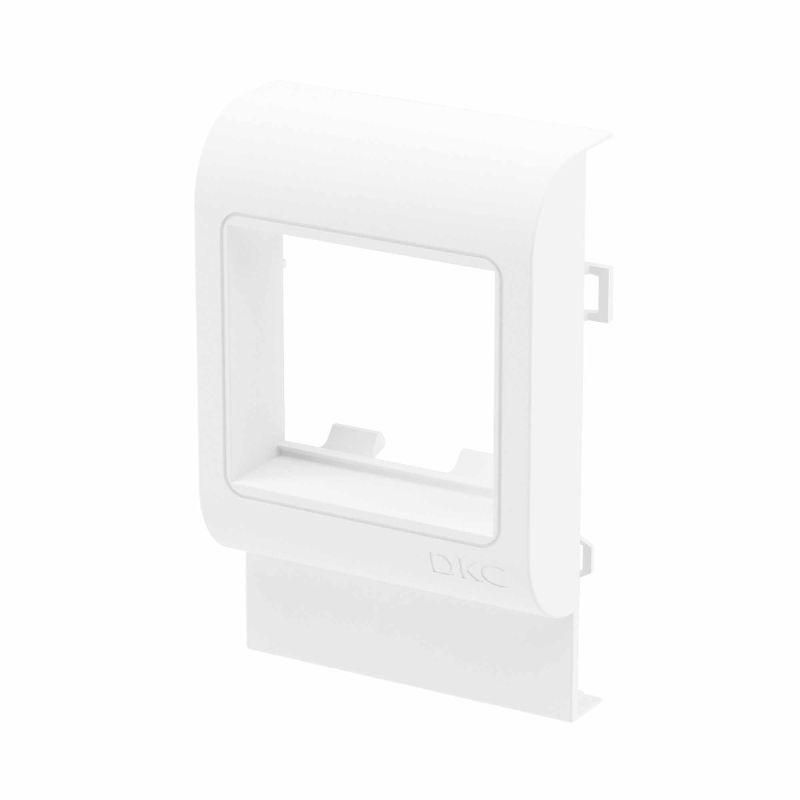

PDA-45N 80 Рамка-суппорт под 2 модуля 45x45 мм(розница, шт в пакете) | 00513R DKC ДКС

Рамка-суппорт PDA-45N 80 под 2 модуля 45x45 мм от DKC (ДКС) - установочный элемент для фиксации двух стандартных модулей внутрь пластикового короба серии In-liner Classic. Обеспечивает надежную базу для монтажа выключателей, розеток и других устройств в кабель-каналах типа TA-GN.

Назначение и область применения

Рамка-суппорт PDA-45N 80 под 2 модуля 45x45 мм используется для сборки распределительных коробок и систем управления в помещениях с высокими требованиями к эстетике и безопасности. Подходит для монтажа в коробах типа TA-GN серий In-liner Classic. Применяется там, где требуется компактная и герметичная организация точек подключения - например, в офисах, жилых домах, производственных цехах и медицинских учреждениях.

Технические характеристики

• Тип устройства: Установочный модуль кабель-канала
• Ширина: 64 мм
• Количество постов: 2
• Тип крепления: Перекрывающее наложение
• Материал: АБС-пластик и поликарбонат (без галогенов)
• Цвет: Белый
• Покрытие: Глянцевое
• Исполнение: Гладкое
• Накладка на стык: Да
• Подходящий типоразмер короба: 80×40 мм, 80×60 мм

Совместимость и монтаж

Рамка-суппорт PDA-45N 80 под 2 модуля 45x45 мм устанавливается внутрь пластикового короба серии In-liner Classic путём защелкивания - без инструментов. После фиксации суппорта в коробе, электроустановочные изделия (розетки, выключатели и т.п.) вставляются в рамку также методом защелкивания изнутри. Совместима только с коробами формата 80×40 мм и 80×60 мм. Не совместима с другими сериями или коробами другого профиля.

Безопасность и стандарты

Материал изготовлен без галогенов - снижает выделение токсичных веществ при нагреве или возгорании. Соответствует требованиям экологической безопасности для помещений с повышенными нормами пожарной безопасности. Накладка на стык обеспечивает герметичность соединения между рамкой и корпусом короба, предотвращая попадание пыли и влаги в зону монтажа.

Преимущества

• Стандартный размер 45×45 мм позволяет использовать любые модули, соответствующие этим габаритам.
• Защелкивающая система исключает необходимость винтового крепления - ускоряет монтаж и обслуживание.
• Глянцевое покрытие легко моется, сохраняет внешний вид долгое время.
• Наличие накладки на стык повышает степень защиты внутреннего пространства короба.
• Отсутствие галогенов делает продукт безопасным для закрытых помещений и систем с требованием к низкой токсичности.

Ограничения применения

• Не предназначена для использования вне коробов серии In-liner Classic - несовместима с другими типами каналов.
• Не рассчитана на нагрузки выше стандартных электроустановочных изделий - не применяется для тяжелых силовых блоков или автоматических выключателей большого формата.
• Не рекомендовано использование во внешних условиях или в средах с постоянным воздействием воды - материал не имеет IP-защиты.

Примеры использования

• Монтаж двойной розетки и клавишного выключателя в стенном коробе 80×60 мм в квартире.
• Установка терморегулятора и кнопки управления освещением в офисной перегородке с интегрированным кабель-каналом.
• Формирование точки подключения для оборудования в медицинском кабинете с соблюдением требований к экологичности материалов.

Практические советы

• Перед монтажом проверьте внутренние габариты короба - он должен точно соответствовать 80×40 мм или 80×60 мм.
• Не используйте силу при установке - если рамка не защелкивается, возможно, короб деформирован или не из серии In-liner Classic.
• При необходимости замены модуля - просто потяните его на себя, чтобы освободить защелки, не трогая саму рамку-суппорт.
• Артикул 00513r - единственный номер для заказа этой модели. Не путайте с аналогами других брендов - даже внешне похожие рамки могут иметь неверную посадку.
