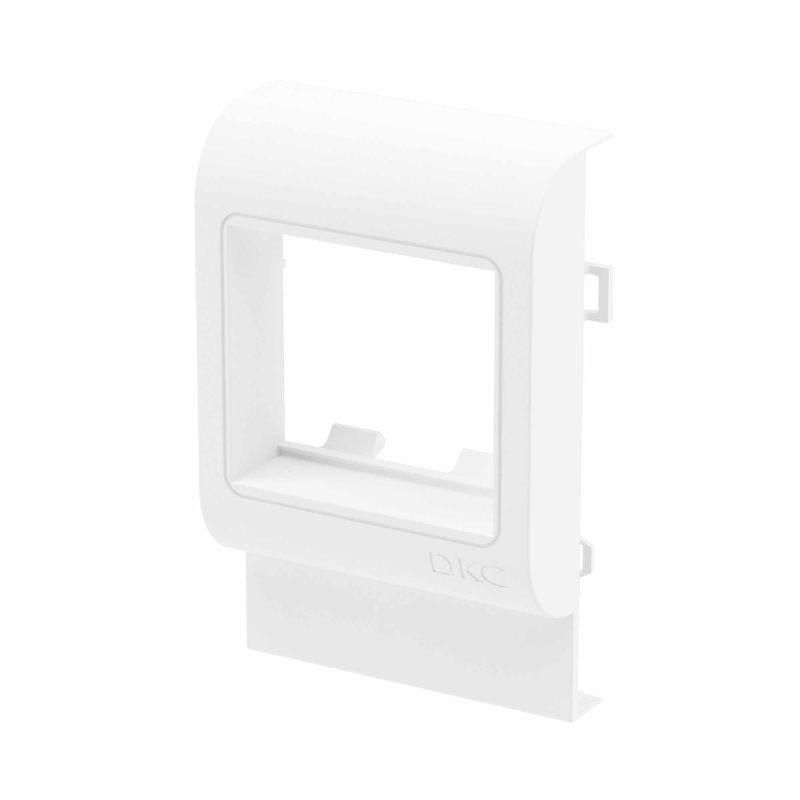

PDA-45N 100 Рамка-суппорт под 2 модуля 45x45 мм(розница, шт в пакете) | 00514R DKC ДКС

Рамка-суппорт под 2 модуля 45x45 мм (розничная упаковка 2 шт) от DKC (ДКС) - элемент системы In-liner Classic для компактного и надежного монтажа двух электроустановочных устройств в пластиковый кабель-канал. Подходит для сборки распределительных коробок, панелей управления и рабочих мест в условиях промышленной и коммерческой автоматизации.

Назначение и область применения

Рамка-суппорт под 2 модуля 45x45 мм предназначена для фиксации стандартных модулей (например, кнопок, переключателей, индикаторов) внутри пластиковых коробов серии In-liner Classic. Устанавливается внутрь кабель-канала 100×40 мм, 100×60 мм или 100×80 мм. Применяется там, где требуется компактный, герметичный и легко обслуживаемый монтаж: на станках, конвейерах, щитах управления, в системах автоматизации и на объектах с высокими требованиями к чистоте среды.

Технические характеристики

• Количество постов: 2 (для установки двух модулей 45×45 мм)
• Общая ширина: 64 мм
• Материал: АБС-пластик и поликарбонат (без галогенов)
• Покрытие: глянцевое белое
• Исполнение: гладкое, без выступов
• Тип крепления: перекрывающее наложение - фиксируется на верхней плоскости короба
• Накладка на стык: да - обеспечивает герметичность соединения между рамкой и корпусом канала
• Комплектация: одна рамка + один суппорт (в упаковке 2 комплекта)

Совместимость и монтаж

Рамка-суппорт совместима исключительно с кабель-каналами типа TA-GN серии In-liner Classic. Для монтажа:

1. Вставьте суппорт внутрь короба до характерного щелчка - он фиксируется за счет защелок.
2. Затем вставьте электроустановочные модули (например, клавишные выключатели) в рамку сверху - они также фиксируются защелками изнутри.
3. Не требует дополнительных крепежей, болтов или инструментов.

Посадочный размер под модули - строго 45×45 мм. Модули других форматов не подходят.

Безопасность и стандарты

Материал изготовлен без галогенов - снижает токсичность при нагреве и горении, соответствует экологическим нормам для помещений с повышенными требованиями к безопасности. Соответствует требованиям к материалам для электромонтажа в промышленных условиях.

Преимущества

• Быстрый монтаж без инструментов - защелкивающая система экономит время при сборке и сервисном обслуживании.
• Стабильная фиксация - предотвращает люфт и самопроизвольное выпадение модулей даже при вибрациях.
• Эстетичный внешний вид - глянцевая поверхность и единый цвет (белый) обеспечивают аккуратную интеграцию в любую панель.
• Защита от запыления - плотное прилегание рамки к коробу минимизирует попадание пыли внутрь.

Ограничения применения

• Подходит только для кабель-каналов In-liner Classic с размерами 100×40/60/80 мм - несовместим с другими сериями или аналогами.
• Не предназначен для установки в металлические короба или на стену - работает только внутри пластикового профиля.
• Не рассчитана на нагрузки выше стандартных электроустановочных модулей (не используется для тяжелых силовых аппаратов).
• Глянцевое покрытие царапается при механическом воздействии - не рекомендовано для агрессивных сред с частой чисткой абразивами.

Примеры использования

• Панель управления станком - два модуля: кнопка старта и индикатор работы.
• Щит автоматизации на конвейере - модули сигнализации и переключения режимов.
• Локальные пункты управления в пищевой промышленности - благодаря отсутствию галогенов допустимо применение в зонах с прямыми контактами с продукцией.

Практические советы

• Перед монтажом проверьте внутренние размеры короба - он должен точно соответствовать 100×40/60/80 мм.
• Не используйте рамку-суппорт с модулями шире 45 мм - возможен перекос и повреждение защелок.
• При необходимости замены модуля - просто потяните их вверх, не разбирая всю рамку.
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может повлиять на прочность защелок.
• Розничная упаковка содержит 2 комплекта - удобно для закупки на несколько точек монтажа.
